معرفی تستر باتری Hioki BT3564؛برای تست باتری‌های ولتاژ بالا در صنعت خودرو برقی و خطوط تولید
در عصر نوین فناوری که جهان با سرعتی چشمگیر به سوی برقی‌سازی سامانه‌های حمل و نقل و تولید انرژی حرکت می‌کند، باتری‌های ولتاژ بالا به جزء جدایی‌ناپذیر صنعت تبدیل شده‌اند. خودروهای الکتریکی (EVs)، خودروهای هیبریدی شارژی (PHEVs) و سامانه‌های ذخیره‌سازی انرژی بزرگ، همگی نیازمند باتری‌هایی مطمئن، پایدار و پرظرفیت هستند. اما تأمین کیفیت و سلامت این باتری‌ها، بدون استفاده از ابزارهای تست دقیق و پیشرفته ممکن نیست. در این میان، شرکت Hioki با تولید تستر باتری BT3564 Battery HiTester پاسخی روشن و علمی به نیازهای صنعت ارائه داده است. این تستر با طراحی منحصربه‌فرد، کارکردهای نوآورانه و قابلیت‌های ویژه، اکنون به یکی از پراستفاده‌ترین و قابل اعتمادترین تجهیزات آزمون باتری‌های ولتاژ بالا در خطوط تولید صنعتی بدل شده است.
اهمیت تست در تولید باتری‌های خودروهای الکتریکی و ولتاژ بالا
تاکنون تصور کنید که پکیج باتری یک خودرو برقی در خط تولید قرار گرفته است و قرار است ده‌ها یا صدها سلول و ماژول را به هم متصل کند. یک اتصال ضعیف یا یک مقاومت داخلی بالاتر از حد مجاز، می‌تواند توان کلی سیستم، عمر مفید باتری و حتی ایمنی کل وسیله نقلیه را به خطر اندازد. علاوه بر آن، با افزایش ظرفیت و ولتاژ کلی این پکیج‌ها، اهمیت تشخیص سریع و ایمن خطاها بیشتر می‌شود. به همین دلیل، تست همزمان و سریع ولتاژ کل و مقاومت داخلی هر پکیج قبل از عبور به مرحله بعدی تولید یا تحویل به مشتری، یک اصل کلیدی در تضمین کیفیت این محصولات است.
تستر باتری Hioki BT3564، دستگاهی است که این چالش را به دقیق‌ترین، سریع‌ترین و مطمئن‌ترین شکل ممکن برطرف می‌سازد.
Hioki BT3564؛ کارایی در کلاس جهانی برای تست باتری‌های ولتاژ بالا

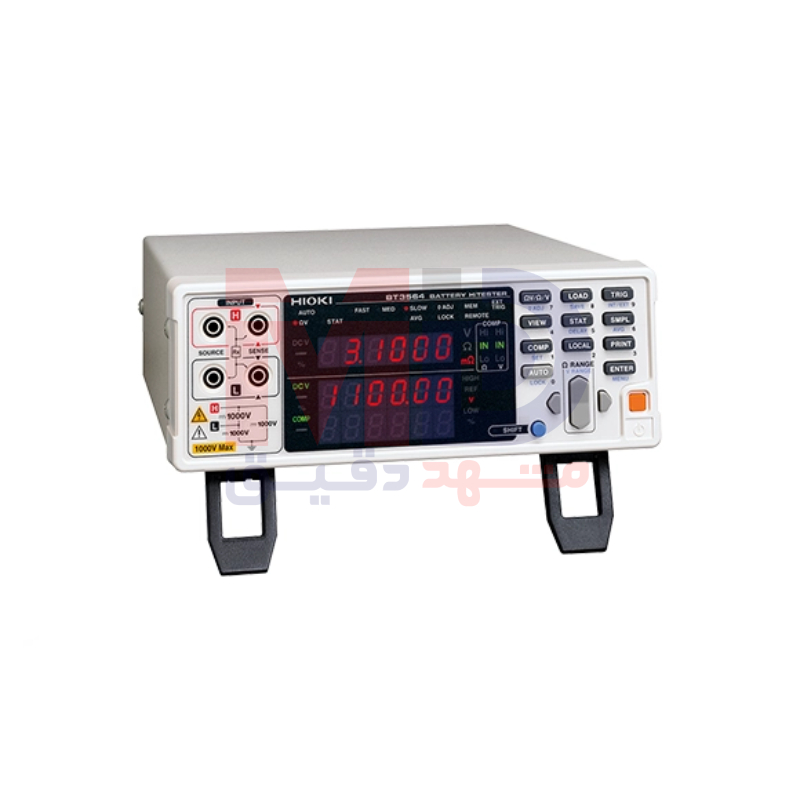

تستر باتری Hioki BT3564 یک تجهیز رومیزی و تخصصی برای سنجش همزمان مقاومت داخلی و ولتاژ باتری است که به طور خاص برای پکیج‌های باتری با ولتاژ بالا تا 1000 ولت، همچنین اندازه‌گیری بسیار دقیق مقاومت کلی بسته باتری و حتی مقاومت شینه یا باس‌بار طراحی شده است. این قابلیت باعث شده که از خطوط تولید خودروهای برقی گرفته تا آزمایشگاه‌های توسعه و کنترل کیفیت باتری، BT3564 به عنوان یک مرجع اندازه‌گیری دقیق و سریع شناخته شود.
ویژگی‌های کلیدی تستر Hioki BT3564؛ تمرکز بر سرعت، دقت و ایمنی
اندازه‌گیری ولتاژ بالا تا 1000 ولت
یکی از بارزترین مشخصات BT3564، امکان اندازه‌گیری مستقیم پکیج‌های باتری با ولتاژ تا 1000 ولت DC است. این مقدار دقیقاً معادل ولتاژ استاندارد پک‌های باتری خودروهای برقی، ماژول‌های ذخیره‌سازی انرژی صنعتی و انواع سیستم‌های هیبرید جدید است. بدین ترتیب، تجهیز فوق امکان آزمون و کنترل کیفیت مجموعه‌های مدرن با بالاترین سطح ایمنی و دقت را فراهم می‌کند. نمایش ولتاژ با دقت و وضوح بی‌نظیر (تا شش رقم کامل) انجام می‌گیرد که به کاربر امکان می‌دهد تغییرات لحظه‌ای ولتاژ را حتی تا یک میلی‌ولت نیز رصد کند.
اندازه‌گیری مقاومت داخلی در دامنه بسیار وسیع
یکی دیگر از ویژگی‌های شگرف این دستگاه، توانایی سنجش مقاومت داخلی باتری از ۰.۱ میکرو اهم تا ۳۰۰۰ اهم است. یعنی BT3564 هم برای سنجش مقاومت فوق‌العاده پایین شینه‌ها و باس‌بارها (که حتی چند صد میکرو اهم هستند) و هم برای اندازه‌گیری مقاومت کلی ماژول یا اتصال، در محدوده‌ای بی‌سابقه در اختیار کاربر قرار می‌گیرد. این قابلیت حسگر فوق حساس و مدار اندازه‌گیری بسیار دقیق، اساس سنجش کیفیت و تشخیص سلامت المان‌های برق‌رسان ولتاژ بالا خواهد بود.
قابلیت تست سریع و همزمان در خطوط تولید
یکی از مهم‌ترین مزایای Hioki BT3564، اندازه‌گیری همزمان و سریع مقاومت و ولتاژ پک باتری است؛ به طوری که می‌تواند در مدت‌زمان کمتر از یک ثانیه برای هر تست، داده‌های کاملاً دقیقی را به اپراتور یا سیستم کنترل خودکار خط تحویل دهد. این سرعت خارق‌العاده اجازه می‌دهد عملیات تست بسته‌های باتری در خطوط کاملاً اتوماتیک یا نیمه‌اتوماتیک، بدون ایجاد گلوگاه و بدون هیچ‌گونه تاخیر انجام شود. نرخ نمونه‌برداری سه‌گانه (FAST: 12ms، MEDIUM: 35ms و SLOW: 253ms) به کاربر امکان می‌دهد بسته به نیاز فرآیند، سرعت و دقت را متوازن کند.
تضمین دقت و اطمینان کارکرد
دستگاه BT3564 با گارانتی دقت یک‌ساله عرضه می‌شود، یعنی کاربر اطمینان دارد در هر شرایط صنعتی، داده‌های به دست آمده دقیقاً مطابق با استانداردها خواهد بود. دقت اندازه‌گیری مقاومت در بازه 30 میلی‌اهم تا 3 کیلو اهم، ±۰.۵ درصد مقدار خوانده شده ±۵ رقم بوده و در بازه ۳ میلی‌اهم، ±۰.۵ درصد مقدار خوانده شده ±۱۰ رقم است؛ دقت ولتاژ نیز تا ±۰.۰۱ درصد مقدار خوانده شده ±۳ رقم تضمین شده است و همین ویژگی این تجهیز را مناسب استفاده در بانک‌های آزمون مرجع و کالیبراسیون نیز می‌کند.
کاهش خطر جرقه و تخلیه ناگهانی (Spark Discharge Reduction)
در تست پکیج‌های باتری با ولتاژهای بالا، خطر جرقه مخصوصاً هنگام اتصال کابل تست وجود دارد و می‌تواند تجهیزات را آسیب بزند یا حتی باعث خطرات ایمنی شود. BT3564 به فناوری کاهش تخلیه بار یا Spark Discharge Reduction مجهز شده تا در هنگام تست، از بروز جرقه و تخلیه ناگهانی الکتریکی پیشگیری شود و طول عمر دستگاه و ایمنی محیط کار افزایش یابد.
پروب‌ها و تجهیزات جانبی اختصاصی برای ولتاژ بالا
این دستگاه با پراب‌های مخصوص (اختیاری) قابل تجهیز است که برای کار با پکیج‌های ولتاژ بالا تا 1000V و آزمون باس‌بارها مناسب هستند. طراحی این پراب‌ها مطابق با استانداردهای ایمنی بالا بوده و اتصال و جداکردن مطمئن را بدون دغدغه تخلیه الکتریکی یا آسیب سلول باتری تضمین می‌کند.
مشخصات فنی و جزئیات دقیق عملکرد
Hioki BT3564 یک تستر رومیزی با ابعاد جمع‌وجور است: عرض ۲۱۵ میلیمتر، ارتفاع ۸۰ میلیمتر و عمق ۲۹۵ میلیمتر؛ وزن آن تنها ۲.۴ کیلوگرم است. این ابعاد جمع‌وجور، جانمایی آسان آن را در خطوط تولید یا آزمایشگاه‌های تحقیقاتی ممکن می‌سازد.
ولتاژ ورودی و ایمنی: دستگاه با ورودی برق جهانی از ۱۰۰ تا ۲۴۰ ولت AC و فرکانس ۵۰/۶۰ هرتز کار می‌کند و مصرف انرژی بسیار پایینی (۳۰ ولت‌آمپر حداکثر) دارد، بنابراین نگرانی از بابت مصرف برق و گرمایش در کابینت تست وجود ندارد.
محدوده اندازه‌گیری مقاومت: در هفت رنج مختلف؛ از ۳ میلی‌اهم (با حد نمایش تا ۳.۱۰۰۰ میلی‌اهم و دقت رزولوشن ۰.۱ میکرو‌اهم) تا ۳ کیلو اهم (حداکثر نمایش ۳.۱۰۰۰ کیلو اهم، رزولوشن ۰.۱ اهم) قابل تنظیم است. این بازه‌ها نیاز هر حجم از تست باتری را پوشش می‌دهند.
محدوده ولتاژ: داری سه رنج از ۱۰ ولت DC (رزولوشن ۱۰ میکروولت) تا ۱۰۰۰ ولت DC (رزولوشن ۱ میلی‌ولت) است؛ به‌صورتی‌که از سلول‌های کوچک و متوسط تا پکیج‌های خودرو برقی و صنعتی را در بر می‌گیرد.
نمایشگر: یک نمایشگر دیجیتال LED بزرگ با قابلیت نمایش ۳۱۰۰۰ رقم برای مقاومت و ۹۹۹۹۹۹ رقم برای ولتاژ (در بازه ۱۰۰۰ ولت تا ۹۹۹۹۹۹ یا ۱۱۰۰۰۰ رقم) نتایج را با دقت و وضوح بالا نشان می‌دهد.
جریان و ولتاژ تست: در بازه ۳ میلی‌اهم برای مقاومت، جریان تست ۱۰۰ میلی‌آمپر است؛ این میزان در بازه ۳ کیلو اهم به ۱۰ میکروآمپر کاهش می‌یابد. ولتاژ ترمینال باز بسته به بازه مقاومت تست از ۲۵ ولت پیک (برای بازه‌های پایین‌تر) تا ۴ ولت (برای بازه‌های بالاتر) متغیر است.
قابلیت‌های کنترلی و ارتباطی هوشمند
خروجی و کنترل خودکار (Comparator و Logic Output)
BT3564 مجهز به توابع پیشرفته مقایسه‌گر است که قضاوت را به شکل مستقل برای مقاومت و ولتاژ انجام داده و نتیجه هر کدام را به‌صورت HI/IN/LO نشان می‌دهد. همچنین می‌توان حدود بالا و پایین (Upper/Lower Limit) و حتی درصد انحراف (Deviation) از مقدار مرجع را تنظیم کرد. نتیجه ترکیبی این دو قضاوت نیز به صورت PASS/FAIL و به شکل Logic AND محاسبه می‌شود و به صورت سیگنال خروجی برای اتوماسیون خط تولید یا هشداردهنده بیزر و نمایشگر ارائه می‌گردد.
خروجی آنالوگ نیز برای ارسال مقدار مقاومت اندازه‌گیری‌شده به صورت ولتاژ ۰ تا ۳.۱ ولت DC برای رکورد یا پردازش داده‌ها فراهم است.
رابط‌های ارتباطی گسترده
دستگاه با تجهیز به External I/O، پورت RS-232C، پورت پرینتر (RS-232C) و GP-IB، قابلیت اتصال با انواع رایانه، سیستم‌های کنترل خودکار خط تولید، نرم‌افزار ثبت داده و سیستم‌های مانیتورینگ صنعتی را داراست. این تنوع ورودی/خروجی، واسط بی‌نظیری برای یکپارچه‌سازی و بهینه‌سازی کل سیستم کنترل کیفیت ارائه می‌کند و امکان گزارش‌گیری و ثبت هرپارامتر به صورت لحظه‌ای فراهم است.
کاربردهای فراگیر BT3564 در صنعت
قابلیت‌های منحصربه‌فرد Hioki BT3564 آن را ابزاری کلیدی در عرصه‌های مختلف صنعتی ساخته است. برخی از مهم‌ترین کاربردهای این تستر عبارتند از:
- تست دقیق و سریع پکیج‌های باتری خودرو برقی (EV) و هیبریدی شارژی (PHEV): با ولتاژ کاری تا ۱۰۰۰ ولت و قابلیت سنجش مقاومت کلی و باس‌بار، این دستگاه گزینه اول خطوط تولید بزرگان خودروسازی و کارخانه‌های تولید باتری است.
- بکارگیری در آزمایشگاه‌های توسعه و تحقیق باتری‌های نوین: اندازه‌گیری دقیق مقاومت‌های بسیار پایین و بسیار بالا، ابزار توانمندی برای مطالعات تحقیقاتی فراهم می‌سازد.
- کنترل کیفیت خطوط مونتاژ: تست سریع و بدون توقف عملیاتی، امکان جداسازی فوری باتری‌های دارای ایراد (ولتاژ نامناسب یا مقاومت غیرمجازی) را برای اپراتورها و کنترل کیفیت مهیا می‌کند.
- استفاده در تعمیرگاه‌ها و مراکز سرویس تخصصی خودرو برقی: عیب‌یابی سریع، شناسایی مشکلات اتصال دهنده‌ها و باس‌بارهای خروجی، احراز سلامت ماژول‌های ولتاژ بالا.
- تست بانک‌های ذخیره‌سازی انرژی صنعتی و UPSها: که برای کارایی و پایداری بلند مدت سیستم، باید به طور مستمر مورد آزمون قرار گیرند.
مزایای استفاده از Hioki BT3564 در خطوط تولید باتری
افزودن این تستر به خط تولید شما، مزایای بی‌نظیری را فراهم خواهد کرد:
- افزایش سرعت تولید: با تست در کمتر از یک ثانیه، هیچ اختلالی در روند مونتاژ ایجاد نمی‌شود و بازدهی اپراتور یا ربات خط بهبود می‌یابد.
- دقت بی‌رقیب: نتایج کاملاً قابل اتکا و کاهش ریسک ورود محصول معیوب به بازار.
- ایمنی کامل: توسط تکنولوژی جلوگیری از تخلیه ناگهانی (Spark Discharge)، هم کاربر و هم تجهیز محافظت می‌شوند.
- اتصال‌پذیری گسترده: برای پیاده‌سازی خطوط کاملاً اتوماتیک و ثبت و آرشیو داده‌ها.
- کاربری آسان و راه‌اندازی سریع: با وزن و ابعاد کم، نصب ساده و منوی کاربرپسند، استفاده برای اپراتورها و مهندسین به سادگی انجام می‌شود.
- ابزار تخصصی برای آینده صنعت: با توجه به گسترش استفاده از پکیج‌های ولتاژ بالا در خودروها و تجهیزاتی چون UPS و بانک‌های انرژی، BT3564 یک سرمایه‌گذاری بلند مدت برای صنایع نوین محسوب می‌شود.
اقلام همراه و استانداردهای ایمنی
دستگاه به همرا دفترچه راهنمای جامع، کابل برق اصلی و برگه هشدارهای ایمنی و نکات کاربردی تحویل می‌شود. با توجه به الزامات ولتاژ بالا، کلیه دستورالعمل‌های امنیتی و روال‌های تست مطمئن برای اپراتور در دستور کار قرار گرفته و کار با دستگاه کاملاً ایمن و مطابق استانداردهای بین‌المللی است.
جمع‌بندی:
اگر به دنبال یک تستر باتری با دقت، سرعت و امکان کار با ولتاژهای بالا تا ۱۰۰۰ ولت، مناسب برای کاربرد در خطوط تولید پیشرفته خودرو برقی، بانک‌های انرژی صنعتی یا آزمایشگاه‌های توسعه باتری هستید، تستر Hioki BT3564 گزینه‌ای بی‌همتا خواهد بود. این دستگاه با کیفیت ساخت ژاپنی، تکنولوژی به‌روز و پشتیبانی فنی قوی، مدت‌هاست به انتخاب مرجع صنایع بزرگ و مدرن سراسر جهان تبدیل شده است؛ و با امکانات بی‌نظیر خود، هم سلامت محصول نهایی و هم امنیت کاربر و خط تولید را تضمین می‌نماید.
با BT3564 به سطحی از اطمینان، کارآمدی و سرعت در کنترل کیفیت باتری‌ها خواهید رسید که پیش از این تنها در تصور بود. این تستر، فراتر از یک ابزار ساده آزمون، یک ستون فقرات برای تولید بدون نقص و آینده‌نگر صنعت باتری ولتاژ بالاست.
