ارت سنج 1000 اهم آنالوگ هیوکی مدل Hioki 3151

معرفی و بررسی ارت‌سنج Hioki 3151

ارت‌سنج Hioki 3151 یکی از ابزارهای دقیق و پیشرفته برای اندازه‌گیری مقاومت سیستم‌های ارتینگ یا زمین می‌باشد که توسط برند مطرح ژاپنی Hioki طراحی و تولید شده است. این دستگاه با کاربری تخصصی و ویژگی‌های منحصر به فرد، به کاربران این امکان را می‌دهد که وضعیت مقاومت زمین تجهیزات الکتریکی را به‌طور کاملاً دقیق بررسی کنند. Hioki 3151 از سیستم اختلاف فاز AC برای اندازه‌گیری مقاومت زمین استفاده می‌کند، که باعث می‌شود اندازه‌گیری‌ها کاملاً دقیق و بدون تاثیر از ولتاژ زمین و مقاومت کمکی باشند.

کاربردهای ارت‌سنج Hioki 3151 در حوزه‌های مختلف صنعتی و تجاری باعث شده که این ابزار به یک انتخاب ایده‌آل برای مهندسان برق، متخصصان صنعتی، و تکنسین‌هایی که مسئولیت نظارت بر سیستم‌های زمین را دارند تبدیل شود.

ویژگی های این دستگاه:

1. قابلیت اندازه‌گیری مقاومت زمین با دقت بالا:

   یکی از ویژگی‌های برجسته این دستگاه، استفاده از سیستم اختلاف فاز AC برای اندازه‌گیری مقاومت زمین است. این فناوری باعث می‌شود اندازه‌گیری‌ها بدون تأثیر ولتاژهای زمین یا مقاومت ارت کمکی انجام شوند و از هرگونه خطا جلوگیری شود.

2. محدوده اندازه‌گیری گسترده:

   Hioki 3151 با سه محدوده اندازه‌گیری مختلف، از 0 تا 1150 اهم، امکان ارزیابی مقاومت زمین در طیف وسیعی از شرایط را فراهم می‌کند. محدوده‌های اندازه‌گیری به صورت زیر هستند:

   • 10 اهم: (0 تا 11.5 اهم)
   • 100 اهم: (0 تا 115 اهم)
   • 1000 اهم: (0 تا 1150 اهم)

3. دقت فوق‌العاده در نتایج:

   دقت اندازه‌گیری این دستگاه برابر با ±2.5% مقدار کامل (f.s) در تمام محدوده‌های اندازه‌گیری است. این دقت بالا برای کاربردهای صنعتی و تجاری که به اندازه‌گیری‌های بسیار دقیق نیاز دارند، مناسب است.

4. امکان بررسی مقاومت ارت کمکی (P/C Pole):

   این ویژگی به کاربران اجازه می‌دهد مقاومت ارت کمکی را بررسی کرده و در صورت نیاز، تنظیمات لازم را انجام دهند.

5. اندازه‌گیری ولتاژ زمین:

   دستگاه قادر است ولتاژ زمین را تا مقدار 30 ولت اندازه‌گیری کند. دقت اندازه‌گیری ولتاژ برابر با ±3.0% مقدار کامل (f.s) است.

6. تست فرکانس قابل تعویض:

   در این ارت‌سنج امکان تغییر فرکانس تست به 575 هرتز یا 600 هرتز وجود دارد. این ویژگی به کاربر کمک می‌کند تا تاثیرات ناشی از هارمونیک‌های ولتاژ زمین را کاهش دهد و اندازه‌گیری‌های دقیقی داشته باشد.

7. طراحی مقاوم و نیمه‌ضد گردوغبار:

   دستگاه با طراحی خاص خود برای استفاده در شرایط محیطی سخت، مانند سایت‌های صنعتی و محیط‌های پرفشار، مناسب است. ساختار نیمه‌ضد گردوغبار این ارت‌سنج، دوام و کارایی آن را تضمین می‌کند.

8. طول عمر طولانی باتری:

   این دستگاه قابلیت کار با دو نوع باتری R6P (AA) منگنزی و LR6 (AA) آلکالاین را دارا می‌باشد. عمر باتری در صورت استفاده از باتری منگنزی تا 350 مرتبه اندازه‌گیری مداوم و در صورت استفاده از باتری آلکالاین تا 1100 مرتبه اندازه‌گیری مداوم خواهد بود.

نحوه کار با ارت‌سنج Hioki 3151

کار با این ارت‌سنج کاملاً ساده و کاربردی است. مراحل استفاده از دستگاه به صورت زیر است:

1. اتصال تجهیزات:

   ابتدا می‌بایست تیرک‌های کمکی ارت (که به همراه دستگاه ارائه شده‌اند) را در محل مشخص نصب کرده و کابل‌های اندازه‌گیری دستگاه را به درستی به تجهیزات و تیرک‌ها متصل کنید.

2. انتخاب محدوده اندازه‌گیری:

   بسته به نیاز و تجهیزات تحت آزمایش، یکی از سه محدوده اندازه‌گیری را انتخاب کنید:

   • 10 اهم
   • 100 اهم
   • 1000 اهم

3. فعال‌سازی دستگاه:

   پس از اطمینان از اتصال صحیح کابل‌ها، ارت‌سنج را فعال کنید. دستگاه به طور خودکار شروع به اندازه‌گیری مقاومت زمین می‌کند.

4. خواندن نتایج:

   پس از چند ثانیه، نتیجه اندازه‌گیری به طور دقیق و واضح بر روی صفحه نمایش دستگاه ظاهر می‌شود. در صورت نیاز می‌توانید فرکانس تست را نیز تغییر دهید تا اثرات هارمونیک زمین کاهش یابد.

مشخصات فنی ارت‌سنج Hioki 3151

این دستگاه با بهره‌گیری از تکنولوژی پیشرفته و طراحی منحصر به فرد، تجربه اندازه‌گیری دقیق و کارآمدی را ارائه می‌دهد. مشخصات فنی دستگاه به صورت خلاصه عبارتند از:

• سیستم اندازه‌گیری: روش AC پتانسیومتری، قابلیت اندازه‌گیری سه‌پایه و دو‌پایه (در کاربرد دو‌پایه، فقط در محدوده‌های 100 اهم و 1000 اهم قابل استفاده است).
• رنج اندازه‌گیری مقاومت زمین: 10 اهم (0 تا 11.5 اهم)، 100 اهم (0 تا 115 اهم)، 1000 اهم (0 تا 1150 اهم).
• دقت اندازه‌گیری: ±2.5% مقدار کامل (f.s).
• اندازه‌گیری ولتاژ زمین: تا 30 ولت با دقت ±3.0% مقدار کامل (f.s).
• منبع تغذیه:
  • 6 عدد باتری R6P (AA) منگنزی برای حداکثر 350 مرتبه استفاده مداوم.
  • 6 عدد باتری LR6 (AA) آلکالاین برای حداکثر 1100 مرتبه استفاده مداوم.
• ابعاد: 164 × 119 × 88 میلی‌متر.
• وزن: 800 گرم (شامل باتری‌ها).

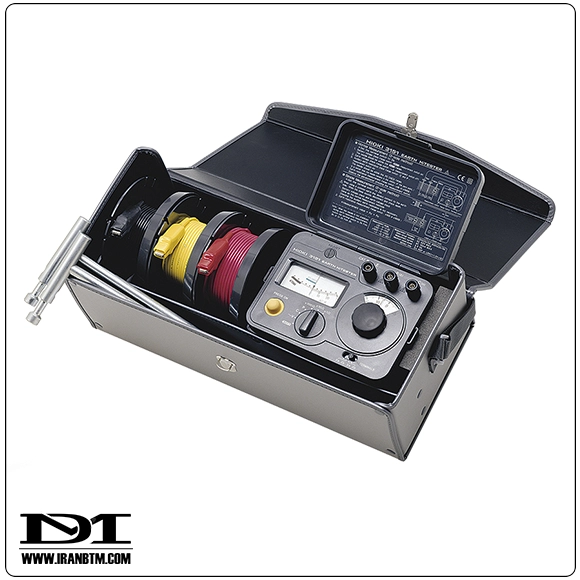

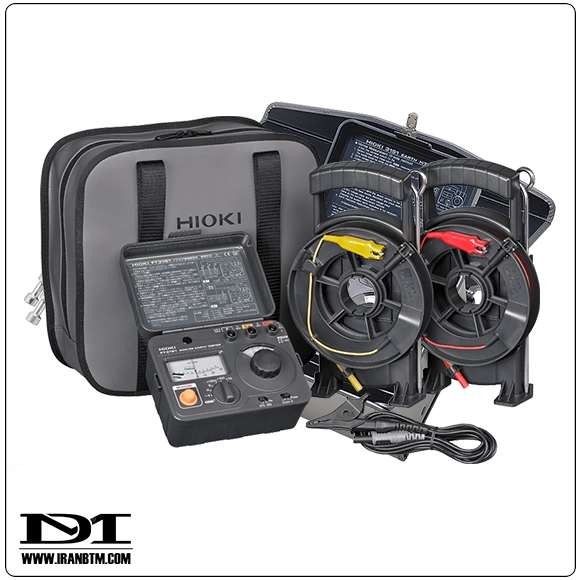

اقلام همراه ارت‌سنج Hioki 3151

این دستگاه با مجموعه‌ای از اقلام ضروری ارائه می‌شود که شامل موارد زیر هستند:

1. تیرک‌های کمکی ارت (Auxiliary Earthing Rod 9214): تعداد دو عدد.
2. کابل‌های اندازه‌گیری (Measuring Cable 9215):
   • کابل مشکی 5 متری.
   • کابل زرد 10 متری.
   • کابل قرمز 20 متری.
   • هر یک از کابل‌ها به همراه سیم‌پیچ مخصوص.
3. کیف حمل (Carrying Case 9393): یک عدد کیف مقاوم و بادوام برای حمل آسان دستگاه.
4. بند دستی: یک عدد بند برای افزایش ایمنی در حمل دستگاه.
5. باتری‌های R6P (AA) منگنزی: 6 عدد باتری برای راه‌اندازی اولیه دستگاه.
6. دفترچه راهنما: شامل دستورالعمل‌های کامل استفاده از دستگاه.

مزایای استفاده از ارت‌سنج Hioki 3151

1. دقت بالا:

با سیستم اختلاف فاز AC و دقت ±2.5%، این دستگاه یکی از دقیق‌ترین ارت‌سنج‌های موجود در بازار است.

2. سهولت حمل:

وزن سبک و طراحی قابل حمل، این دستگاه را به گزینه‌ای عالی برای استفاده در سایت‌های مختلف تبدیل کرده است.

3. مناسب برای شرایط سخت محیطی:

ساختار نیمه‌ضد گردوغبار و دوام بالای ارت‌سنج Hioki 3151 آن را به انتخابی ایده‌آل برای استفاده در شرایط محیطی متنوع تبدیل کرده است.

4. کاربری آسان:

طراحی ساده و اندازه‌گیری اتوماتیک، به کاربران امکان می‌دهد بدون دانش تخصصی پیچیده، نتایج دقیق و سریعی دریافت کنند.

5. قابلیت تغییر فرکانس تست:

امکان تنظیم فرکانس به 575 یا 600 هرتز برای کاهش تاثیر هارمونیک‌های زمین و بهبود دقت اندازه‌گیری.

کاربردهای ارت‌سنج Hioki 3151

این دستگاه به دلیل دقت بالا و امکانات گسترده، در حوزه‌های مختلفی استفاده می‌شود:

1. اندازه‌گیری مقاومت زمین در تأسیسات برق‌رسانی.
2. تست سیستم‌های ارتینگ در سایت‌های صنعتی.
3. بررسی کیفیت ارتینگ تجهیزات و ماشین‌آلات الکتریکی.
4. ارزیابی و عیب‌یابی سیستم‌های زمین در پروژه‌های ساختمانی.
5. استفاده در نیروگاه‌ها، کارخانه‌ها، و ایستگاه‌های توزیع برق.

جمع‌بندی

ارت‌سنج Hioki 3151 ابزاری ایده‌آل و حرفه‌ای برای متخصصانی است که نیاز به اندازه‌گیری دقیق مقاومت زمین و ولتاژ ارت دارند. این دستگاه با ویژگی‌های دقیقی همچون سیستم اختلاف فاز AC، محدوده وسیع اندازه‌گیری، امکان بررسی مقاومت ارت کمکی و ساختار بادوام، بهترین انتخاب برای محیط‌های صنعتی و تجاری است. وجود اقلام همراه کامل و سهولت استفاده، این ارت‌سنج را به گزینه‌ای مطمئن برای ارتقاء ایمنی و عملکرد سیستم‌های الکتریکی تبدیل کرده است.

اگر به دنبال یک دستگاه کارآمد، بادوام و دقیق برای بررسی کیفیت ارتینگ تجهیزات خود هستید، Hioki 3151 یک انتخاب بی‌نظیر خواهد بود.
