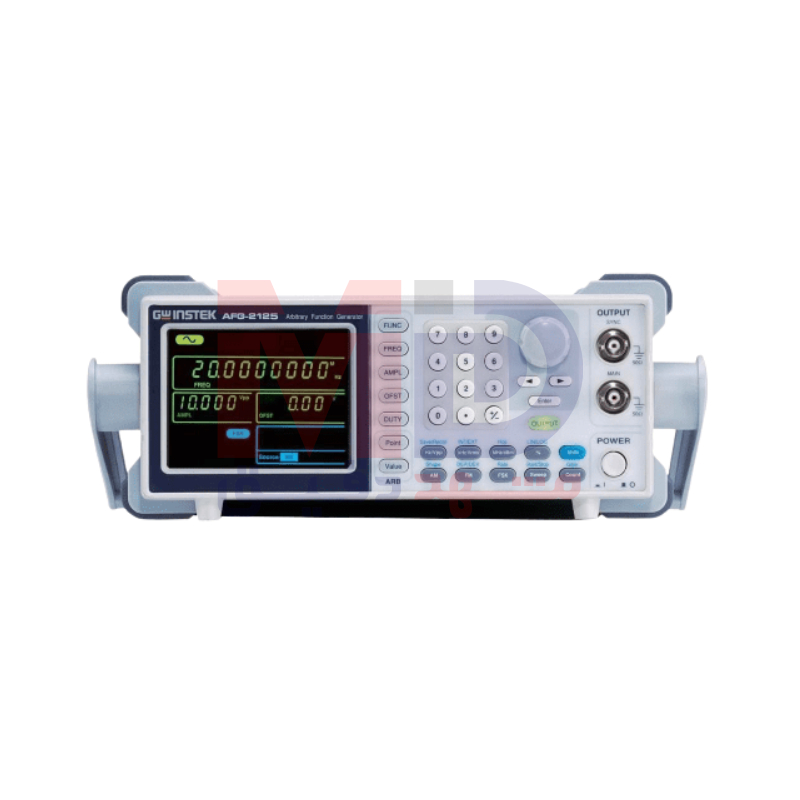

معرفی جامع و تخصصی فانکشن ژنراتور گودویل GWInstek AFG-2125
فانکشن ژنراتور GWInstek AFG-2125 یکی از ابزارهای کلیدی و مدرن آزمایشگاهی در حوزه تولید و تحلیل سیگنالهای الکتریکی به شمار میرود که با توجه به امکانات و کیفیت ساخت فوقالعاده، نیاز متخصصان، مهندسان و دانشجویان رشتههای مهندسی برق، الکترونیک و مخابرات را به خوبی رفع میکند. در ادامه با ویژگیها، قابلیتها و مزایای بینظیر این دستگاه آشنا خواهید شد.
قابلیت تولید سیگنالهای متنوع و دقیق
AFG-2125 قادر است سیگنالهایی با فرکانسهای مختلف بین 0.1 هرتز تا 25 مگاهرتز تولید کند. این بازه گسترده فرکانسی، امکان شبیهسازی انواع سناریوهای آزمایشگاهی را برای کاربر فراهم میسازد. سیگنالهای سینوسی و مربعی تا محدوده 12 مگاهرتز و شکل موج دندانهارهای تا 1 مگاهرتز با بالاترین دقت ممکن قابل تولید هستند. این دستگاه دارای یک کانال خروجی بوده و برای بسیاری از پروژههای تککاناله مناسب است.
عمق سیگنال و دقت تولید
با وضوح عمودی 10 بیت و نرخ نمونهبرداری (Sample Rate) معادل 20 MSa/s، این فانکشن ژنراتور توانایی بازسازی شکل موجهای بسیار دقیق با رزولوشن بالا را دارا میباشد. طول موج تولید شده نیز تا 4000 نقاط (4k points) قابل تعریف و برنامهریزی است؛ این مسئله خصوصاً در پروژههایی که نیاز به شکل موجهای پیچیده و سفارشی دارند اهمیت دارد.
تنظیم پذیری گسترده سیکل کاری (Duty Cycle)
یکی از ویژگیهای منحصر به فرد AFG-2125، قابلیت تنظیم سیکل کاری موج مربعی از 1% تا 99% در بازه فرکانسی تا 100 کیلوهرتز است. این سطح از تنظیمپذیری که به ندرت در فانکشن ژنراتورهای مشابه دیده میشود، به کاربر اجازه میدهد تا سیگنالهای پالس با پالسویدتهای دلخواه بسازد و تنوع عملیاتی فراوانی را تجربه کند.
در بازههای بالاتر فرکانسی، دامنه تنظیم سیکل کاری متناسب با سرعت دستگاه کاهش مییابد و برای فرکانسهای تا 1 مگاهرتز بین 10% تا 90% متغیر است و در فرکانسهای بالای 1 مگاهرتز تا حداکثر 25 مگاهرتز مقدار ثابت 50% میشود.
امکان انجام مدولاسیونهای متنوع
AFG-2125 از انواع مدولاسیون سیگنال پشتیبانی میکند. مدولاسیونهای AM (مدولاسیون دامنه)، FM (مدولاسیون فرکانس)، PM (مدولاسیون فاز)، FSK (مدولاسیون کلیدزنی فرکانس) و همچنین امکان Sweep (مرور فرکانس) را در اختیار کاربر قرار میدهد. این امکانات، ابزار را برای انواع آزمایشهای مخابراتی، طراحی و عیبیابی مدارهای الکترونیکی به ابزاری حرفهای و مطمئن تبدیل میکند.
شمارنده فرکانس پیشرفته (Frequency Counter)
فانکشن ژنراتور GWInstek AFG-2125 علاوه بر تولید سیگنال، مجهز به شمارنده فرکانس داخلی با توانایی اندازهگیری در بازه 5 تا 150 مگاهرتز و در دامنه ولتاژ RMS از 35 میلیولت تا 30 ولت است. این قابلیت، اثربخشی بسیاری در بررسی کیفیت و صحت سیگنالهای خارجی برای کاربر فراهم میآورد و دیگر به شمارندههای جداگانه نیازی نخواهد بود.
خروجی قدرتمند و تنظیم ولتاژ گسترده
این دستگاه قادر است سیگنالی با حداکثر دامنه 20 ولت پیکبهپیک (Vpp) تا فرکانس 20 مگاهرتز و 10 ولت پیکبهپیک تا فرکانس 25 مگاهرتز تولید کند. همچنین کمترین مقدار خروجی نیز تا سطح 1 میلیولت پیکبهپیک قابل کاهش است. این تنوع خروجی، امکان اتصال به مدارها و پروژههای مختلف با رنج حساسیتهای متنوع را فراهم میکند. امپدانس خروجی دستگاه 50 اهم است که باعث انطباق مناسب با تجهیزات اندازهگیری و تست میشود.
حافظه داخلی و قابلیت ذخیره شکل موج
AFG-2125 دارای حافظه داخلی با ظرفیت 10 اسلات ذخیره است که میتوان انواع شکل موجها و تنظیمات دلخواه را برای استفادههای آینده در آن ذخیره نمود. این قابلیت خصوصاً در پروژههای تکراری یا تستهای برنامهریزی شده کاربرد فراوانی دارد و سرعت و دقت کاربر را به میزان محسوسی افزایش میدهد.
اتصال به کامپیوتر و امکان بارگذاری موج دلخواه
از دیگر قابلیتهای جذاب این دستگاه، امکان اتصال به کامپیوتر از طریق پورت USB است. با استفاده از نرمافزار اختصاصی ارائه شده توسط GWInstek، کاربران قادر به طراحی و شبیهسازی شکل موجهای دلخواه (Arbitrary Wave Forms) و انتقال آنها به دستگاه هستند. همچنین قابلیت بارگذاری فایلهای CSV روی دستگاه، اجرای توابع ریاضیاتی پیچیده و تولید شکل موجهایی با محاسبات حرفهای را فراهم میکند.
این امکانات، AFG-2125 را به گزینهای ایدهآل برای پژوهشگران و طراحان مدارات خاص تبدیل کرده است.
نمایشگر TFT 3.5 اینچی با وضوح بالا و کاربری آسان
این فانکشن ژنراتور دارای یک نمایشگر رنگی 3.5 اینچی نوع TFT است که کلیه پارامترهای ضروری از جمله شکل موج، فرکانس، دامنه، آفست و سایر تنظیمات مربوطه را به صورت همزمان و شفاف نمایش میدهد. طراحی رابط کاربری ساده و کاربرپسند، فرآیند تنظیم و مانیتورینگ دستگاه را برای کلیه کاربران اعم از مبتدی و حرفهای آسان و سریع نموده است.
ویژگیهای فنی و مشخصات کامل
برخی مشخصات فنی دیگر AFG-2125 به شرح زیر است:
- تعداد کانال خروجی: 1 عدد
- انواع سیگنال خروجی: سینوسی، مربعی، دندانهارهای، موج دلخواه
- بازه فرکانسی:
- موج سینوسی و مربعی: 0.1 هرتز تا 12 مگاهرتز
- دندانهارهای: 0.1 هرتز تا 1 مگاهرتز
- نرخ نمونهبرداری: 20 MSa/s
- طول شکل موج: 4 هزار نقطه
- دقت و پایداری فرکانسی: ±20ppm
- محدوده دامنه:
- تا 20 مگاهرتز: 1 میلیولت تا 20 ولت پیکبهپیک
- تا 25 مگاهرتز: 1 میلیولت تا 10 ولت پیکبهپیک
- امپدانس خروجی: 50 اهم
- تعداد اسلاتهای حافظه: 10 عدد
- ابعاد: 260 × 107 × 293 میلیمتر
- وزن: 2.5 کیلوگرم
- قابلیت اتصال: USB (Device)
- اقلام همراه: راهنمای سریع، دفترچه راهنما، کابل برق، دو عدد کابل تست (GTL-110)
سهولت نصب، استفاده و امنیت
راهاندازی و کار با AFG-2125 بسیار ساده است. پس از باز کردن بستهبندی و متصل کردن دستگاه به برق، با استفاده از راهنمای سریع و دفترچه راهنمای کاربر، میتوان به سرعت فرایند بهرهبرداری را آغاز نمود. تمام دکمهها و کلیدهای کنترلی به صورت کاملاً ارگونومیک طراحی شدهاند تا کمترین خطا و سردرگمی در حین کار برای کاربر ایجاد نشود.
همچنین با توجه به کیفیت ساخت بالا و استفاده از قطعات مرغوب، دستگاه از عمر طولانی و ایمنی مناسبی برخوردار است.
نرمافزار کاربردی برای مدیریت و کنترل پیشرفته
نرمافزار اختصاصی سری AFG2100 که برای این محصول نیز قابل استفاده است، از وبسایت GW Instek قابل دانلود و نصب بر روی سیستمعاملهای مختلف میباشد. با استفاده از این نرمافزار، به سادگی میتوان عملکرد دستگاه را از راه دور کنترل کرد و دادههای ضروری را مدیریت و آنالیز نمود.
کاربردها و مزایای عملیاتی
استفاده از فانکشن ژنراتور GWInstek AFG-2125 در آزمایشگاههای آموزشی، تحقیقاتی، توسعه محصول و تست مدارات الکترونیکی، بینهایت سودمند است. برخی از کاربردهای رایج این دستگاه شامل موارد زیر است:
- آموزش عملی دروس مدارات الکترونیک، مخابرات و ابزار دقیق
- شبیهسازی سیگنالهای ورودی متنوع برای تست مدارهای آنالوگ و دیجیتال
- عیبیابی و بررسی پاسخ فرکانسی در انواع فیلترها، آمپلیفایرها و مدارات پردازش سیگنال
- تست عملکرد و پایداری سنسورها و عملگرهای مختلف
- انجام انواع تستهای EMC و بررسی رفتار سیستمهای حساس نسبت به نویز
- اجرای پروژههای تحقیقاتی مبتنی بر شکل موجهای خاص و پیچیده
فانکشن ژنراتور GWInstek AFG-2125 با قابلیت تولید دامنه وسیعی از سیگنالها، پشتیبانی از مدولاسیونهای متنوع، برخورداری از شمارنده فرکانس داخلی، دقت بالا، امکان ذخیره و بارگذاری شکل موجهای خاص، نمایشگر رنگی و اتصال آسان به کامپیوتر، جزو بهترین گزینههای بازار برای کاربری حرفهای و آموزشی است. ابعاد مناسب، وزن کم و کیفیت ساخت عالی نیز از جمله ویژگیهایی هستند که خیال کاربران را از بابت حمل و نقل و دوام دستگاه راحت میسازند.
در یک جمعبندی نهایی، این دستگاه با توجه به قیمت، امکانات و کیفیت، انتخابی هوشمندانه و مطمئن برای افراد و مراکزی است که خواهان بهکارگیری ابزاری پیشرفته و قابل اعتماد برای تولید و تحلیل سیگنالهای الکتریکی هستند. با استفاده از GWInstek AFG-2125 گام بلندی در بهبود فرایندهای تست و توسعه پروژههای الکترونیکی و مخابراتی خود بردارید و از امکانات منحصر به فرد این دستگاه حرفهای بهرهمند شوید.
