در صورت تمایل به خرید پاور آنالایزر FLUKE MDA-550 و مشاهده مشخصات فنی این محصول با ما همراه باشید.

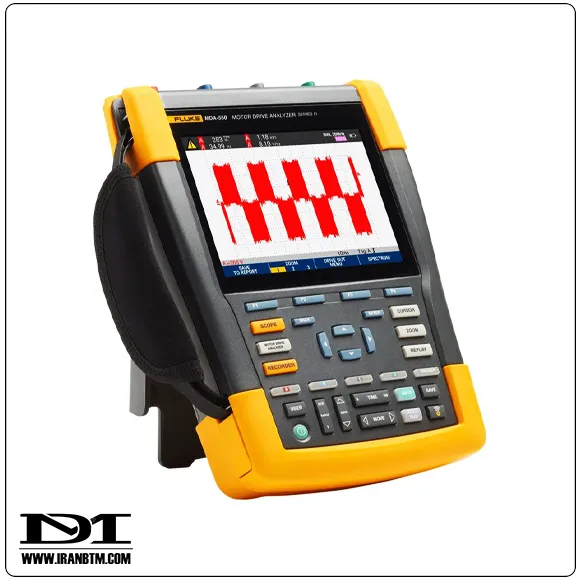

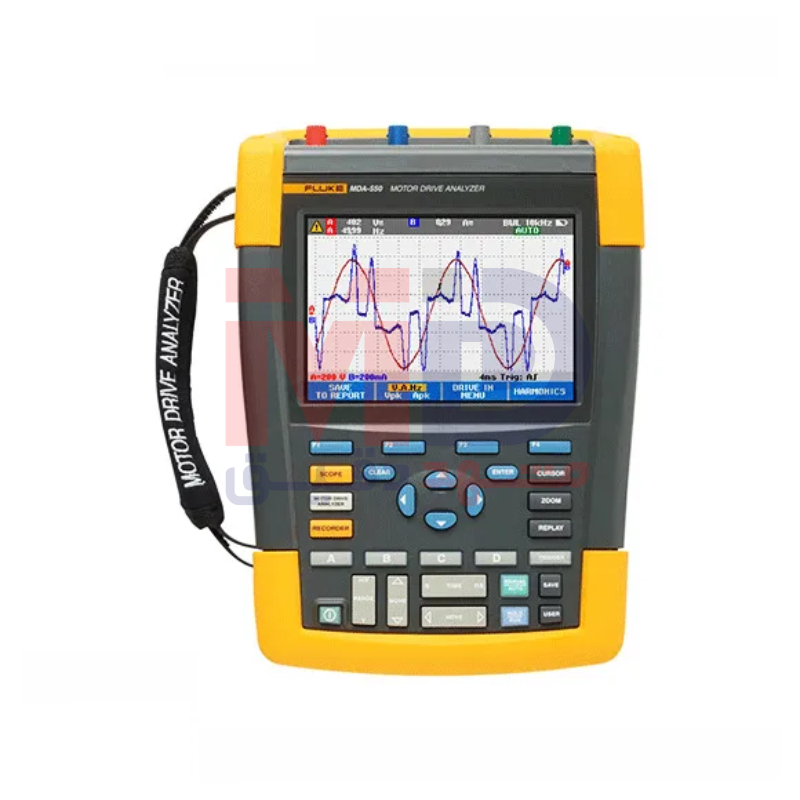

معرفی کامل پاور آنالایزر Fluke MDA-550: راه‌حلی پیشرفته برای تجزیه و تحلیل موتورهای صنعتی
پاور آنالایزر Fluke MDA 550 یکی از پیشرفته‌ترین و کاربردی‌ترین ابزارهای تست و تحلیل موتورهای درایو (Motor Drive) در صنایع امروزی محسوب می‌شود. این دستگاه با ترکیب قابلیت‌های نوآورانه و راهنمایی‌های گرافیکی، عیب‌یابی موتورهای صنعتی را تسهیل و تسریع کرده و به کاربران امکان می‌دهد تا مشکلات مرتبط با سیستم‌های درایور موتوری را به بهترین شکل ممکن تشخیص داده و رفع کنند. در ادامه به معرفی ویژگی‌های کلیدی، کاربردها و جنبه‌های تخصصی این محصول می‌پردازیم.
ویژگی‌های شاخص پاور آنالایزر Fluke MDA-550
- راهنمایی تست مرحله‌به‌مرحله: این ابزار به‌گونه‌ای طراحی شده که با استفاده از نمودارهای گرافیکی دقیق، کاربران را در فرآیند اتصال ولتاژ و جریان راهنمایی می‌کند. این ویژگی باعث کاهش امکان خطا و افزایش دقت در اندازه‌گیری‌ها می‌شود.
- پیش‌تنظیمات اندازه‌گیری: وجود پروفایل‌های اندازه‌گیری از پیش تنظیم‌شده موجب کاهش پیچیدگی تنظیمات اولیه شده و امکان انجام تست‌های متنوع را ساده و سریع‌تر می‌کند.
- امکان تولید گزارش به‌صورت داخلی: قابلیت تولید گزارش‌های دقیق و خودکار از داده‌های به‌دست‌آمده به کاربران کمک می‌کند تا مدارک کافی برای تحلیل مشکلات یا مستندسازی پروژه‌های مشترک را در اختیار داشته باشند.
- قابلیت حمل و استفاده در محیط صنعتی: طراحی قابل‌حمل این ابزار، کاربرد آن را در محل‌های مختلف و صنعتی آسان می‌کند و امکان انجام تست‌های فوری بدون نیاز به تجهیزات ثابت را میسر می‌سازد.
چرا Fluke MDA-550 انتخابی ایده‌آل است؟
این ابزار با ارائه راهنمای تست گام‌به‌گام و پیکربندی‌های خودکار برای اندازه‌گیری موتورهای درایور، به متخصصان کمک می‌کند تا زمان صرف‌شده برای عیب‌یابی سیستم‌های الکتریکی و مکانیکی صنعتی را کاهش دهند. از طریق پیش‌تنظیمات اندازه‌گیری برای هر مرحله از تحلیل موتور، این دستگاه قادر است تست‌هایی جامع و کامل از تمامی بخش‌های درایو، از ورودی برق گرفته تا خروجی به موتور، پهنه DC و حتی شفت موتور را انجام دهد. این ویژگی‌ها استاندارد جدیدی برای عیب‌یابی سریع و دقیق به‌ویژه در صنایع پیچیده ایجاد کرده‌اند.
عملکرد و کاربرد دقیق Fluke MDA-550
۱. اندازه‌گیری ورودی درایو موتور:
این ابزار امکان بررسی دقیق ولتاژ و جریان ورودی موتورها را فراهم می‌کند تا مشخص شود که آیا ولتاژ تأمین‌شده و جریان در محدوده مقادیر مجاز قرار دارند. از جمله قابلیت‌های دیگر این بخش می‌توان به بررسی اعوجاج هارمونیک در سیگنال، مشاهده شکل موج و همچنین طیف هارمونیک اشاره کرد که نشان‌دهنده میزان اعوجاج کلی و مقادیر هارمونیک‌های منفرد هستند.
۲. اندازه‌گیری عدم‌تعادل ولتاژ و جریان:
عدم‌تعادل در ولتاژ و جریان ورودی می‌تواند نشانه‌ای از وجود مشکلات در سیستم داخلی موتور یا اتصالات باشد. این دستگاه با بررسی دقیق فازهای ولتاژ و جریان و آسیب‌شناسی عدم‌تعادل‌های بیش از ۶ تا ۸ درصد، احتمال وقوع مشکلاتی مانند خرابی رکتیفایر درایو یا اشتباه در چرخش فازی را کاهش می‌دهد.
۳. بررسی هارمونیک‌های گسترده:
موتورها در حضور هارمونیک‌های زیاد، نه تنها خود بلکه دیگر تجهیزات متصل به سیستم قدرت را نیز تحت تأثیر قرار می‌دهند. Fluke MDA-550 امکان تشخیص هارمونیک‌های موتور درایو را تا محدوده فرکانس‌های ۹ کیلوهرتز و تا ۱۵۰ کیلوهرتز فراهم کرده و تأثیرات مخرب ناشی از سیگنال‌های الکترونیکی سوئیچینگ را شناسایی می‌کند.
۴. تحلیل پهنه DC:
در سیستم‌های درایو، عملکرد تبدیل برق AC به DC بسیار مهم و حیاتی است. این دستگاه با اندازه‌گیری دقیق ولتاژ DC و بررسی میزان اعوجاج ریپل موجب بهینه‌سازی عملکرد درایو می‌شود. وجود موج‌های ریپل بالا ممکن است نشانه‌ای از خرابی خازن‌ها یا انتخاب نادرست اندازه موتور باشد.
۵. خروجی درایو موتور و نسبت ولتاژ به فرکانس (V/F):
یکی دیگر از قابلیت‌های تخصصی این دستگاه اندازه‌گیری خروجی درایو موتور و تحلیل نسبت ولتاژ به فرکانس است. مقدار بسیار بالا در نسبت V/F می‌تواند موجب داغ شدن موتور شده و در مقابل مقادیر پایین این نسبت، توان مورد نیاز موتور برای عملکرد مطلوب را کاهش دهد.
۶. بررسی مدولاسیون ولتاژ و دفعات تغییر ولتاژ:
تست مدولاسیون سیگنال PWM خروجی به تشخیص قطعات آسیب‌دیده و بررسی پیک‌های ولتاژ بالا کمک می‌کند. این موارد می‌تواند به روشنی نشان‌دهنده مشکلات مرتبط با عایق‌کاری سیم‌پیچ‌های موتور یا نقص در فرکانس سوئیچینگ باشد.
۷. تحلیل ولتاژ شفت موتور:
یکی از مسائل رایج در موتورها، وجود ولتاژ در شفت موتور است که ممکن است منجر به تخریب بلبرینگ‌های موتور گردد. Fluke MDA-550 با استفاده از سنسورهای مخصوص، وضعیت ولتاژ شفت را بررسی کرده و تعداد وقایع تخلیه را ثبت می‌کند تا قبل از وقوع مشکلات جدی، کاربران بتوانند اقدامات لازم را انجام دهند.
امکانات پیشرفته برای تحلیل کامل سیستم‌های صنعتی
علاوه بر موارد فوق، Fluke MDA-550 مجهز به قابلیت‌های دیگری مانند اسیلوسکوپ داخلی با فرکانس ۵۰۰ مگاهرتز است که امکان اندازه‌گیری طیف گسترده‌ای از پارامترهای سیستم‌های الکتریکی و الکترونیکی صنعتی را فراهم می‌سازد. ابزارهای حرفه‌ای مانند کلمپ جریان و پروب‌های ولتاژ با دقت بسیار بالا نیز در کنار این دستگاه ارائه می‌شوند تا اندازه‌گیری‌ها به‌صورت کامل و دقیق انجام شود.
کاربردهای عملی در صنایع مختلف
این دستگاه برای مهندسان و تکنسین‌هایی که در بخش‌های تعمیر و نگهداری، عیب‌یابی یا طراحی سیستم‌های صنعتی فعالیت دارند، ابزاری بی‌نظیر است. قابلیت تولید گزارش‌های جامع و دقیق به همراه اطلاعاتی مانند داده‌های حالت اولیه و نهایی کمک می‌کند تا فرآیندهای کاری سریع‌تر پیش رود و تصمیمات بهتری برای نگهداری سیستم‌ها اتخاذ شود.
مزایای استفاده از Fluke MDA-550
- سادگی در تنظیم و استفاده: رابط کاربری گرافیکی و پروفایل‌های پیش‌فرض برای اندازه‌گیری، به کاهش پیچیدگی‌های تنظیمات کمک می‌کنند.
- قابلیت حمل و انعطاف‌پذیری: طراحی ارگونومیک و کیف محافظ مخصوص این دستگاه امکان استفاده از آن در محیط‌های صنعتی سخت را فراهم می‌کند.
- دقت بالا در اندازه‌گیری: استفاده از تجهیزات پیشرفته مانند پروب‌های ولتاژ و سنسورهای جریان از عدم تغییر داده‌ها و تحلیل درست در شرایط مختلف اطمینان حاصل می‌کند.
- تست جامع و گزارش‌دهی سریع: امکانات داخلی برای ثبت داده‌ها و تولید گزارش‌های کامل، به کاربر اجازه می‌دهد مشکلات را در کوتاه‌ترین زمان ممکن بررسی کند.
تجهیزات همراه دستگاه
پکیج دستگاه Fluke MDA-550 شامل موارد زیر است:
- باتری Li-Ion BP 291
- آداپتور و شارژر BC190
- سه پروب ولتاژ VPS421 با قابلیت اندازه‌گیری ولتاژ‌های بالا
- کلمپ جریان i400s
- تجهیزات مخصوص اندازه‌گیری ولتاژ شفت موتور
- نرم‌افزار FlukeView برای انتقال داده‌ها به کامپیوتر
- کیف حمل مقاوم و طراحی‌شده برای استفاده صنعتی
پاور آنالایزر Fluke MDA-550 یک ابزار ساده و در عین حال قدرتمند برای متخصصانی است که با سیستم‌های درایو موتوری و تجهیزات صنعتی سر و کار دارند. از طریق فناوری‌های پیشرفته به همراه پروفایل‌های از پیش تنظیم‌شده و قابلیت گزارش‌دهی داخلی، این دستگاه به طور قابل توجهی فرآیند اندازه‌گیری و عیب‌یابی را تسهیل کرده و موقعیت جدیدی برای استفاده هوشمندانه در صنایع ایجاد می‌کند. این ابزار کاربردی راهی مطمئن برای بهینه‌سازی عملکرد موتورها و اجتناب از خرابی‌های پرهزینه است.
