عیب یاب التراسونیک با تشخیص خودکار پراب فازی المپیوس مدل OLYMPUS EPOCH 1000

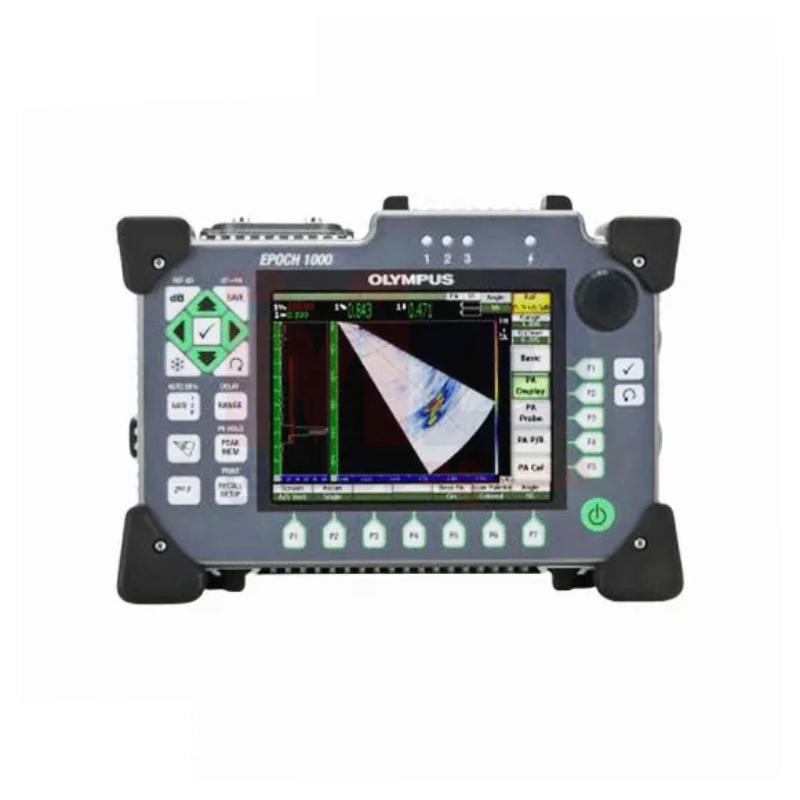

آشنایی با عیب یاب التراسونیک OLYMPUS EPOCH 1000

عیب‌یاب التراسونیک OLYMPUS EPOCH 1000 یکی از پیشرفته‌ترین ابزارهای موجود برای تشخیص نقص در صنعت است که ترکیبی از تکنولوژی عیب‌یابی متداول با قابلیت‌های تصویربرداری فازی (Phased Array Imaging) را ارائه می‌دهد. این دستگاه برای کاربردهای مختلف صنعتی، به‌ویژه در حوزه‌های حساس مانند صنایع نفت و گاز، نیروگاه‌ها، هوافضا، ساخت و تولید، و صنایع دفاعی طراحی شده است. OLYMPUS EPOCH 1000 با طراحی مدرن و قابلیت‌های برجسته، به عنوان ابزاری قدرتمند برای عیب‌یابی و ارزیابی کیفی قطعات شناخته می‌شود.

طراحی و کاربری دستگاه

این دستگاه به شکل افقی طراحی شده و دارای نمایشگر تمام‌رنگی VGA با وضوح بالا (640×480 پیکسل) می‌باشد. استفاده از طراحی افقی در کنار صفحه نمایش با قابلیت خوانایی زیر نور خورشید، به کاربران امکان می‌دهد تا در شرایط دشوار محیطی، بهترین تجربه کاری را داشته باشند. تنظیم پارامترها با استفاده از کلید‌های ناوبری و دکمه‌های چرخشی، کار با دستگاه را بسیار آسان و روان کرده است. علاوه بر این، قابلیت استاندارد EN12668-1 سازگاری آن را با معیارهای بین‌المللی تضمین می‌کند.

ویژگی‌های برجسته عیب یاب المپیوس EPOCH 1000

1. تصویربرداری فازی:

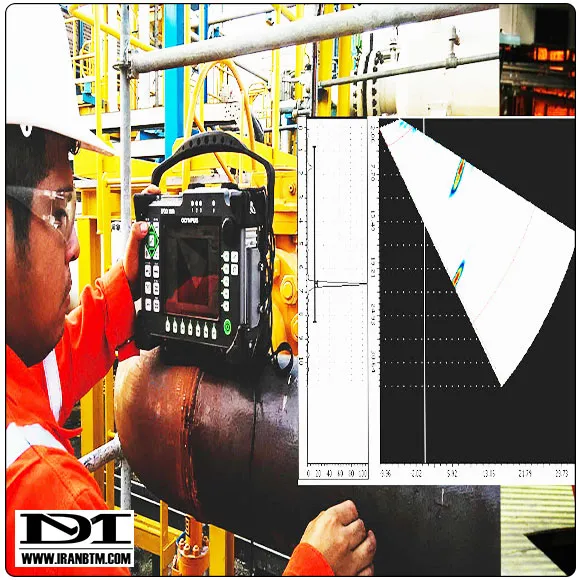

   یکی از مهمترین مزایای OLYMPUS EPOCH 1000، قابلیت پشتیبانی از تصویربرداری فازی است که در مدل‌های پیشرفته‌تر مانند EPOCH 1000i گنجانده شده است. این قابلیت امکان تصویربرداری چند زاویه‌ای و اسکن خطی را فراهم می‌کند و نتایج کاملاً شفاف و دقیق ارائه می‌دهد.

2. تشخیص خودکار پروب فازی:

   دستگاه به صورت خودکار پروب‌های فازی را شناسایی می‌کند و تنظیمات لازم برای انجام عیب‌یابی را با دقت بالا فراهم می‌آورد.

3. وضوح نمایش بالای اسکن:

   فناوری ClearWave تصویری واضح با کیفیت مناسب برای تحلیل داده‌ها ارائه می‌دهد و با استفاده از ویژگی SureView، نتیجه‌های تصویری دقیق‌تری در اسکن‌ها به نمایش گذاشته می‌شود.

4. حافظه ذخیره‌سازی داخلی و خارجی:

   این دستگاه با قابلیت ذخیره تا 10,000 موج‌فُرم در حافظه داخلی و یک کارت حافظه‌ی ۴ گیگابایتی Compact Flash، مدیریت داده‌ها را بسیار حرفه‌ای کرده است.

5. عملکرد طولانی باتری:

   باتری لیتیوم-یون قابل شارژ این دستگاه، تا ۸ ساعت در حالت عیب‌یابی متداول و ۷ ساعت در حالت تصویربرداری فازی عملکرد دارد.

6. قابلیت برنامه‌ریزی خروجی‌ها:

   خروجی‌های آنالوگ و هشدار قابل برنامه‌ریزی، انعطاف بیشتری برای اتصال به سیستم‌های خارجی فراهم می‌آورد.

7. ویژگی DAC و TVG پویا:

   این امکان موجب تطبیق اتوماتیک دستگاه با تغییر شرایط مواد می‌شود و دقت بالاتر در ارزیابی‌ها را تضمین می‌کند.

مشخصات فنی عیب‌یاب التراسونیک OLYMPUS EPOCH 1000

ابعاد و وزن:

ابعاد دستگاه معادل 252×177×107 میلی‌متر بوده و با باتری لیتیوم-یون وزن آن تنها 3.67 کیلوگرم است.

دمای عملکرد:

دستگاه در محدوده دمایی -10°C تا 50°C عملکرد مطلوب داشته و در دماهای شدید محیطی نیز مقاوم است.

اتصالات ترانسدیوسر:

پورت‌های BNC یا LEMO شماره یک امکان اتصال به پروب‌های مختلف را فراهم می‌کنند.

نمایشگر:

صفحه نمایش LCD تمام‌رنگی ترانسفلکتیو VGA، با قابلیت نرخ به‌روزرسانی ۶۰ هرتز برای اسکن‌ها و ۲۰ هرتز برای تصاویر، دقت و وضوح فوق‌العاده‌ای را ارائه می‌دهد.

پورت‌های ارتباطی:

دستگاه دارای سه پورت USB Host، یک پورت USB Client، خروجی ویدیو VGA، و ورودی/خروجی‌های هشدار و سیگنال‌دهی TTL است.

تست ضربه و لرزش:

طبق استانداردهای IEC 60068، دستگاه در برابر ضربه‌های شدید تا ۶۰ گرم و لرزش‌های متناوب بین ۵ هرتز تا ۱۵۰ هرتز کاملاً مقاوم است.

کاربردهای محصول

OLYMPUS EPOCH 1000 در طیف وسیعی از صنایع به‌کار گرفته می‌شود، از جمله:

• عیب‌یابی جوش‌ها: با قابلیت ارزیابی جوش‌ها، نظیر رتبه‌بندی جوش بر اساس استاندارد AWS، این دستگاه ابزار بسیار مناسبی برای صنایع ساخت و تولید است.

• تشخیص عیوب داخلی مواد: با استفاده از تکنولوژی A-Scan و C-Scan، قطعاتی که دارای ترک‌های داخلی یا ضعف ساختاری هستند با دقت بالا قابل شناسایی‌اند.

• بررسی پروفیل سه‌بعدی: تصویربرداری زاویه‌ای و خطی اطلاعات سه‌بعدی دقیقی از قطعات ارائه می‌دهد.

• ارزیابی قطعات حساس: در صنایع هوافضا و دفاع که نیاز به دقت فوق‌العاده در بررسی قطعات وجود دارد، این دستگاه به‌عنوان یک ابزار ایده‌آل شناخته می‌شود.

مزایای کلیدی

1. طراحی مقاوم و مناسب برای شرایط سخت محیطی:

   طراحی مهندسی دستگاه و مقاومت بالای آن در برابر گرد و غبار، ضربه، لرزش، و محیط‌های انفجاری، موجب شده تا در محیط‌های سخت صنعتی عملکرد مطلوبی داشته باشد.

2. خوانایی آسان در محیط‌های روشن:

   نمایشگر با قابلیت خوانایی زیر نور خورشید، کارایی آن را در فضای باز بهبود می‌بخشد.

3. سرعت بالای تحلیل داده‌ها:

   نرخ به‌روزرسانی سریع اسکن‌ها و تصاویر موجب شده تا داده‌ها به‌صورت بلادرنگ بررسی شوند.

4. حمل آسان و وزن سبک:

   طراحی دستگاه سبک و کوچک است و حمل آن در محیط‌های صنعتی وسیع آسان می‌باشد.

عیب‌یاب OLYMPUS EPOCH 1000 نه تنها تکنولوژی مدرن و عملکردی دقیق ارائه می‌دهد، بلکه ابزار مناسبی برای صنایع پیشرفته‌ای است که به تحلیل کیفیت بسیار دقیق قطعات نیاز دارند. از قابلیت‌های تصویربرداری فازی گرفته تا ذخیره‌سازی داده‌ها، این دستگاه به کاربران صنعتی این امکان را می‌دهد تا مشکلات پیچیده را با سرعت و دقت بالا شناسایی کنند و تصمیمات بهتری در فرآیندهای تولید و تعمیرات اتخاذ کنند. عملکرد مستحکم در شرایط محیطی مختلف، قابلیت‌های ارتباطی گسترده و طراحی کاربرپسند، همگی OLYMPUS EPOCH 1000 را به یک انتخاب برتر در بین دستگاه‌های التراسونیک موجود تبدیل کرده‌اند.
