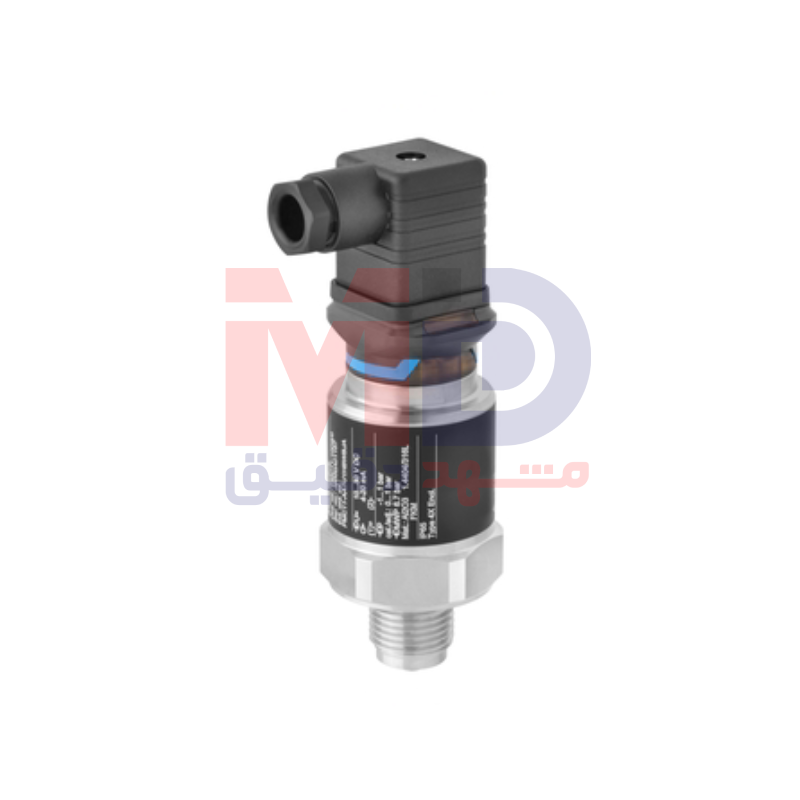

معرفی کلی گیج فشار Endress+Hauser PMC11
گیج فشار Endress+Hauser PMC11 یکی از اقتصادیترین و در عین حال قابلاعتمادترین ترانسمیترهای فشار کامپکت در سبد محصولات شرکت Endress+Hauser بهشمار میرود. این تجهیز برای اندازهگیری فشار گیج در کاربردهای استاندارد صنایع فرآیندی طراحی شده و با بهرهگیری از سنسور سرامیکی خازنی بدون روغن، ترکیبی ایدهآل از دقت مناسب، دوام بالا و قیمت مقرونبهصرفه را ارائه میدهد. PMC11 بهعنوان یک ترانسمیتر فشار فشرده، بهویژه برای پروژههایی انتخاب میشود که در آنها سادگی نصب، هزینه پایین و پایداری عملکرد اهمیت بالایی دارد.
جایگاه PMC11 در خانواده Cerabar
Cerabar PMC11 در خانواده Cerabar بهعنوان یک مدل پایه و اقتصادی شناخته میشود که نیازهای اصلی اندازهگیری فشار گیج را در بسیاری از فرآیندهای صنعتی پاسخ میدهد. این مدل بدون پیچیدگیهای اضافی، بر عملکرد پایدار و کیفیت ساخت تمرکز دارد و با استفاده از متریالهای باکیفیت، برای شرایط کاری رایج در صنایع مختلف مناسب است. PMC11 انتخابی ایدهآل برای کاربرانی است که بهدنبال یک فشارسنج مطمئن با حداقل هزینه سرمایهگذاری اولیه هستند.
Field of Application یا حوزه کاربرد
گیج فشار Cerabar PMC11 بهعنوان مقرونبهصرفهترین ترانسمیتر فشار کامپکت در رده خود، برای کاربردهای استاندارد در صنعت فرآیند طراحی شده است. این تجهیز قادر است فشار گیج را در گازها و مایعات اندازهگیری کرده و در محدوده وسیعی از صنایع مورد استفاده قرار گیرد. طراحی ساده اما مقاوم PMC11 باعث میشود این دستگاه در محیطهای صنعتی عمومی که شرایط فرآیندی متوسط دارند، عملکرد مطمئن و پایداری ارائه دهد. استفاده از متریالهایی مانند فولاد ضدزنگ 316L و دیافراگم سرامیکی با خلوص 99.9 درصد Al₂O₃، امکان کاربرد این تجهیز را در طیف گستردهای از فرآیندها فراهم کرده است.
کاربرد در اندازهگیری فشار گیج
PMC11 بهطور اختصاصی برای اندازهگیری فشار گیج طراحی شده است و این قابلیت را دارد که فشار نسبی سیال را نسبت به فشار اتمسفر محیط اندازهگیری کند. این ویژگی باعث میشود که دستگاه در بسیاری از کاربردهای صنعتی رایج، از جمله پایش فشار خطوط لوله، پمپها، کمپرسورها و مخازن غیر تحت خلأ، مورد استفاده قرار گیرد. تمرکز PMC11 بر فشار گیج، آن را به گزینهای ساده و کاربردی برای فرآیندهای روزمره صنعتی تبدیل کرده است.
اصل اندازهگیری و فناوری سنسور
این گیج فشار از یک سنسور خازنی سرامیکی بدون روغن بهره میبرد که بهطور مستقیم فشار فرآیند را به سیگنال الکتریکی تبدیل میکند. عدم استفاده از روغن در سلول اندازهگیری، یکی از مزایای مهم PMC11 محسوب میشود؛ زیرا خطر آلودگی فرآیند، نشتی روغن یا تغییر خواص اندازهگیری در طول زمان بهطور کامل حذف شده است. دیافراگم سرامیکی با مقاومت سایشی بسیار بالا، عملکرد پایدار دستگاه را حتی در سیالاتی که دارای ذرات معلق هستند تضمین میکند.
ویژگیهای سنسور سرامیکی
سنسور سرامیکی استفادهشده در PMC11 از جنس Al₂O₃ با خلوص 99.9 درصد ساخته شده است که مقاومت مکانیکی و شیمیایی بسیار بالایی دارد. این نوع دیافراگم علاوه بر مقاومت در برابر سایش، در برابر خوردگی نیز بسیار مقاوم است و از این رو برای سیالات مختلف صنعتی قابل استفاده میباشد. پوشش کامل تست در مرحله تولید، اطمینان میدهد که هر سنسور پیش از عرضه به بازار، از نظر کیفیت و عملکرد بهطور کامل بررسی شده است.
طراحی کامپکت و فشرده
یکی از نقاط قوت اصلی PMC11، طراحی بسیار فشرده و جمعوجور آن است. این طراحی کامپکت باعث میشود نصب دستگاه حتی در فضاهای محدود و تنگ بهراحتی امکانپذیر باشد. ابعاد کوچک در کنار وزن کم، PMC11 را به گزینهای مناسب برای اسkidها، ماشینآلات و خطوط لولهای تبدیل کرده است که فضای نصب در آنها محدود است.
سهولت نصب و راهاندازی
نصب و راهاندازی PMC11 بهدلیل ساختار ساده و طراحی کامپکت، بسیار سریع و آسان است. این ویژگی باعث صرفهجویی در زمان اجرای پروژه و کاهش هزینههای نصب میشود. همچنین امکان انتخاب رنجهای اندازهگیری سفارشی، انعطافپذیری بالایی را در هنگام راهاندازی فراهم میکند و کاربران میتوانند دستگاه را دقیقاً متناسب با نیاز فرآیندی خود تنظیم نمایند.
مزایای اقتصادی
PMC11 بهعنوان یک ترانسمیتر فشار مقرونبهصرفه، راهکاری اقتصادی برای اندازهگیری فشار در فرآیندهای استاندارد صنعتی ارائه میدهد. قیمت رقابتی در کنار کیفیت ساخت بالا، این امکان را فراهم میکند که کاربران بدون کاهش سطح اطمینان و عملکرد، هزینه سرمایهگذاری خود را به حداقل برسانند. این ویژگی بهویژه در پروژههای بزرگ با تعداد زیاد نقاط اندازهگیری اهمیت بالایی دارد.
دقت اندازهگیری
دقت مرجع گیج فشار PMC11 برابر با ±0.5 درصد از Span است. این دقت برای بسیاری از فرآیندهای استاندارد صنعتی کاملاً مناسب بوده و تضمین میکند که مقادیر اندازهگیریشده از کیفیت و قابلیت اعتماد کافی برخوردار باشند. ترکیب این دقت با تکرارپذیری بالا، امکان پایش دقیق و پایدار فشار را فراهم میکند.
پایداری بلندمدت
پایداری بلندمدت PMC11 برابر با 0.2 درصد از URL در سال است. این ویژگی نشاندهنده رانش بسیار کم سنسور در طول زمان میباشد و باعث میشود دستگاه در مدتزمان طولانی نیاز کمتری به کالیبراسیون مجدد داشته باشد. کاهش دفعات کالیبراسیون بهطور مستقیم به کاهش هزینههای نگهداری منجر میشود.
محدوده فشار قابل اندازهگیری
سلول اندازهگیری PMC11 قادر است فشار گیج را در بازه 400 میلیبار تا 40 بار، معادل 6 تا 600 psi اندازهگیری کند. این محدوده فشار، PMC11 را برای طیف وسیعی از کاربردهای صنعتی، از فشارهای پایین تا فشارهای متوسط، مناسب میسازد. انعطافپذیری این بازه اندازهگیری، استفاده از دستگاه را در صنایع مختلف آسان میکند.
تحمل اضافهفشار
حداکثر حد تحمل اضافهفشار در PMC11 برابر با 60 بار یا 900 psi است. این ظرفیت بالا، از سنسور و اجزای داخلی دستگاه در برابر شوکهای ناگهانی فشار محافظت میکند و عمر مفید تجهیز را افزایش میدهد. مقاومت در برابر اضافهفشار یکی از فاکتورهای مهم ایمنی در محیطهای صنعتی محسوب میشود.
محدوده دمای فرآیند
PMC11 برای کار در دمای فرآیندی منفی 25 تا مثبت 85 درجه سانتیگراد معادل منفی 13 تا مثبت 185 درجه فارنهایت طراحی شده است. این بازه دمایی امکان استفاده از دستگاه را در بسیاری از شرایط محیطی و فرآیندی رایج فراهم میکند و آن را به گزینهای قابلاطمینان برای کاربردهای عمومی صنعتی تبدیل مینماید.
محدوده دمای محیط
دمای محیط قابل تحمل برای PMC11 از منفی 40 تا مثبت 70 درجه سانتیگراد معادل منفی 40 تا مثبت 158 درجه فارنهایت است. این دامنه دمایی گسترده، تضمین میکند که دستگاه حتی در شرایط آبوهوایی سخت و محیطهای صنعتی گرم یا سرد، عملکرد پایدار خود را حفظ کند.
تغذیه الکتریکی دستگاه
تغذیه الکتریکی PMC11 بسته به نوع خروجی انتخابی متفاوت است. در نسخه دارای خروجی آنالوگ 4 تا 20 میلیآمپر، ولتاژ تغذیه مورد نیاز بین 10 تا 30 ولت DC میباشد. در نسخه دارای خروجی 0 تا 10 ولت، ولتاژ تغذیه مورد نیاز در بازه 12 تا 30 ولت DC قرار دارد. این انعطافپذیری در تغذیه، امکان استفاده از PMC11 را در سیستمهای مختلف کنترلی فراهم میکند.
سیگنالهای خروجی و ارتباطات
PMC11 از دو نوع سیگنال خروجی پشتیبانی میکند که شامل 4 تا 20 میلیآمپر و 0 تا 10 ولت میباشد. این خروجیها بهطور گسترده در سیستمهای اتوماسیون صنعتی مورد استفاده قرار میگیرند و سازگاری بالایی با PLCها و کنترلرهای مختلف دارند. سادگی ارتباطات، یکی از مزایای کلیدی این ترانسمیتر فشار است.
اتصالات فرآیندی رزوهای
این گیج فشار به اتصالات فرآیندی رزوهای متنوعی مجهز است که شامل G1/4، G1/2، MNPT 1/4، MNPT 1/2 و DIN13 میباشد. این تنوع در اتصالات، نصب دستگاه را بر روی انواع خطوط لوله و تجهیزات فرآیندی بسیار آسان میکند و نیاز به آداپتورهای اضافی را به حداقل میرساند.
متریال بدنه و کیفیت ساخت
بدنه PMC11 از فولاد ضدزنگ 316L ساخته شده است که مقاومت بسیار بالایی در برابر خوردگی و شرایط محیطی دارد. استفاده از این متریال باکیفیت، تضمین میکند که دستگاه حتی در محیطهای صنعتی با رطوبت بالا یا تماس با سیالات خورنده، عملکرد پایدار و عمر طولانی داشته باشد.
طراحی بدون روغن و مزایای آن
عدم استفاده از روغن در سلول اندازهگیری PMC11، یکی از مهمترین ویژگیهای این محصول بهشمار میرود. این طراحی، خطر آلودگی فرآیند را حذف کرده و باعث میشود دستگاه برای کاربردهایی که حساسیت به آلودگی دارند انتخاب مناسبی باشد. همچنین عدم وجود روغن، ثبات اندازهگیری را در طول زمان افزایش میدهد.
کیفیت پایش فرآیند
ترکیب دقت مرجع 0.5 درصد، پایداری بلندمدت بالا و تکرارپذیری مناسب، کیفیت پایش فرآیند را در PMC11 تضمین میکند. این ویژگی باعث میشود کاربران بتوانند به دادههای اندازهگیریشده اعتماد کرده و تصمیمات کنترلی خود را بر اساس اطلاعات دقیق و پایدار اتخاذ کنند.
تست کامل در فرآیند تولید
سلول اندازهگیری خازنی و دیافراگم سرامیکی PMC11 در طول فرآیند تولید بهصورت 100 درصد تست میشوند. این پوشش کامل آزمون، تضمین میکند که هر دستگاه پیش از تحویل، از نظر عملکرد و دقت بهطور دقیق بررسی شده و آماده کار در شرایط صنعتی میباشد.
تأییدیههای طراحی و کیفیت
PMC11 دارای گزارش بازرسی نهایی مطابق با استاندارد EN10204-3.1 است که کیفیت ساخت و انطباق محصول با مشخصات فنی را تایید میکند. این گزارش برای بسیاری از صنایع، بهویژه در پروژههای مهندسی و صنعتی، از اهمیت بالایی برخوردار است.
تمیزی و آمادهسازی صنعتی
این گیج فشار بهصورت کامل از روغن و گریس پاکسازی شده و آماده نصب مستقیم در فرآیند میباشد. تمیزی کامل دستگاه، ایمنی فرآیند و سازگاری آن با کاربردهای صنعتی مختلف را تضمین میکند.
کاربرد در صنایع مختلف
PMC11 در صنایع متعددی مانند صنایع شیمیایی، آب و فاضلاب، ماشینسازی، صنایع عمومی، سیستمهای هیدرولیک و پنوماتیک، و همچنین در کاربردهای تأسیساتی مورد استفاده قرار میگیرد. انعطافپذیری بالا و سادگی عملکرد، این دستگاه را به انتخابی محبوب در میان کاربران صنعتی تبدیل کرده است.
نگهداری و تعمیرات
ساختار ساده و مستحکم PMC11 باعث میشود نیاز به نگهداری و تعمیرات به حداقل برسد. پایداری بلندمدت سنسور و کیفیت بالای متریالهای بهکاررفته، عمر مفید دستگاه را افزایش داده و هزینههای عملیاتی را کاهش میدهد.
جمعبندی نهایی
گیج فشار Endress+Hauser PMC11 یک ترانسمیتر فشار کامپکت، اقتصادی و قابلاعتماد است که برای اندازهگیری فشار گیج در گازها و مایعات طراحی شده است. دقت مناسب، پایداری بلندمدت، سنسور سرامیکی بدون روغن، طراحی فشرده، نصب آسان و قیمت مقرونبهصرفه، این دستگاه را به انتخابی ایدهآل برای کاربردهای استاندارد در صنایع فرآیندی تبدیل کرده است. PMC11 راهکاری ساده اما مؤثر برای پایش فشار در فرآیندهای صنعتی ارائه میدهد و کیفیت مشهور Endress+Hauser را در قالبی اقتصادی در اختیار کاربران قرار میدهد.
