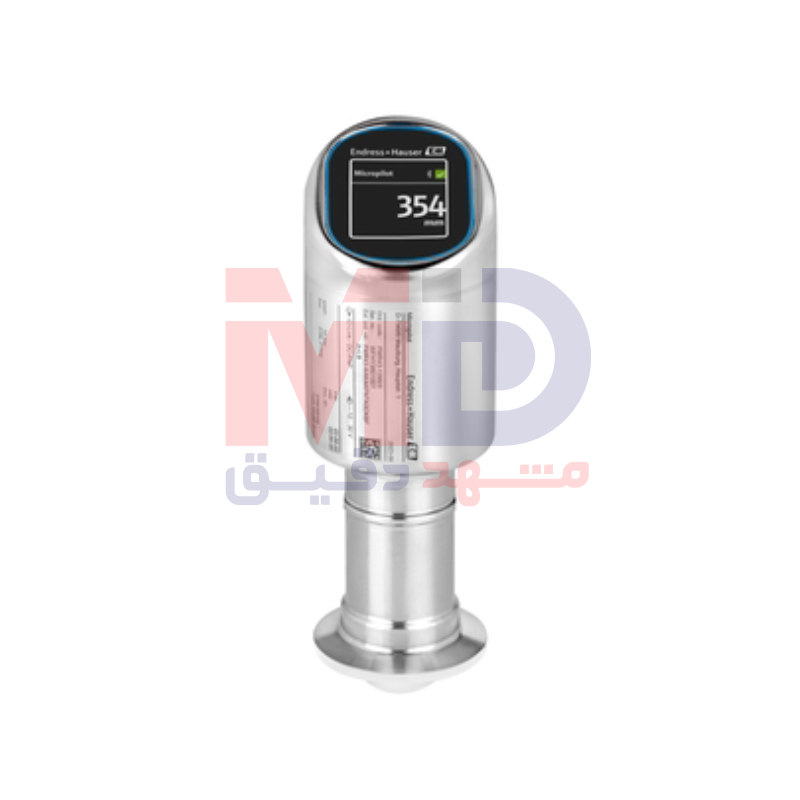

معرفی کلی میکروپایلوت Endress+Hauser FMR43
میکروپایلوت Endress+Hauser FMR43 یکی از پیشرفتهترین سنسورهای راداری اندازهگیری سطح بدون تماس است که در خانواده Micropilot و در محدوده محصولات Compact Line شرکت Endress+Hauser قرار میگیرد. این سنسور بهطور خاص برای کاربردهای بهداشتی طراحی شده و ترکیبی از طراحی بسیار فشرده، عملکرد اندازهگیری کامل، قابلیت اطمینان بالا و فناوریهای دیجیتال نوین را ارائه میدهد. FMR43 برای اندازهگیری پیوسته سطح در مخازن مختلف بدون تماس مستقیم با سیال به کار میرود و حتی در شرایط فرآیندی متغیر، متلاطم و ناپایدار نیز نتایج دقیق و قابل اعتماد ارائه میدهد.
جایگاه FMR43 در سبد محصولات Endress+Hauser
Micropilot FMR43 بهعنوان بخشی از نسل جدید تجهیزات اندازهگیری سطح، نمایانگر رویکرد Endress+Hauser به سمت سادهسازی، دیجیتالیسازی و افزایش ایمنی فرآیند است. این محصول بهطور ویژه برای صنایعی طراحی شده که الزامات بهداشتی، قابلیت ردیابی، مستندسازی و دقت اندازهگیری در آنها اهمیت حیاتی دارد، از جمله صنایع غذایی، نوشیدنی، دارویی، بیوتکنولوژی و صنایع مرتبط با آب آشامیدنی.
مفهوم اندازهگیری سطح بدون تماس
در Micropilot FMR43، اندازهگیری سطح بهصورت کاملاً Non-contact انجام میشود. این بدان معناست که سنسور هیچگونه تماسی با ماده داخل مخزن ندارد. این ویژگی نقش بسیار مهمی در حفظ بهداشت، جلوگیری از آلودگی متقاطع، کاهش نیاز به تمیزکاری و افزایش عمر تجهیز ایفا میکند و یکی از دلایل اصلی انتخاب این محصول در کاربردهای بهداشتی است.
اصل اندازهگیری رادار سطح
اصل عملکرد FMR43 مبتنی بر رادار اندازهگیری سطح (Level Radar) است. در این روش، امواج الکترومغناطیسی با فرکانس بالا از آنتن سنسور به سمت سطح ماده ارسال میشوند. این امواج پس از برخورد با سطح سیال بازتاب پیدا کرده و مجدداً توسط سنسور دریافت میشوند. با اندازهگیری دقیق زمان رفتوبرگشت سیگنال، فاصله تا سطح ماده محاسبه شده و سطح مایع یا ماده فرآیندی با دقت بسیار بالا تعیین میشود.
استفاده از فناوری ۸۰ گیگاهرتز
Micropilot FMR43 بهصورت استاندارد از فناوری راداری ۸۰ گیگاهرتز استفاده میکند. این فرکانس بالا باعث ایجاد زاویه باریک پرتو رادار شده و تمرکز سیگنال را افزایش میدهد. در نتیجه، تداخل امواج با اجزای داخلی مخزن مانند همزن، لولهها، موانع یا نازلها به حداقل میرسد و اندازهگیری دقیقتری حاصل میشود.
گزینه فرکانس ۱۸۰ گیگاهرتز برای کاربردهای خاص
برای کاربردهای بسیار تخصصی، Micropilot FMR43 با گزینه ۱۸۰ گیگاهرتز نیز ارائه میشود. این فرکانس بسیار بالا امکان استفاده از سنسور را در مخازن بسیار کوچک با اتصالات فرآیندی کوچک و الزامات فضایی سخت فراهم میسازد. زاویه تابش فوقالعاده باریک در این حالت، اندازهگیری سطح را حتی در ظروف بسیار کوچک و دارای تجهیزات داخلی متعدد ممکن میکند.
برد اندازهگیری و محدوده کاربرد
FMR43 برای کاربردهای Free Space Radar تا فاصله ۱۵ متر معادل ۴۹ فوت طراحی شده است. این برد اندازهگیری، محدوده وسیعی از مخازن فرآیندی کوچک و متوسط را پوشش میدهد و در عین حال امکان استفاده در مخازن بزرگتر و حتی سیلوها را نیز فراهم میسازد.
تمرکز بر کاربردهای بهداشتی
این محصول بهطور ویژه برای Hygienic Applications توسعه یافته است. طراحی ظاهری، شکل آنتن، متریالهای در تماس با فرآیند و نوع اتصالات، همگی مطابق استانداردهای بهداشتی بینالمللی میباشند و امکان استفاده ایمن در تماس با مواد غذایی و دارویی را فراهم میکنند.
کاربرد در فرآیندهای اختلاط
Micropilot FMR43 برای کاربردهای Mixing بسیار مناسب است، بهویژه در شرایطی که سیالات دارای ویسکوزیته بالا یا رسانایی الکتریکی پایین باشند. نوسانات سطح، ایجاد گرداب یا کف در اثر همزن تأثیر قابلتوجهی بر عملکرد سنسور ندارد و اندازهگیری پایدار باقی میماند.
اندازهگیری سطح در فرآیندهای پرکنی
در Filling Applications، کنترل دقیق سطح اهمیت زیادی دارد. FMR43 با دقت میلیمتری خود، امکان تشخیص دقیق سطح را فراهم کرده و به بهینهسازی فرآیند پرکنی، کاهش ضایعات و جلوگیری از سرریز کمک میکند.
ذخیرهسازی سیالات کمرسانا
این سنسور برای Storage of low conductive fluids نیز بسیار مناسب است. از آنجا که اندازهگیری راداری به رسانایی الکتریکی ماده وابسته نیست، حتی سیالاتی که برای سایر تکنولوژیها چالشبرانگیز هستند، بهراحتی با FMR43 اندازهگیری میشوند.
اندازهگیری سطح در چگالی متغیر
یکی از مزایای مهم Micropilot FMR43 عدم وابستگی به چگالی ماده است. بنابراین، در مخازنی که چگالی سیال در طول فرآیند تغییر میکند، همچنان دقت و پایداری اندازهگیری حفظ میشود.
سهولت راهاندازی و بهرهبرداری
یکی از نقاط قوت اصلی این محصول، Ease of Use فوقالعاده آن است. راهاندازی دستگاه بسیار ساده بوده و با استفاده از ویزاردهای هدایتشده انجام میشود. این موضوع زمان راهاندازی را بهشدت کاهش میدهد و نیاز به آموزش پیچیده را برطرف میسازد.
ویزاردهای هدایتشده هوشمند
سیستم نرمافزاری Micropilot FMR43 دارای Guided Wizards برای تنظیمات اولیه، بهرهبرداری و نگهداری است. این ویزاردها کاربران را گامبهگام راهنمایی کرده و احتمال خطا در تنظیمات را به حداقل میرسانند.
ایمنی بالاتر فرآیند و محصول
برای افزایش ایمنی، FMR43 از الگوریتم Checksum یا CRC استفاده میکند. این الگوریتم تضمین میکند که پارامترهای مرتبط با ایمنی فرآیند بدون مجوز تغییر نکنند و یکپارچگی تنظیمات دستگاه حفظ شود.
افزایش بهرهوری با Heartbeat Technology
این سنسور به Heartbeat Technology مجهز است؛ فناوریای که امکان بررسی سلامت دستگاه و تأیید دقت اندازهگیری رادار بدون قطع فرآیند را فراهم میکند. این قابلیت نقش مهمی در کاهش زمان توقف تولید و افزایش بهرهوری واحد صنعتی دارد.
تأیید و مستندسازی قابل رهگیری
Heartbeat Technology علاوه بر افزایش بهرهوری، امکان انجام بررسیهای درخواستی با مستندات کامل و قابل رهگیری را فراهم میکند؛ موضوعی که بهویژه در صنایع دارویی و غذایی اهمیت بالایی دارد.
طراحی فشرده و مینیمال
Micropilot FMR43 دارای طراحی بسیار کامپکت است. این طراحی فشرده امکان نصب دستگاه را در فضاهای بسیار محدود فراهم میسازد و آن را برای مخازن کوچک یا نقاطی با محدودیت فضایی ایدهآل میکند.
کارایی در مخازن با اجزای داخلی زیاد
به دلیل زاویه باریک پرتو رادار، این سنسور برای مخازن کوچک با اینترنالهای متعدد مانند همزنها، اسپریبالها و لولهها بسیار مناسب است و تداخل سیگنال به حداقل میرسد.
دقت اندازهگیری میلیمتری
دقت اندازهگیری Micropilot FMR43 برابر با ±1 میلیمتر است. این سطح از دقت برای اندازهگیری سطح بدون تماس، عملکردی بسیار ممتاز محسوب میشود و کنترل دقیق فرآیند را تضمین میکند.
محدوده دمای محیط
این دستگاه قادر است در دمای محیطی منفی ۴۰ تا مثبت ۸۰ درجه سانتیگراد بهصورت پایدار کار کند و برای نصب در محیطهای صنعتی مختلف، چه داخلی و چه فضای باز، مناسب است.
محدوده دمای فرآیند
FMR43 میتواند دمای فرآیندی منفی ۴۰ تا مثبت ۱۵۰ درجه سانتیگراد را تحمل کند و همچنان عملکرد دقیق خود را حفظ نماید.
محدوده فشار فرآیند
محدوده فشار کاری این سنسور از منفی ۱ تا مثبت ۲۰ بار است که استفاده از آن را در طیف گستردهای از کاربردهای صنعتی ممکن میسازد.
متریالهای در تماس با فرآیند
قطعات در تماس با فرآیند از مواد PEEK، PTFE و استنلس استیل 316L ساخته شدهاند. این متریالها مقاومت شیمیایی بالا، سازگاری بهداشتی و دوام بلندمدت را تضمین میکنند.
اتصالات فرآیندی رزوهای
Micropilot FMR43 با اتصالات رزوهای NPT مطابق ASME B1.20.1 و G مطابق ISO228 عرضه میشود که نصب ساده و مطمئن را ممکن میسازد.
اتصالات فرآیندی بهداشتی
برای کاربردهای بهداشتی، این دستگاه با اتصالات NEUMO BioControl، Clamp یا Tri-Clamp و رزوه متریک DIN13 ارائه میشود که کاملاً مطابق استانداردهای بهداشتی هستند.
ساختار تغذیه و ارتباط
FMR43 بهصورت دو سیمه (2-wire) طراحی شده و از پروتکلهای ارتباطی HART، IO-Link و Bluetooth® پشتیبانی میکند. این موضوع یکپارچگی کامل با سیستمهای اتوماسیون صنعتی مدرن را فراهم میکند.
راهاندازی و نگهداری با SmartBlue
اپلیکیشن SmartBlue امکان راهاندازی، پایش و نگهداری دستگاه را از طریق ارتباط بیسیم Bluetooth® فراهم میسازد و نیاز به دسترسی مستقیم فیزیکی به تجهیز را کاهش میدهد.
تأییدیههای ضدانفجار
Micropilot FMR43 دارای تأییدیههای معتبر ضدانفجار شامل ATEX، CAN/US، EAC Ex، JPN Ex، KC Ex، INMETRO Ex، NEPSI Ex و UK Ex است و قابلیت استفاده در مناطق خطرناک را دارد.
تأییدیههای ایمنی سرریز
این سنسور دارای تأییدیه Overfill Protection WHG بوده و برای کاربردهای ایمنی مرتبط با جلوگیری از سرریز مخازن بسیار مناسب است.
استانداردها و تأییدیههای طراحی
FMR43 مطابق استانداردهایی مانند EN10204-3.1، ASME B31.3، cGMP و CRN طراحی و تولید شده است.
آزمونهای کیفی و متریالی
آزمونهایی نظیر Surface Roughness Test مطابق ISO4287/Ra و Delta-Ferrite Test کیفیت بالای متریال و فرآیند تولید این محصول را تضمین میکنند.
تأییدیههای بهداشتی بینالمللی
این سنسور دارای تأییدیههای معتبر بهداشتی شامل 3-A، EHEDG، ASME BPE و USP Class VI است که آن را برای صنایع غذایی و دارویی ایدهآل میکند.
انطباق با مقررات تماس با مواد غذایی
Micropilot FMR43 مطابق مقررات EU 1935/2004، FDA CFR 21 و استاندارد GB 4806 چین برای تماس مستقیم با مواد غذایی طراحی شده است.
تأییدیههای آب آشامیدنی
وجود تأییدیههای KTW و NSF/ANSI 61 امکان استفاده از این سنسور در سیستمهای آب آشامیدنی را نیز فراهم میسازد.
گزینههای قابل انتخاب و سفارشیسازی
این محصول با گزینههایی مانند نمایشگر محلی، تنظیمات سفارشیشده و اپلیکیشن SmartBlue عرضه میشود تا کاملاً مطابق نیاز فرآیند پیکربندی گردد.
جمعبندی نهایی
میکروپایلوت Endress+Hauser Micropilot FMR43 یک سنسور راداری پیشرفته برای اندازهگیری پیوسته سطح بدون تماس است که بهطور ویژه برای کاربردهای بهداشتی توسعه یافته است. دقت میلیمتری، فناوری ۸۰ و ۱۸۰ گیگاهرتز، Heartbeat Technology، سهولت استفاده، طراحی فشرده و مجموعهای کامل از تأییدیههای بینالمللی، این محصول را به انتخابی ایدهآل برای صنایع غذایی، دارویی، نوشیدنی و آب آشامیدنی تبدیل کرده و بالاترین سطح ایمنی، بهرهوری و قابلیت اطمینان را در اندازهگیری سطح فراهم میکند.
