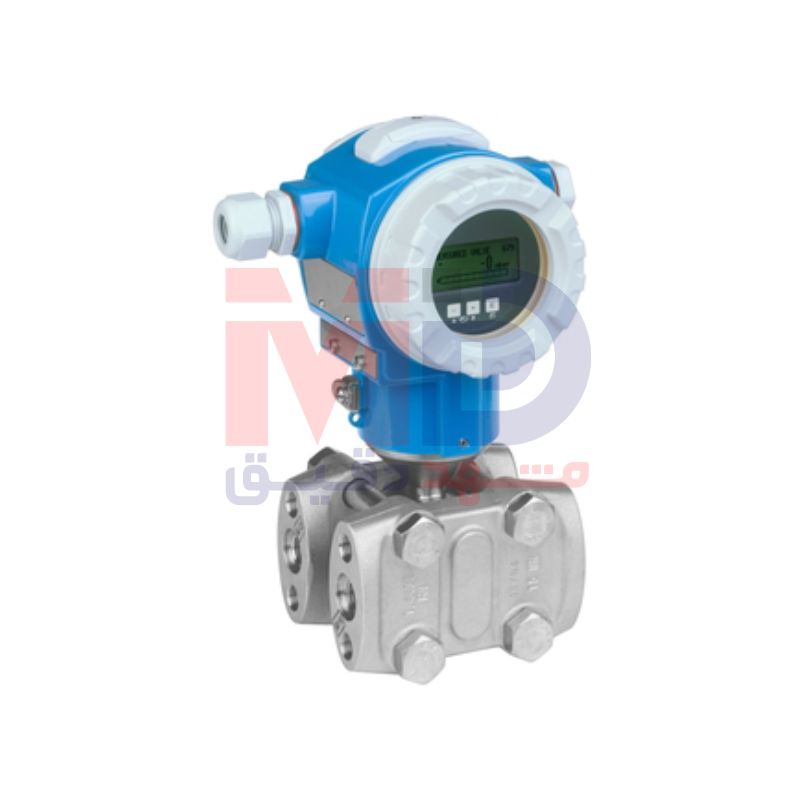

معرفی کلی فلومتر Endress+Hauser PMD75
فلومتر Endress+Hauser PMD75 که با نام Deltabar PMD75 شناخته میشود، یکی از پیشرفتهترین و دقیقترین ترانسمیترهای اختلاف فشار در سبد محصولات Endress+Hauser است که برای اندازهگیری پیوسته و قابلاعتماد در طیف گستردهای از صنایع طراحی شده است. این تجهیز با بهرهگیری از سنسور پیزورزیستیو و دیافراگم فلزی جوشخورده، پاسخگوی نیاز فرآیندهایی است که دقت بسیار بالا، ایمنی عملکردی و پایداری بلندمدت از الزامات اصلی آنها محسوب میشوند.
جایگاه PMD75 در خانواده Deltabar
PMD75 بهعنوان یکی از مدلهای حرفهای خانواده Deltabar، برای کاربردهای پیشرفته و حساس توسعه یافته است. این ترانسمیتر در دسته تجهیزاتی قرار میگیرد که علاوه بر اندازهگیری دقیق، توانایی پاسخگویی به الزامات ایمنی بالا تا سطح SIL2/3 را دارند و از این نظر در پروژههای حیاتی صنعتی جایگاه ویژهای دارد.
حوزه کاربرد صنعتی
فلومتر Endress+Hauser PMD75 در تمام صنایع فرآیندی برای اندازهگیری پیوسته اختلاف فشار در مایعات، بخارات و گازها مورد استفاده قرار میگیرد. طراحی مستحکم و چندمنظوره این دستگاه باعث شده است که در صنایع نفت و گاز، پتروشیمی، شیمیایی، نیروگاهی، آب و فاضلاب، صنایع غذایی، دارویی و حتی کاربردهای دریایی بهطور گسترده به کار گرفته شود.
کاربرد در اندازهگیری سطح، حجم و جرم
یکی از کاربردهای اصلی PMD75، اندازهگیری سطح، حجم یا جرم مایعات بر اساس اصل اختلاف فشار است. این ویژگی امکان استفاده از دستگاه را در مخازن باز، مخازن تحت فشار و تانکهای فرآیندی فراهم میکند و دادههایی پایدار و دقیق برای سیستم کنترل فراهم میسازد.
کاربرد در مانیتورینگ اختلاف فشار
PMD75 برای پایش مداوم اختلاف فشار در خطوط فرآیندی، فیلترها، پمپها و تجهیزات کنترلی استفاده میشود. این پایش نقش کلیدی در تشخیص زودهنگام گرفتگی فیلترها یا افت عملکرد تجهیزات دارد.
کاربرد در اندازهگیری دبی
این ترانسمیتر میتواند همراه با المانهای اولیه اندازهگیری مانند اوریفیس پلیت، ونتوری تیوب یا نازل جریان، برای اندازهگیری دبی حجمی یا جرمی در گازها، بخارات و مایعات مورد استفاده قرار گیرد.
اصل اندازهگیری اختلاف فشار
اصل اندازهگیری در فلومتر Endress+Hauser PMD75 مبتنی بر Differential Pressure است. اختلاف فشار بین دو نقطه فرآیندی بر دیافراگم فلزی اعمال شده و سنسور پیزورزیستیو تغییر شکل بسیار جزئی دیافراگم را با دقت بالا تشخیص میدهد و آن را به سیگنال الکتریکی پایدار تبدیل میکند.
سنسور پیزورزیستیو با دیافراگم فلزی
PMD75 از سنسور پیزورزیستیو به همراه دیافراگم فلزی جوشخورده بهره میبرد. این طراحی نهتنها دقت بالای اندازهگیری را تضمین میکند، بلکه مقاومت مکانیکی و شیمیایی بالایی را نیز برای کاربردهای سخت صنعتی فراهم میآورد.
مزیت دیافراگم فلزی جوشخورده
دیافراگم فلزی جوشخورده باعث حذف نشتیهای احتمالی و افزایش ایمنی فرآیند میشود. این ویژگی بهویژه در کاربردهای فشار بالا یا سیالات خطرناک اهمیت ویژهای دارد و PMD75 را به گزینهای امن و قابلاعتماد تبدیل میکند.
طراحی دیجیتال و ماژولار
PMD75 یک ترانسمیتر دیجیتال با طراحی ماژولار است. این ساختار امکان تعویض آسان سنسور، نمایشگر یا الکترونیک را فراهم کرده و هزینههای تعمیر و نگهداری را بهطور قابلتوجهی کاهش میدهد.
دقت مرجع بسیار بالا
این دستگاه از نظر دقت در بالاترین سطح استانداردهای صنعتی قرار دارد. دقت مرجع استاندارد PMD75 برابر با ±0.05 درصد است و در نسخه Platinum این مقدار به ±0.035 درصد میرسد که آن را برای کاربردهای بسیار حساس مناسب میسازد.
تکرارپذیری و قابلیت اطمینان
PMD75 علاوه بر دقت بالا، از تکرارپذیری بسیار عالی برخوردار است و نتایج اندازهگیری آن در شرایط مشابه کاملاً پایدار و قابل اعتماد میباشد.
پایداری بلندمدت عملکرد
پایداری بلندمدت این تجهیز یکی از نقاط قوت اصلی آن است. PMD75 دارای پایداری 0.03 درصد از URL در سال، 0.05 درصد در 5 سال و 0.08 درصد در 10 سال است که نیاز به کالیبراسیون مجدد را به حداقل میرساند.
محدوده اندازهگیری فشار
فلومتر Endress+Hauser PMD75 دارای بازه گسترده اندازهگیری از 0.25 میلیبار تا 40 بار معادل 0.0036 تا 600 psi است که امکان استفاده در کاربردهای فشار بسیار پایین تا فشار متوسط را فراهم میکند.
محدوده سلول اندازهگیری
سلول اندازهگیری فشار در PMD75 از 10 میلیبار تا 250 بار طراحی شده است که نشاندهنده توان بالای سنسور در تحمل فشارهای استاتیک زیاد میباشد.
کوچکترین بازه کالیبراسیون
کوچکترین بازه قابل کالیبراسیون در این دستگاه برابر با 1 میلیبار (0.015 psi) است که امکان تنظیم بسیار دقیق دستگاه را فراهم میکند.
نسبت Turn Down بالا
حداکثر نسبت Turn Down برابر با 100:1 است که انعطافپذیری بالایی در تنظیم محدوده اندازهگیری بدون کاهش دقت ایجاد میکند.
مقاومت در برابر خلأ
PMD75 در برابر خلأ تا 50 میلیبار (0.73 psi) مقاوم است و میتواند در شرایط خاص فرآیندی بدون افت عملکرد کار کند.
تحمل اضافهفشار بسیار بالا
یکی از ویژگیهای مهم این مدل، مقاومت در برابر اضافهفشار است. PMD75 قادر است اضافهفشار تا 420 بار معادل 6300 psi را در یک سمت تحمل کند که ایمنی فرآیند را تضمین مینماید.
مانیتورینگ عملکرد و ایمنی
این دستگاه بهصورت Function-monitored طراحی شده است، به این معنا که وضعیت عملکرد آن بهطور مداوم پایش شده و از بروز خطاهای ناگهانی جلوگیری میشود.
سد ثانویه فرآیندی
PMD75 دارای Secondary Process Barrier است که لایهای اضافی از ایمنی را بین فرآیند و محیط اطراف ایجاد میکند.
دمای فرآیندی قابل تحمل
محدوده دمای فرآیند در PMD75 از منفی 40 تا مثبت 85 درجه سانتیگراد تعریف شده است و بسیاری از کاربردهای صنعتی را پوشش میدهد.
محدوده دمای محیط
این تجهیز قادر است در دمای محیطی منفی 50 تا مثبت 85 درجه سانتیگراد عملکرد پایدار و قابل اعتمادی ارائه دهد.
اتصالات فرآیندی
PMD75 با اتصالات رزوهای 1/4-18 NPT و RC 1/4 ارائه میشود که امکان نصب آسان و انعطافپذیر در اغلب کاربردهای صنعتی را فراهم میسازد.
متریال دیافراگم فرآیندی
دیافراگم فرآیندی این دستگاه در متریالهای متنوع شامل 316L، Alloy C، تانتالیوم و طلا-رودیوم عرضه میشود و سازگاری شیمیایی بسیار بالایی دارد.
متریال گسکتها
گسکتهای قابل استفاده در PMD75 شامل Viton، PTFE، EPDM و NBR هستند که امکان انطباق با شرایط مختلف فرآیندی را فراهم میآورند.
سیال پرکننده داخلی
سیال پرکننده داخلی دستگاه روغن سیلیکونی یا روغن خنثی است که انتقال دقیق و پایدار فشار به سنسور را تضمین میکند.
جنس بدنه و هوزینگ
هوزینگ PMD75 از 316L یا آلومینیوم دایکست ساخته شده است و در برابر شرایط محیطی سخت مقاومت بالایی دارد.
مفهوم HistoROM
یکی از ویژگیهای مهم PMD75، وجود ماژول داده HistoROM است که امکان ذخیره پارامترهای فرآیندی و دستگاه را فراهم میکند.
مدیریت آسان پارامترها
HistoROM باعث میشود که راهاندازی، نگهداری و تعویض قطعات الکترونیکی بهسرعت و بدون نیاز به تنظیمات مجدد پیچیده انجام شود.
راهاندازی آسان با نمایشگر محلی
این دستگاه به نمایشگر محلی با عملکرد سهکلیده مجهز است که امکان راهاندازی ساده، قابلاعتماد و سریع را فراهم میکند.
منوی راهاندازی هدایتشده
منوی داخلی PMD75 بهصورت هدایتشده طراحی شده است و اپراتور را مرحلهبهمرحله در تنظیم دستگاه راهنمایی میکند.
منابع تغذیه متنوع
در نسخه 4 تا 20 میلیآمپر HART، ولتاژ تغذیه 10.5 تا 45 ولت DC برای نسخههای غیر ضدانفجار و 10.5 تا 30 ولت DC برای Ex ia تعریف شده است.
تغذیه در PROFIBUS PA
در نسخه PROFIBUS PA، منبع تغذیه مورد نیاز 9 تا 32 ولت DC است.
تغذیه در FOUNDATION Fieldbus
نسخه FOUNDATION Fieldbus نیز با ولتاژ 9 تا 32 ولت DC کار میکند و ارتباط دیجیتال پیشرفتهای ارائه میدهد.
پروتکلهای ارتباطی
PMD75 از 4–20 mA HART، PROFIBUS PA و FOUNDATION Fieldbus پشتیبانی میکند و بهراحتی با سیستمهای کنترلی مختلف یکپارچه میشود.
یکپارچگی کامل با سیستم کنترل
پشتیبانی همزمان از پروتکلهای مختلف باعث یکپارچهسازی بدون وقفه و مستقل این ترانسمیتر با سیستمهای اتوماسیون صنعتی میشود.
ایمنی عملکردی SIL
این دستگاه مطابق استاندارد IEC 61508 طراحی شده و دارای تأییدیه SIL2/3 برای کاربردهای ایمنیمحور است.
مزایای ایمنی بالا
طراحی مقاوم، سد ثانویه فرآیندی و تحمل فشار بالا، PMD75 را به یکی از ایمنترین ترانسمیترهای اختلاف فشار در کاربردهای حیاتی تبدیل کرده است.
تأییدیههای ضدانفجار بینالمللی
PMD75 دارای گواهیهای معتبر ATEX، FM، CSA، CSA C/US، IECEx، INMETRO، NEPSI، EAC و UK Ex است و استفاده جهانی را امکانپذیر میسازد.
تأییدیههای طراحی و متریال
این دستگاه مطابق استانداردهای NACE MR0103 و EN10204‑3.1 تولید شده و برای محیطهای خورنده نیز مناسب است.
تأییدیههای دریایی
PMD75 دارای تأییدیههای دریایی GL و ABS است و میتواند در کاربردهای Offshore و Marine مورد استفاده قرار گیرد.
قابلیتهای عیبیابی پیشرفته
وجود توابع تشخیصی داخلی امکان پایش وضعیت دستگاه و شناسایی خطاها را قبل از بروز خرابی جدی فراهم میکند.
کاهش هزینههای عملیاتی
طراحی ماژولار، پایداری بلندمدت و عیبیابی هوشمند باعث کاهش چشمگیر هزینههای نگهداری و توقف فرآیند میشود.
جانشین PMD75
مدل PMD75B بهعنوان نسل جایگزین این محصول معرفی شده است، اما PMD75 همچنان بهعنوان یک تجهیز بسیار دقیق و قابلاعتماد در بسیاری از پروژهها استفاده میشود.
جمعبندی نهایی
فلومتر Endress+Hauser PMD75 یک ترانسمیتر اختلاف فشار دیجیتال با دقت بسیار بالا، پایداری بلندمدت و ایمنی عملکردی پیشرفته است که برای اندازهگیری سطح، حجم، جرم، اختلاف فشار و دبی در مایعات، بخارات و گازها طراحی شده است. تحمل فشار فوقالعاده، تاییدیههای گسترده بینالمللی، قابلیت استفاده در SIL2/3 و طراحی ماژولار، این محصول را به انتخابی ایدهآل برای کاربردهای حساس و حیاتی صنعتی تبدیل میکند.
