معرفی کلی ترموول Endress+Hauser iTEMP iTHERM ModuLine TA575

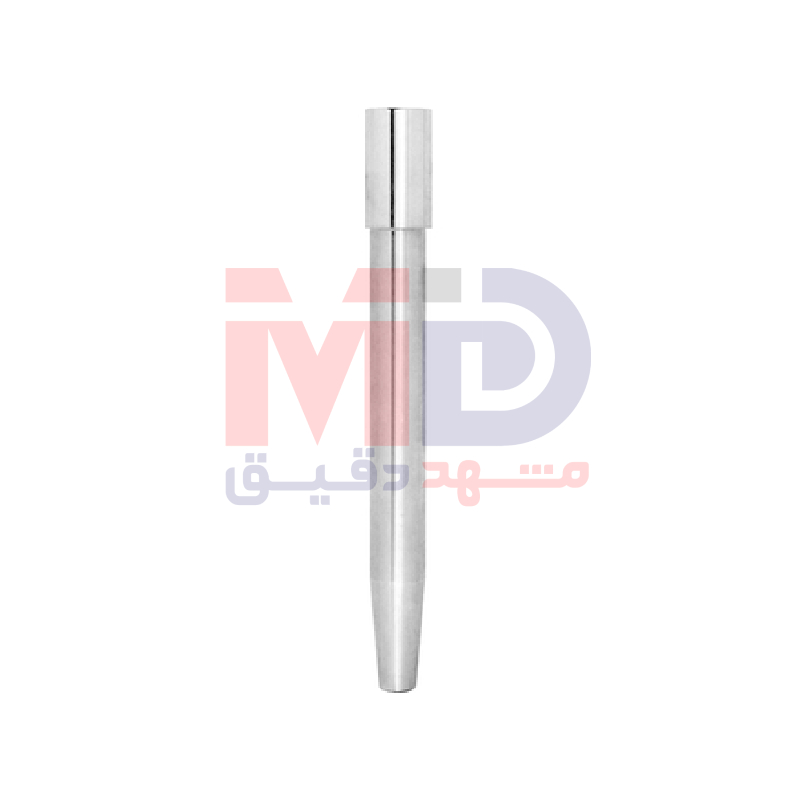

ترموول Endress+Hauser iTEMP iTHERM ModuLine TA575 یکی از قدرتمندترین و پیشرفتهترین ترموولهای صنعتی سری iTHERM ModuLine است که بهطور خاص برای کاربردهای فوق سنگین و شرایط فرآیندی بسیار خشن (Heavy Duty Applications) طراحی شده است. این محصول با بهرهگیری از ساختار Bar Stock، اتصال فرآیندی فلنجی با جوش نفوذ کامل یا دوطرفه، ساقه مخروطی و متریالهای با کیفیت بالا، راهکاری کاملاً ایمن و قابل اعتماد برای محافظت از سنسورهای اندازهگیری دما در فشارها و دماهای بالا فراهم میکند. ترموول TA575 نمایانگر ترکیب مهندسی دقیق، ایمنی فرآیند و دوام طولانیمدت است که از استانداردهای سختگیرانه Endress+Hauser پیروی میکند.
جایگاه TA575 در خانواده iTEMP iTHERM ModuLine
سری iTEMP iTHERM ModuLine بر اساس یک معماری ماژولار توسعه یافته است که امکان پیکربندی دقیق تجهیزات اندازهگیری دما را متناسب با شرایط واقعی فرآیند فراهم میسازد. در این خانواده، ترموول TA575 بهعنوان یک مدل فلنجی Heavy Duty با ساختار Bar Stock و طراحی متریک شناخته میشود. این مدل برای فرآیندهایی طراحی شده است که نیاز به اتصال فلنجی مستحکم، تحمل فشار بالا و حداکثر ایمنی مکانیکی دارند و در صنایع حیاتی مورد استفاده قرار میگیرد.
Field of Application و شرایط کاری چالشبرانگیز
در صنایع فرآیندی سنگین مانند نفت و گاز، پتروشیمی، پالایشگاهها، صنایع شیمیایی، واحدهای تولید انرژی، نیروگاهها و صنایع فولاد، ترموولها تحت تأثیر عوامل مخربی مانند فشارهای بسیار بالا، دماهای شدید، ارتعاشات مکانیکی و جریانهای سیال پرسرعت قرار دارند. در چنین شرایطی، ظرفیت تحمل بار ترموول باید با دقت کامل محاسبه شود. ترموول Endress+Hauser iTEMP iTHERM ModuLine TA575 دقیقاً برای عملکرد ایمن و پایدار در این محیطها طراحی شده و نقش حیاتی در حفاظت از سنسور و تضمین تداوم اندازهگیری دما ایفا میکند.
اهمیت محاسبه دقیق ظرفیت بارگذاری ترموول
در کاربردهای Heavy Duty، بارهای استاتیک و دینامیک وارد بر ترموول میتوانند باعث خستگی فلز، رزونانس و در نهایت شکست مکانیکی شوند. به همین دلیل، ظرفیت بارگذاری ترموول TA575 با دقت بسیار بالا و بر اساس استانداردهای مهندسی محاسبه میشود. عواملی مانند فشار فرآیندی، سرعت و چگالی سیال، طول غوطهوری، شکل ساقه و متریال ساخت در این محاسبات لحاظ میگردد تا ایمنی کامل سیستم تضمین شود.
آزمونهای کیفی و تستهای غیرمخرب
کیفیت و قابلیت اطمینان ترموول TA575 با انجام مجموعهای از تستهای پیشرفته و غیرمخرب (NDT) اثبات میشود. این آزمونها شامل تست نفوذ رنگ (Dye Penetration Test) برای شناسایی ترکها و ناپیوستگیهای سطحی، تست اولتراسونیک برای بررسی یکنواختی و سلامت ساختار داخلی، تست نشتی هلیوم برای اطمینان از آببندی کامل اتصال فلنجی و تست تحمل فشار برای بررسی عملکرد ترموول در فشارهای بسیار بالا است. علاوه بر این، تستهای متنوع مواد اولیه نیز قبل و بعد از فرآیند ماشینکاری انجام میگیرد.
طراحیشده برای ترمومترهای مقاومتی و ترموکوپل
ترموول Endress+Hauser iTEMP iTHERM ModuLine TA575 برای استفاده در کنار ترمومترهای مقاومتی (RTD) و ترموکوپلها (Thermocouple) طراحی شده است. این سازگاری بالا باعث میشود TA575 در گستره وسیعی از فرآیندهای صنعتی، از اندازهگیری دما در سیالات خورنده با فشار بالا تا گازهای بسیار داغ، قابل استفاده باشد و دقت اندازهگیری بدون آسیب به سنسور حفظ شود.
Measuring Principle و ساختار Bar Stock Thermowell
اصل طراحی ترموول TA575 مبتنی بر Bar Stock Thermowell است. این بدان معناست که بدنه ترموول از یک میلگرد فلزی توپر و یکپارچه ساخته میشود. این روش ساخت در مقایسه با ترموولهای ساختهشده از لوله یا نوع Fabricated، استحکام مکانیکی بسیار بالاتری ایجاد کرده و مقاومت عالی در برابر فشار، ارتعاش و شوکهای حرارتی فراهم میکند.
ویژگیهای کلی طراحی و سبک متریک
ترموول TA575 دارای طراحی متریک بوده و از اکستنشن گرد استفاده میکند. این طراحی باعث توزیع یکنواخت تنشهای مکانیکی در طول ترموول شده و عملکرد پایدار آن را در شرایط سخت فرآیندی تضمین میکند. سبک متریک همچنین یکپارچگی بهتر با تجهیزات و استانداردهای رایج صنعتی را فراهم میسازد.
اتصال فرآیندی فلنجی و اهمیت آن
اتصال فرآیندی ترموول Endress+Hauser iTEMP iTHERM ModuLine TA575 بهصورت فلنجی انجام میشود. این فلنجها با جوش دوطرفه استاندارد یا جوش نفوذ کامل (Full Penetration Weld) به بدنه ترموول متصل میشوند که بالاترین سطح استحکام و ایمنی را فراهم میکند. اتصال فلنجی، انتخابی ایدهآل برای خطوط فشاربالا، فرآیندهای حساس و کاربردهایی است که نیاز به دمونتاژ و سرویس دورهای دارند.
انعطافپذیری در انتخاب ابعاد و پیکربندی
یکی از مزایای مهم ترموول TA575، امکان انتخاب طول اکستنشن، طول غوطهوری، طول مخروطی و ابعاد Bar Stock متناسب با نیاز فرآیند است. این انعطافپذیری به مهندسان اجازه میدهد تا ترموول را دقیقاً مطابق با شرایط واقعی کاری طراحی کرده و بهترین توازن بین استحکام مکانیکی و پاسخدهی حرارتی به دست آورند.
حداکثر طول غوطهوری استاندارد
حداکثر طول غوطهوری استاندارد ترموول Endress+Hauser iTEMP iTHERM ModuLine TA575 برابر با 1000 میلیمتر (39.37 اینچ) است. این طول پاسخگوی اکثر نیازهای صنعتی رایج بوده و امکان قرارگیری مناسب سنسور در ناحیه اصلی جریان یا واکنش فرآیند را فراهم میکند.
طول غوطهوری سفارشی برای کاربردهای خاص
در کاربردهایی که به نفوذ عمیقتر سنسور نیاز است، ترموول TA575 میتواند بهصورت سفارشی تا 5000 میلیمتر (196.85 اینچ) تولید شود. این ویژگی برای مخازن بزرگ، راکتورهای عمیق و خطوط لوله با قطر زیاد اهمیت ویژهای دارد.
اتصال به هد و Head Connection
اتصال ترموول TA575 به هد اندازهگیری از طریق رزوه داخلی انجام میشود. این رزوه میتواند بهصورت 1/2 اینچ NPT یا 1/2 اینچ NPSM انتخاب شود. این تنوع در اتصال هد، سازگاری گستردهای با انواع هدهای استاندارد و ترانسمیترهای صنعتی Endress+Hauser و سایر برندهای معتبر فراهم میکند.
تنوع اتصالات فرآیندی فلنجی
ترموول Endress+Hauser iTEMP iTHERM ModuLine TA575 با طیف بسیار وسیعی از اتصالات فلنجی عرضه میشود. این اتصالات شامل فلنجهای ASME RF و RTJ در سایزها و کلاسهای فشاری مختلف از جمله ASME 1 اینچ کلاس 150، 300 و 600، ASME 1½ اینچ کلاسهای 150، 300، 600 و 1500، ASME 2 اینچ کلاسهای 300 و 600 و همچنین فلنجهای DIN شامل DN25 PN16، DN25 PN40، DN40 PN40 و DN50 PN40 است. این تنوع، امکان انتخاب دقیق فلنج متناسب با فشار، دما و استاندارد خط لوله را فراهم میکند.
قطر ریشه ترموول و نقش آن در استحکام
قطر ریشه ترموول TA575 برابر با 27 میلیمتر (1.06 اینچ) است. این قطر بزرگ، استحکام مکانیکی بسیار بالایی ایجاد میکند و باعث میشود ترموول بتواند در فشارهای بسیار بالا و شرایط ارتعاشی شدید عملکرد ایمن و پایدار داشته باشد.
متریالهای در تماس مستقیم با سیال
بخشهای در تماس با فرآیند در ترموول Endress+Hauser iTEMP iTHERM ModuLine TA575 از فولادهای زنگنزن با کیفیت بالا ساخته میشوند. این متریالها شامل 1.4401 (316)، 1.4404 (316L) و 1.4571 (316Ti) هستند که مقاومت بسیار خوبی در برابر خوردگی، اکسیداسیون و تنشهای حرارتی ارائه میدهند.
اهمیت انتخاب متریال مناسب
انتخاب صحیح متریال برای ترموول TA575 تأثیر مستقیمی بر طول عمر، ایمنی و عملکرد آن دارد. فولاد 316L برای بسیاری از محیطهای شیمیایی و خورنده گزینهای ایدهآل است، در حالی که فولاد 316Ti به دلیل تثبیت با تیتانیوم، مقاومت بهتری در برابر دماهای بالا و خزش حرارتی دارد.
پرداخت سطح بخشهای ترشونده
ترموول TA575 با سطوح پرداخت مختلف برای بخشهای در تماس با سیال عرضه میشود. زبری سطح میتواند کمتر از 0.8 میکرومتر یا کمتر از 1.6 میکرومتر باشد. پرداخت سطح مناسب باعث کاهش رسوبگذاری، بهبود جریان سیال، افزایش مقاومت در برابر خوردگی و افزایش طول عمر ترموول میشود.
طراحی ساقه مخروطی و مزایای آن
ساقه ترموول Endress+Hauser iTEMP iTHERM ModuLine TA575 بهصورت مخروطی (Conical Stem) طراحی شده است. این طراحی موجب کاهش نیروهای هیدرودینامیکی، کاهش ارتعاشات ناشی از جریان سیال و بهبود رفتار دینامیکی ترموول در شرایط کاری شدید میشود.
شکل نوک ترموول
نوک ترموول TA575 میتواند در سه حالت صاف، مخروطی و مخروطی کشیده (Conical Tapered) ارائه شود. نوک مخروطی کشیده بهویژه در فرآیندهایی با جریان سیال پرسرعت، باعث کاهش تنشهای وارد بر ترموول و افزایش طول عمر آن میشود.
محدوده دمای کاری گسترده
ترموول Endress+Hauser iTEMP iTHERM ModuLine TA575 قابلیت کار در محدوده دمایی منفی 200 تا مثبت 700 درجه سانتیگراد معادل منفی 328 تا مثبت 1292 درجه فارنهایت را دارد. این بازه وسیع، استفاده از ترموول را در فرآیندهای سرد، گرم و بسیار داغ ممکن میسازد.
حداکثر فشار فرآیندی استاتیک
حداکثر فشار فرآیندی استاتیک قابل تحمل توسط ترموول TA575 برابر با 500 بار (7252 psi) است. این میزان تحمل فشار، بیانگر استحکام فوقالعاده ساختار Bar Stock و کیفیت بالای اتصال فلنجی و جوشکاری این ترموول است.
عملکرد در فشار بالا و دمای 400 درجه سانتیگراد
در دمای 400 درجه سانتیگراد، حداکثر فشار قابل تحمل ترموول Endress+Hauser iTEMP iTHERM ModuLine TA575 به نوع اتصال فرآیندی فلنجی بستگی دارد. انتخاب صحیح کلاس فشار فلنج نقش مهمی در تضمین ایمنی و عملکرد قابل اطمینان ترموول در این شرایط ایفا میکند.
جمعبندی نهایی
ترموول Endress+Hauser iTEMP iTHERM ModuLine TA575 یک راهکار حرفهای، فوقمقاوم و مهندسیشده برای کاربردهای صنعتی سنگین است. ساختار Bar Stock، اتصال فرآیندی فلنجی با جوش نفوذ کامل، ساقه مخروطی، تنوع فلنجها، متریالهای باکیفیت، امکان انتخاب طول غوطهوری استاندارد و سفارشی، پرداخت سطح متنوع و انجام آزمونهای غیرمخرب گسترده، این ترموول را به یکی از بهترین گزینهها برای صنایع نفت، گاز، پتروشیمی، شیمیایی و نیروگاهی تبدیل کرده است. TA575 نماد ایمنی، دوام و دقت در اندازهگیری دما در سختترین شرایط فرآیندی به شمار میرود.
