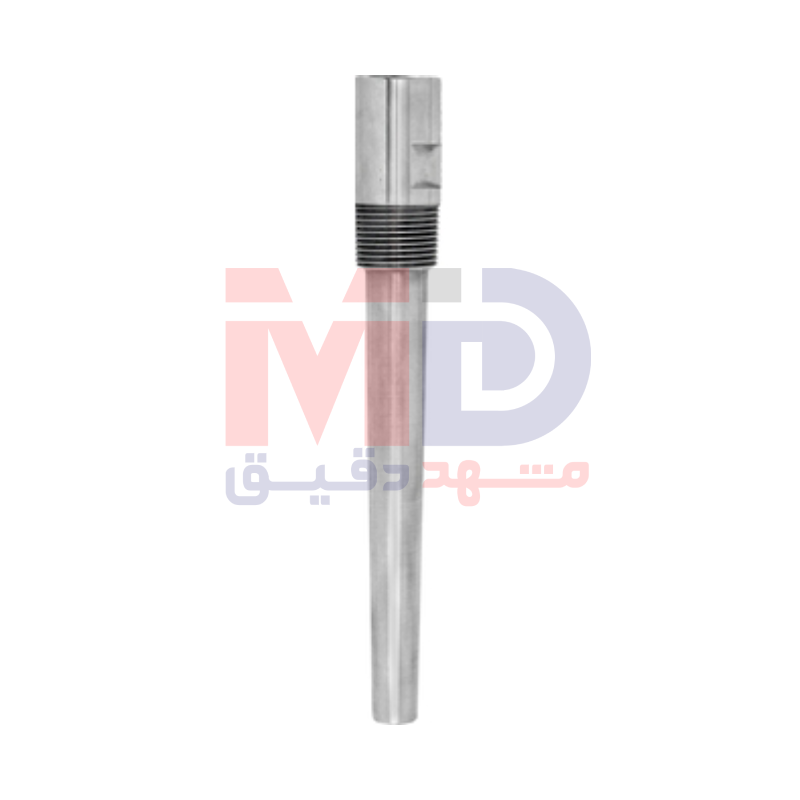

معرفی کلی ترموول Endress+Hauser iTEMP iTHERM ModuLine TA557
ترموول Endress+Hauser iTEMP iTHERM ModuLine TA557 یکی از قدرتمندترین و پیشرفتهترین ترموولهای صنعتی این شرکت است که بهطور خاص برای کاربردهای بسیار سنگین (Heavy Duty Applications) طراحی شده است. این ترموول با بهرهگیری از ساختار Bar Stock ماشینکاریشده از شمش توپر، طراحی مخروطی ساقه، تحمل فشارهای بسیار بالا و انجام آزمونهای کیفی گسترده، نقش اساسی در حفاظت بلندمدت سنسورهای اندازهگیری دما در شرایط فرآیندی خشن و پرتنش ایفا میکند. TA557 بهعنوان عضوی از خانواده ماژولار iTEMP iTHERM ModuLine، انعطافپذیری بالایی در انتخاب ابعاد، متریال و اتصالات فرآیندی ارائه میدهد و برای استفاده در صنایع حیاتی کاملاً ایدهآل است.
جایگاه ترموول TA557 در کاربردهای Heavy Duty
در صنایع سنگین مانند نفت و گاز، پتروشیمی، پالایشگاهها، نیروگاهها و صنایع شیمیایی، شرایط عملیاتی معمولاً شامل فشارهای بسیار بالا، دماهای شدید، جریانهای پرسرعت سیال، ارتعاشات مداوم و شوکهای حرارتی ناگهانی است. در چنین شرایطی، ترموول تنها یک قطعه مکانیکی ساده نیست، بلکه یک عنصر ایمنی حیاتی محسوب میشود. ترموول Endress+Hauser TA557 برای پاسخگویی دقیق به همین نیازها طراحی شده و با ایجاد یک سد مکانیکی مطمئن، سنسور دما را از تماس مستقیم با محیط فرآیندی محافظت میکند.
Field of Application و ضرورت محاسبه دقیق ظرفیت بارگذاری
به دلیل شرایط بسیار چالشبرانگیز در کاربردهای Heavy Duty، ظرفیت بارگذاری ترموول باید با دقت بسیار بالا محاسبه شود. هرگونه خطا در این محاسبات میتواند منجر به شکست مکانیکی، نشتی فرآیندی یا از کار افتادن سیستم اندازهگیری شود. در ترموول TA557، این محاسبات بر اساس استانداردهای مهندسی و تجربه عملی گسترده Endress+Hauser انجام میشود تا ایمنی و قابلیت اطمینان در سطح حداکثری تضمین گردد.
آزمونهای کیفی و غیرمخرب برای تضمین اطمینان
برای اثبات کیفیت مواد اولیه و صحت فرآیند ساخت، ترموول Endress+Hauser iTEMP iTHERM ModuLine TA557 تحت مجموعهای از آزمونهای پیشرفته کیفی قرار میگیرد. این آزمونها شامل آزمون نفوذ رنگ (Dye Penetration Test) جهت شناسایی ترکهای سطحی، تست اولتراسونیک (Ultrasound Test) برای بررسی یکنواختی ساختار داخلی، آزمون نشتی هلیوم (Helium Leakage Test) جهت اطمینان از آببندی کامل و تست تحمل فشار (Pressure Endurance Test) برای تأیید مقاومت در برابر فشارهای بالا است. همچنین آزمایشهای غیرمخرب مختلف دیگری نیز برای بررسی کیفیت مواد و فرآیند ماشینکاری انجام میشود.
حفاظت مطمئن از سنسور دما در طولانیمدت
یکی از اهداف اصلی طراحی ترموول TA557، فراهم کردن حفاظت مطمئن و بلندمدت از سنسور دما در برابر شرایط خشن فرآیندی است. این ترموول قادر است سنسور را در برابر فشار، خوردگی، ارتعاش و شوکهای مکانیکی محافظت کند و در عین حال، امکان تعویض اینسرت (Insert) در حین عملکرد فرآیند را فراهم آورد. این ویژگی باعث افزایش بهرهوری، کاهش توقف خطوط تولید و بهینهسازی هزینههای نگهداری میشود.
سازگاری با سنسورهای دمای RTD و ترموکوپل
ترموول Endress+Hauser TA557 برای استفاده همراه با ترمومترهای مقاومتی (RTD) و ترموکوپلها (TC) طراحی شده است. این سازگاری گسترده، امکان استفاده از TA557 را در طیف وسیعی از کاربردهای صنعتی فراهم میکند و باعث میشود اندازهگیری دما حتی در سختترین شرایط کاری نیز با دقت و پایداری انجام شود.
Measuring Principle و ساختار Bar Stock
اصل اندازهگیری در ترموول TA557 مبتنی بر Bar Stock Thermowell است. در این نوع طراحی، ترموول از یک شمش فلزی توپر ماشینکاری میشود که استحکام مکانیکی بسیار بالاتری نسبت به ترموولهای ساختهشده از لوله دارد. این ساختار موجب افزایش مقاومت در برابر فشارهای استاتیک بسیار بالا و تنشهای دینامیکی ناشی از جریان سیال میشود.
Characteristic و سبک طراحی متریک
ترموول Endress+Hauser iTEMP iTHERM ModuLine TA557 با Metric Style طراحی شده و دارای ساختار ماژولار و Round Extension است. این طراحی، نصب آسان هد و ترانسمیتر دما را ممکن کرده و تطبیقپذیری بالایی با الزامات پروژههای صنعتی مختلف فراهم میسازد.
انعطافپذیری در انتخاب ابعاد و پارامترها
یکی از مزیتهای کلیدی TA557، امکان انتخاب طول اکستنشن، طول غوطهوری و ابعاد Bar Stock بر اساس نیازهای دقیق فرآیند است. این قابلیت باعث میشود مهندسان بتوانند ترموول را دقیقاً مطابق شرایط عملیاتی، دبی سیال، فشار، دما و استانداردهای ایمنی طراحی کنند و به بالاترین سطح اطمینان دست یابند.
تنوع متریال و اتصالات فرآیندی
ترموول TA557 با طیف گستردهای از متریالهای استاندارد و اتصالات فرآیندی متنوع ارائه میشود. علاوه بر نسخههای رایج، امکان سفارش نسخههای خاص مطابق با مشخصات فنی پروژه نیز وجود دارد که این ویژگی، TA557 را به گزینهای بسیار انعطافپذیر برای صنایع مختلف تبدیل میکند.
پرداختهای مختلف سطح و اهمیت آنها
برای بخشهای در تماس مستقیم با سیال، ترموول Endress+Hauser TA557 با پرداختهای سطحی مختلف ارائه میشود. زبری سطح میتواند کمتر از 0.8 میکرومتر یا کمتر از 1.6 میکرومتر انتخاب شود. این گزینهها نقش مهمی در کاهش خوردگی، جلوگیری از تجمع رسوبات و افزایش دوام تجهیز در شرایط فرآیندی سخت ایفا میکنند.
طراحی ساقه مخروطی و مزایای آن
ساقه ترموول Endress+Hauser iTEMP iTHERM ModuLine TA557 بهصورت مخروطی (Conical Stem) طراحی شده است. این نوع طراحی باعث کاهش نیروهای هیدرودینامیکی، افزایش مقاومت در برابر ارتعاشات و بهبود پایداری مکانیکی ترموول در برابر جریانهای پرسرعت سیال میشود.
Head Connection و اتصال به هد اندازهگیری
اتصال ترموول TA557 به هد اندازهگیری از طریق رزوه داخلی 1/2 اینچ NPT انجام میشود. این نوع اتصال، یک استاندارد متداول صنعتی بوده و امکان نصب انواع هدها و ترانسمیترهای دما را بهصورت ایمن و ساده فراهم میکند.
طول غوطهوری استاندارد
حداکثر طول غوطهوری استاندارد ترموول Endress+Hauser TA557 برابر با 1000 میلیمتر (39.37 اینچ) است. این طول برای بسیاری از کاربردهای صنعتی کافی بوده و نیاز اغلب پروژهها را بدون سفارشیسازی برآورده میسازد.
طول غوطهوری سفارشی برای کاربردهای خاص
در صورت نیاز، ترموول TA557 میتواند با طول غوطهوری سفارشی تا 5000 میلیمتر (196.85 اینچ) تولید شود. این قابلیت استفاده از TA557 را در مخازن عمیق، خطوط لوله بزرگ و فرآیندهای خاص ممکن میسازد.
Process Connection رزوهای
در بخش اتصال فرآیندی رزوهای، ترموول TA557 از رزوه 1 اینچ NPT پشتیبانی میکند. این نوع اتصال به دلیل مقاومت بالا و سهولت نصب، در بسیاری از کاربردهای Heavy Duty گزینهای متداول محسوب میشود.
Process Connection فلنجی مطابق ASME
ترموول Endress+Hauser TA557 با مجموعهای گسترده از اتصالات فلنجی مطابق استاندارد ASME B16.5 ارائه میشود. این اتصالات شامل فلنجهای 1 اینچ، 1 اینچ و نیم و 2 اینچ در کلاسهای فشاری 150، 300 و 600، بهصورت RF و RTJ هستند که امکان استفاده ایمن در فشارهای بالا را فراهم میکنند.
قطر ریشه ترموول و نقش آن در استحکام
قطر ریشه ترموول TA557 برابر با 25 میلیمتر (0.98 اینچ) است. این قطر بزرگ، استحکام مکانیکی بسیار بالایی ایجاد میکند و نقش مهمی در تحمل نیروهای خمشی، ارتعاشات و فشارهای دینامیکی دارد.
متریالهای در تماس با سیال
بخشهای در تماس با سیال در ترموول Endress+Hauser iTEMP iTHERM ModuLine TA557 میتوانند از متریالهای 1.4401 (316)، 1.4404 (316L)، 1.4571 (316Ti)، 2.4819 (Alloy C276) و 2.4360 (Alloy 400) ساخته شوند. این تنوع متریال امکان انتخاب دقیق بر اساس نوع سیال و شرایط خورندگی را فراهم میکند.
اهمیت انتخاب متریال مناسب
انتخاب متریال مناسب برای ترموول TA557 نقش کلیدی در عملکرد بلندمدت آن دارد. برای محیطهای بسیار خورنده، Alloy C276 گزینهای ایدهآل است، در حالی که Alloy 400 و آلیاژهای استنلس استیل سری 316 برای بسیاری از کاربردهای صنعتی متداول و قابل اعتماد هستند.
Tip Shape و طراحی نوک ترموول
نوک ترموول TA557 میتواند بهصورت صاف (Straight) یا مخروطی (Conical) طراحی شود. این انتخاب به مهندسان اجازه میدهد با توجه به سرعت جریان سیال و شرایط مکانیکی فرآیند، بهترین گزینه را انتخاب کنند.
محدوده دمای کاری
محدوده دمای کاری ترموول Endress+Hauser TA557 از منفی 200 تا مثبت 700 درجه سانتیگراد معادل منفی 328 تا مثبت 1292 درجه فارنهایت است. این بازه دمایی گسترده، استفاده از این ترموول را در کاربردهای متنوع صنعتی ممکن میسازد.
تحمل فشار فرآیندی استاتیک
حداکثر فشار فرآیندی استاتیک قابل تحمل برای ترموول TA557 برابر با 500 بار (7252 psi) است. این مقدار نشاندهنده استحکام فوقالعاده و قابلیت اطمینان بسیار بالای این محصول در شرایط کاری سخت است.
تحمل فشار در دمای بالا
در دمای 400 درجه سانتیگراد، ترموول TA557 همچنان قادر است فشاری تا 300 بار (4351 psi) را تحمل کند. این ویژگی نشاندهنده طراحی مهندسیشده دقیق و کیفیت بالای مواد بهکاررفته در این ترموول است.
جمعبندی نهایی
ترموول Endress+Hauser iTEMP iTHERM ModuLine TA557 یک راهکار حرفهای، بسیار مقاوم و انعطافپذیر برای کاربردهای Heavy Duty است. ساختار Bar Stock، ساقه مخروطی، قطر ریشه بزرگ، تنوع متریال و اتصالات فرآیندی، پرداختهای سطحی متنوع و انجام تستهای کیفی پیشرفته، این ترموول را به انتخابی ایدهآل برای صنایع سنگین و فرآیندهای بحرانی تبدیل کرده است. TA557 نمایانگر تعهد Endress+Hauser به کیفیت، ایمنی و نوآوری در حوزه اندازهگیری دما و حفاظت از فرآیند است.
