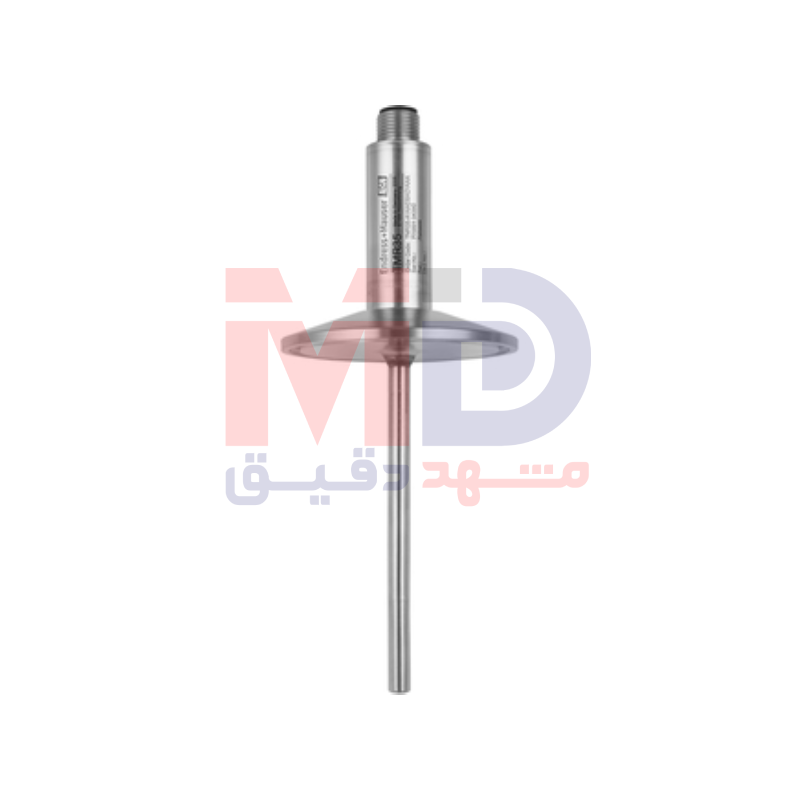

ترمومتر Endress+Hauser TMR35

معرفی کلی ترمومتر Endress+Hauser TMR35

ترمومتر Endress+Hauser TMR35 یکی از ترمومترهای کامپکت و بهداشتی این برند معتبر آلمانی است که به‌طور ویژه برای پاسخ‌گویی به نیازهای سخت‌گیرانه صنایع غذایی و نوشیدنی و همچنین علوم زیستی طراحی شده است. این محصول ترکیبی از طراحی بهداشتی، دقت بالا، پاسخ زمانی بسیار سریع و ساختار مقاوم تمام استنلس استیل را ارائه می‌دهد و به همین دلیل در بسیاری از فرآیندهای حساس که ایمنی، کیفیت و قابلیت اطمینان اهمیت بالایی دارند، مورد استفاده قرار می‌گیرد.

فلسفه طراحی و جایگاه TMR35

هدف Endress+Hauser از توسعه TMR35، ارائه یک ترمومتر اقتصادی و در عین حال کاملاً حرفه‌ای بوده است که بتواند ضمن اشغال حداقل فضا، بالاترین سطح عملکرد و سازگاری با الزامات بهداشتی را تضمین کند. این محصول برای محیط‌هایی طراحی شده که هم محدودیت فضا وجود دارد و هم دقت و سرعت پاسخ اندازه‌گیری دما نقش حیاتی در کیفیت محصول نهایی ایفا می‌کند.

حوزه کاربرد و Field of Application

ترمومتر Endress+Hauser TMR35 با تمرکز بر بهره‌وری اقتصادی، استفاده بهینه از فضا، عملکرد قابل اعتماد، راه‌اندازی آسان و طراحی کاملاً بهداشتی، تمامی الزامات صنایع Food & Beverage و Life Science را برآورده می‌کند. این تجهیز به‌صورت گسترده در فرآیندهایی مورد استفاده قرار می‌گیرد که رعایت استانداردهای بهداشتی بین‌المللی الزامی بوده و امکان شستشو و استریل‌سازی مداوم وجود دارد.

کاربرد در صنایع غذایی و نوشیدنی

در صنایع غذایی و نوشیدنی، کنترل دقیق دما یکی از کلیدی‌ترین پارامترها برای تضمین کیفیت، ایمنی و یکنواختی محصول است. TMR35 با طراحی بهداشتی و تأییدیه‌های معتبر، به‌راحتی در فرآیندهایی مانند آماده‌سازی مواد اولیه، پاستوریزاسیون، تخمیر، ذخیره‌سازی و انتقال سیالات مورد استفاده قرار می‌گیرد.

کاربرد در صنایع علوم زیستی

در صنایع دارویی و زیست‌فناوری، الزامات سخت‌گیرانه‌تری برای تجهیزات اندازه‌گیری وجود دارد. ترمومتر TMR35 به دلیل طراحی کاملاً بهداشتی، پرداخت سطح مناسب و قابلیت شستشوی مکرر، گزینه‌ای مطمئن برای این حوزه به‌شمار می‌رود و می‌تواند در خطوط تولید دارو، محلول‌های تزریقی و فرآیندهای استریل مورد استفاده قرار گیرد.

محل‌های معمول نصب

این ترمومتر کامپکت به‌طور معمول در مخازن و لوله‌ها نصب می‌شود و به دلیل تنوع اتصالات بهداشتی، قابلیت انطباق با طیف گسترده‌ای از تجهیزات فرآیندی را دارد. طراحی جمع‌وجور آن، نصب در فضاهای محدود را نیز امکان‌پذیر می‌سازد.

محدوده اندازه‌گیری دما

ترمومتر Endress+Hauser TMR35 قادر به اندازه‌گیری دما در بازه منفی 50 تا مثبت 150 درجه سانتی‌گراد معادل منفی 58 تا مثبت 302 درجه فارنهایت است. در صورت استفاده از نسخه مجهز به Neck، محدوده اندازه‌گیری تا 200 درجه سانتی‌گراد معادل 392 درجه فارنهایت افزایش می‌یابد.

انعطاف‌پذیری در انتخاب Neck

ارائه TMR35 در نسخه‌های با Neck یا بدون Neck، انعطاف بالایی را برای طراحان سیستم فراهم می‌کند. استفاده از Neck در دماهای بالاتر، موجب محافظت بهتر از اجزای الکترونیکی و افزایش طول عمر تجهیز می‌شود.

اصل اندازه‌گیری دما

اصل اندازه‌گیری در TMR35 مبتنی بر Resistance Temperature Detector یا RTD است. این اصل اندازه‌گیری به دلیل دقت بسیار بالا، پایداری طولانی‌مدت و تکرارپذیری عالی، به‌عنوان یکی از مطمئن‌ترین روش‌های اندازه‌گیری دما در کاربردهای صنعتی و بهداشتی شناخته می‌شود.

سنسور Pt100 و ساختار چهار سیمه

این ترمومتر از سنسور Pt100 چهار سیمه یا ترانسمیتر قابل برنامه‌ریزی با خروجی 4 تا 20 میلی‌آمپر استفاده می‌کند. ساختار چهار سیمه باعث حذف اثر مقاومت کابل‌ها شده و دقت بالای اندازه‌گیری را تضمین می‌کند.

طراحی کامپکت تمام استنلس استیل

یکی از مهم‌ترین مزایای TMR35، طراحی کوچک و فشرده آن است که به‌طور کامل از استنلس استیل ساخته شده است. این طراحی نه‌تنها مقاومت مکانیکی و شیمیایی بالایی ایجاد می‌کند، بلکه امکان تمیزکاری آسان و استفاده در محیط‌های بهداشتی را نیز فراهم می‌سازد.

دقت بالا حتی با طول غوطه‌وری کم

ترمومتر Endress+Hauser TMR35 حتی با طول‌های غوطه‌وری کوتاه نیز دقت بسیار بالایی ارائه می‌دهد. این ویژگی به‌ویژه در شرایطی که محدودیت فضا برای نصب وجود دارد، اهمیت بالایی دارد.

زمان پاسخ حرارتی بسیار کوتاه

یکی از نقاط قوت اصلی TMR35، پاسخ زمانی فوق‌العاده سریع آن است. زمان پاسخ t50 برابر با 1 ثانیه و t90 برابر با 2 ثانیه می‌باشد که آن را به گزینه‌ای ایده‌آل برای فرآیندهایی با تغییرات سریع دما تبدیل می‌کند.

تأثیر پاسخ سریع بر کنترل فرآیند

پاسخ سریع حرارتی موجب می‌شود تغییرات دما در کوتاه‌ترین زمان ممکن شناسایی شوند و سیستم کنترل فرآیند بتواند واکنش مناسب و به‌موقع نشان دهد. این موضوع نقش مهمی در افزایش کیفیت محصول و کاهش ضایعات ایفا می‌کند.

ساختار پروب و اینسرت

TMR35 دارای پروب از نوع Pipe version است که با سیم‌های ایزوله و غیرقابل انعطاف طراحی شده است. این ساختار، استحکام مکانیکی بالا و پایداری سیگنال اندازه‌گیری را تضمین می‌کند.

استفاده با یا بدون ترموول

این ترمومتر انعطاف‌پذیری بالایی در نحوه نصب دارد و می‌تواند بدون ترموول، همراه با ترموول یا به‌صورت یکپارچه با ترموول‌های Tee یا Elbow مورد استفاده قرار گیرد. این قابلیت باعث سازگاری بالا با شرایط مختلف فرآیندی می‌شود.

قطر خارجی پروب

ترمومتر Endress+Hauser TMR35 در قطرهای خارجی 3 میلی‌متر معادل 0.12 اینچ و 6 میلی‌متر معادل 0.24 اینچ عرضه می‌شود. این تنوع امکان انتخاب بهترین گزینه متناسب با نیاز زمان پاسخ یا استحکام مکانیکی را فراهم می‌سازد.

طول غوطه‌وری قابل سفارش

حداکثر طول غوطه‌وری ترمومتر TMR35 بنا به درخواست مشتری تا 600 میلی‌متر معادل 23.62 اینچ قابل ارائه است. این ویژگی امکان استفاده از تجهیز در مخازن و لوله‌های با عمق‌های مختلف را فراهم می‌کند.

متریال لوله محافظ و ترموول

لوله محافظ و ترموول این ترمومتر از استنلس استیل 316L با شماره متریال 1.4404 ساخته می‌شود. این متریال مقاومت بسیار بالایی در برابر خوردگی و شرایط شیمیایی فرآیندهای بهداشتی دارد.

طراحی نوک سنسور

نوک سنسور در TMR35 به‌صورت صاف طراحی شده است که موجب پاسخ حرارتی یکنواخت و نصب ساده در کاربردهای مختلف می‌شود.

زبری سطح و پرداخت بهداشتی

ترمومتر Endress+Hauser TMR35 با زبری سطح Ra برابر 0.4 میکرومتر معادل 16 میکرواینچ یا 0.8 میکرومتر معادل 32 میکرواینچ عرضه می‌شود. این سطوح پرداخت، الزامات بهداشتی سخت‌گیرانه صنایع غذایی و دارویی را برآورده می‌کنند.

اتصالات فرآیندی بهداشتی

TMR35 مجهز به مجموعه‌ای کامل از اتصالات فرآیندی بهداشتی است که شامل سیستم آب‌بندی مخروطی G1/2 فلزی، اتصال کلمپی مطابق ISO 2852 و DIN 32676، اتصال پیچی مطابق DIN 11851 و اتصال Varivent می‌باشد.

انعطاف‌پذیری در نصب

تنوع اتصالات بهداشتی باعث می‌شود ترمومتر Endress+Hauser TMR35 به‌راحتی در خطوط موجود نصب شده و نیاز به تغییرات اساسی در طراحی فرآیند نداشته باشد.

محدوده دمای کاری سنسور

دامنه دمای کاری سنسور Pt100 در این ترمومتر از منفی 50 تا مثبت 200 درجه سانتی‌گراد معادل منفی 58 تا مثبت 392 درجه فارنهایت است.

فشار کاری مجاز

حداکثر فشار فرآیندی استاتیک در دمای 20 درجه سانتی‌گراد برابر با 100 بار معادل 1450 psi است که نشان‌دهنده استحکام بالای طراحی مکانیکی این تجهیز می‌باشد.

دقت اندازه‌گیری

دقت اندازه‌گیری ترمومتر Endress+Hauser TMR35 مطابق با Class A استاندارد IEC 60751 است که دقت و قابلیت اطمینان بالایی را در اندازه‌گیری دما تضمین می‌کند.

خروجی سیگنال و ترانسمیتر

این ترمومتر دارای خروجی 4 تا 20 میلی‌آمپر است و می‌تواند با سنسور Pt100 چهار سیمه یا ترانسمیتر قابل برنامه‌ریزی ارائه شود.

عدم وجود هد ترانسمیتر

در طراحی TMR35 هد ترانسمیتر مجزا وجود ندارد و سیگنال اندازه‌گیری به‌صورت مستقیم به سیستم کنترل ارسال می‌شود که این امر باعث کوچک‌تر شدن ابعاد و کاهش پیچیدگی نصب می‌گردد.

نرم‌افزار ReadWin® 2000

پیکربندی و مشاهده اطلاعات ترمومتر از طریق نرم‌افزار رایگان ReadWin® 2000 انجام می‌شود. این نرم‌افزار امکان تنظیم پارامترها، مشاهده وضعیت سنسور و عیب‌یابی را به‌صورت ساده فراهم می‌کند.

تشخیص خطا و ایمنی فرآیند

در صورت قطع سنسور یا اتصال کوتاه، ترمومتر TMR35 اطلاعات خرابی را مطابق با استاندارد NAMUR NE43 ارسال می‌کند. این ویژگی موجب افزایش ایمنی فرآیند و جلوگیری از بروز خطاهای جدی می‌شود.

طراحی کاملاً بهداشتی

طراحی TMR35 کاملاً Hygienic Compatible بوده و با اصول بهداشتی سخت‌گیرانه سازگار است. تمامی سطوح در تماس با فرآیند به‌گونه‌ای طراحی شده‌اند که از تجمع آلودگی جلوگیری شود.

گواهی‌ها و تأییدیه‌های بهداشتی

این ترمومتر دارای نشان 3-A و گواهی EHEDG است که تأیید می‌کند برای کاربردهای بهداشتی در صنایع غذایی و دارویی کاملاً مناسب است.

تأییدیه‌های ایمنی و دریایی

ترمومتر Endress+Hauser TMR35 دارای Marine Approval می‌باشد که امکان استفاده در کاربردهای دریایی و صنایع مرتبط را فراهم می‌سازد.

استاندارد UL

این محصول همچنین مطابق با استاندارد UL 3111-1 تأیید شده است که نشان‌دهنده ایمنی الکتریکی و کیفیت ساخت بالای آن است.

کاهش هزینه‌های مالکیت

ساختار ساده، عدم نیاز به نگهداری پیچیده، نصب آسان و طول عمر بالا باعث می‌شود هزینه کل مالکیت ترمومتر TMR35 در مقایسه با بسیاری از محصولات مشابه کمتر باشد.

جمع‌بندی نهایی

ترمومتر Endress+Hauser TMR35 یک راهکار کامپکت، دقیق، سریع و کاملاً بهداشتی برای اندازه‌گیری دما در صنایع غذایی، نوشیدنی و علوم زیستی است. طراحی تمام استنلس استیل، پاسخ حرارتی بسیار کوتاه، دقت Class A، اتصالات بهداشتی متنوع، امکان استفاده با یا بدون ترموول، نرم‌افزار پیکربندی رایگان و تأییدیه‌های معتبر بین‌المللی، این محصول را به انتخابی ایده‌آل برای مهندسان و کارشناسان فرآیندی تبدیل کرده است که به دنبال اندازه‌گیری دمای مطمئن، اقتصادی و منطبق با الزامات بهداشتی هستند.
