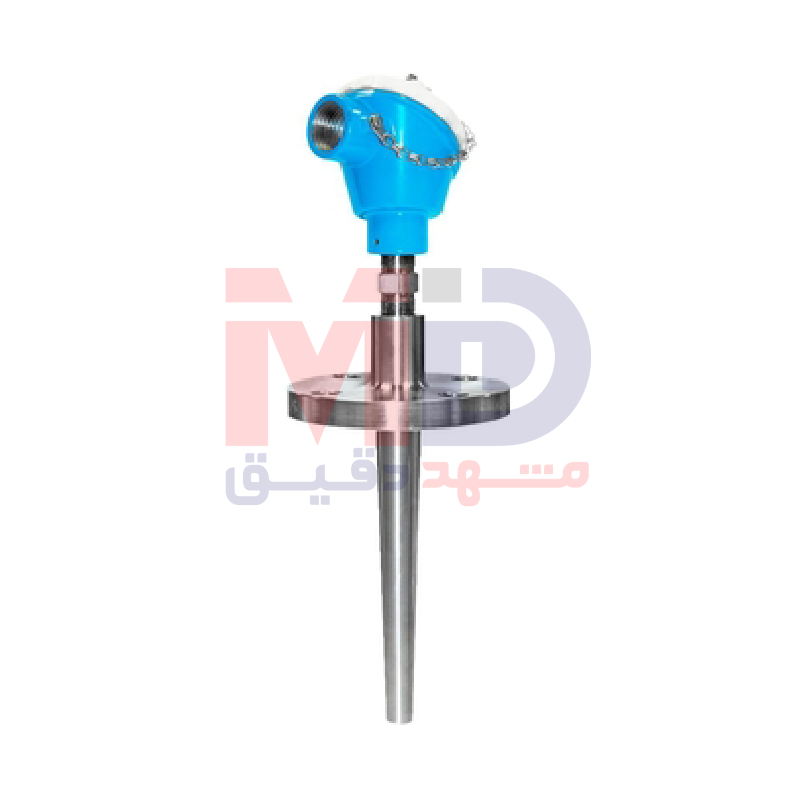

ترمومتر Endress+Hauser iTEMP TH14

معرفی کلی ترمومتر Endress+Hauser iTEMP TH14

ترمومتر Endress+Hauser iTEMP TH14 یکی از پیشرفته‌ترین و مستحکم‌ترین ترمومترهای ماژولار این شرکت است که به‌طور ویژه برای کاربردهای صنعتی در محیط‌های بسیار خشن طراحی شده است. این محصول به‌عنوان یک مجموعه کامل اندازه‌گیری دما، شامل سنسور RTD، اینسرت، ترموول Barstock و اتصال فرآیندی فلنجی می‌باشد و امکان تجهیز به انواع ترانسمیترهای هد را نیز فراهم می‌کند. TH14 ترکیبی از دقت بالا، استحکام مکانیکی فوق‌العاده و قابلیت اطمینان بلندمدت است و برای فرآیندهایی طراحی شده که در آن‌ها فشار بالا، دمای زیاد و شرایط محیطی سخت وجود دارد.

فلسفه طراحی و رویکرد مهندسی

فلسفه طراحی iTEMP TH14 بر مبنای ماژولار بودن، ایمنی فرآیندی و دوام طولانی‌مدت شکل گرفته است. Endress+Hauser در این محصول از ترموول Barstock حفاری‌شده و اتصال فرآیندی فلنجی استفاده کرده است تا حداکثر مقاومت مکانیکی در برابر فشارهای بالا، نیروهای ناشی از جریان سیال و لرزش‌های صنعتی فراهم شود. طراحی ماژولار US Style امکان انتخاب پیکربندی دقیق را بر اساس نیاز فرآیند، فضای نصب و الزامات ایمنی به کاربر می‌دهد.

حوزه کاربرد کلی

ترمومتر iTEMP TH14 برای اندازه‌گیری دما در کاربردهای صنعتی با شرایط سخت توسعه داده شده است. این محصول در محیط‌هایی استفاده می‌شود که هم دقت اندازه‌گیری اهمیت دارد و هم استحکام مکانیکی و ایمنی فرآیندی نقش حیاتی ایفا می‌کنند.

کاربرد در صنایع شیمیایی

در صنایع Chemical، وجود سیالات خورنده، فشار بالا و دماهای متغیر، استفاده از ابزار اندازه‌گیری مقاوم را ضروری می‌سازد. iTEMP TH14 با ترموول Barstock و متریال مقاوم، انتخابی مناسب برای این صنایع محسوب می‌شود.

کاربرد در صنایع پتروشیمی

در واحدهای Petrochemical، کنترل دقیق دما نقش حیاتی در ایمنی و کیفیت محصول دارد. TH14 با اتصال فلنجی و تحمل فشار بسیار بالا، امکان استفاده ایمن در این واحدها را فراهم می‌کند.

کاربرد در نیروگاه‌ها

در Power Plants، تجهیزات تحت فشار و دمای بالا فعالیت می‌کنند و هرگونه خرابی ابزار اندازه‌گیری می‌تواند منجر به توقف تولید یا خسارات سنگین شود. iTEMP TH14 با طراحی Heavy Duty، برای چنین محیط‌هایی بسیار مناسب است.

کاربرد در پالایشگاه‌ها

در Refineries، شرایط عملیاتی بسیار خشن است و ابزار دقیق باید از پایداری و استقامت بالایی برخوردار باشد. ترمومتر TH14 با قابلیت تحمل فشار تا 500 بار، یکی از گزینه‌های قابل اعتماد در پالایشگاه‌ها به شمار می‌رود.

کاربرد در سکوهای فراساحلی

در Offshore Platforms، علاوه بر فشار و دمای بالا، عوامل محیطی مانند رطوبت، خوردگی و شرایط جوی سخت نیز وجود دارد. طراحی مقاوم TH14 و امکان انتخاب متریال مناسب، این محصول را برای کاربردهای فراساحلی ایده‌آل ساخته است.

مزایای کلیدی iTEMP TH14

این ترمومتر مجموعه‌ای از مزایای فنی و عملیاتی را ارائه می‌دهد که آن را به یک راهکار حرفه‌ای برای اندازه‌گیری دما در صنایع سنگین تبدیل می‌کند.

انعطاف‌پذیری بالا به دلیل طراحی ماژولار

طراحی ماژولار با هدهای ترمینال استاندارد و امکان انتخاب طول غوطه‌وری سفارشی، انعطاف‌پذیری بالایی ایجاد می‌کند و باعث می‌شود ترمومتر با انواع فرآیندها سازگار باشد.

راهکار یکپارچه از یک تأمین‌کننده

iTEMP TH14 به‌عنوان یک One Source Shopping Solution ارائه می‌شود؛ یعنی سنسور، ترموول و ترانسمیتر به‌صورت یک مجموعه کامل و آماده نصب در اختیار مصرف‌کننده قرار می‌گیرد.

ایزولاسیون گالوانیکی بهبود یافته

بیشتر نسخه‌های این محصول دارای ایزولاسیون گالوانیکی تا 2 کیلوولت هستند که ایمنی سیگنال اندازه‌گیری را افزایش داده و از آسیب به سیستم‌های کنترلی جلوگیری می‌کند.

ساختار ساده و ارزش اقتصادی بالا

سادگی ساختار مدل و وجود یک شماره سفارش واحد، فرآیند انتخاب، سفارش و سفارش مجدد را آسان می‌کند و در عین حال ارزش اقتصادی بالایی ارائه می‌دهد.

پایداری بلندمدت ترانسمیتر

کلیه ترانسمیترهای سری iTEMP دارای پایداری بلندمدت حداکثر 0.05 درصد در سال هستند که دقت اندازه‌گیری را در بلندمدت تضمین می‌کند.

پاسخ زمانی سریع

طراحی نوک سنسور به‌صورت صاف یا مخروطی باعث انتقال سریع‌تر حرارت شده و زمان پاسخ حرارتی را بهینه می‌سازد.

تنوع ترانسمیتر و پروتکل‌های ارتباطی

iTEMP TH14 قابلیت تجهیز به ترانسمیتر هد با خروجی آنالوگ 4 تا 20 میلی‌آمپر و پروتکل‌های HART، PROFIBUS PA و FOUNDATION Fieldbus را دارد.

اصل اندازه‌گیری دما

اصل اندازه‌گیری دما در این محصول بر پایه Resistance Temperature Detector یا RTD است که دقت بالا و پایداری مناسبی در شرایط صنعتی فراهم می‌کند.

سبک طراحی و مشخصات کاربردی

ترمومتر TH14 دارای طراحی US Style بوده و به‌عنوان یک Modular Temperature Assembly با اتصال فرآیندی فلنجی، Extension Neck و ترموول یکپارچه شناخته می‌شود.

ترموول یکپارچه و محافظت فرآیندی

این محصول به‌صورت استاندارد همراه با ترموول Barstock حفاری‌شده ارائه می‌شود که نقش اصلی در محافظت از سنسور و اطمینان از ایمنی فرآیند دارد.

نوع ترموول

ترموول از نوع Bar Stock Drilled است که مقاومت بسیار بالایی در برابر فشار و نیروهای مکانیکی دارد و برای کاربردهای فشار بالا طراحی شده است.

نوع اینسرت و پراب

اینسرت ترمومتر می‌تواند از نوع Mineral Insulated انعطاف‌پذیر یا Rigid با عایق PTFE باشد که امکان انتخاب بهینه بر اساس شرایط فرآیندی را فراهم می‌کند.

قطر خارجی ترموول و اینسرت

قطرهای در دسترس برای ترموول و اینسرت شامل 19.05 میلی‌متر، 26.99 میلی‌متر و بازه‌ای از 22.23 تا 26.99 میلی‌متر است که تطبیق‌پذیری بالایی در نصب ایجاد می‌کند.

طول غوطه‌وری قابل سفارش

حداکثر طول غوطه‌وری قابل ارائه برای iTEMP TH14 تا 609 میلی‌متر (24 اینچ) است و طول‌های دیگر نیز بنا به درخواست قابل تأمین می‌باشند.

جنس متریال ترموول

ترموول این ترمومتر به‌صورت استاندارد از 316 یا 316L استنلس استیل ساخته می‌شود و متریال‌های دیگر نیز بر حسب درخواست مشتری قابل ارائه هستند.

پوشش‌های حفاظتی اختیاری

در صورت نیاز، امکان اعمال پوشش‌های حفاظتی ویژه بر روی ترموول وجود دارد تا مقاومت در برابر خوردگی و سایش افزایش یابد.

انواع اتصال فرآیندی فلنجی

iTEMP TH14 با طیف گسترده‌ای از اتصالات فلنجی ASME RF عرضه می‌شود که شامل سایزهای 1، 1.5، 2 و 3 اینچ در کلاس‌های فشاری 150، 300، 600 و 900/1500 مطابق استاندارد B16.5 می‌باشد.

طراحی نوک سنسور

نوک سنسور به‌صورت صاف یا مخروطی قابل انتخاب است که انتخاب آن بر سرعت پاسخ حرارتی و استحکام مکانیکی تأثیر مستقیم دارد.

زبری سطح ترموول

زبری سطح ترموول برابر 32 میکرواینچ یا 0.80 میکرومتر بوده و مطابق با الزامات صنایع فرآیندی می‌باشد.

محدوده دمای کاری

سنسور PT100 WW محدوده دمایی منفی 200 تا مثبت 600 درجه سانتی‌گراد را پوشش می‌دهد. سنسور iTHERM StrongSens برای بازه منفی 50 تا مثبت 500 درجه سانتی‌گراد مناسب است و سنسور PT100 TF در محدوده منفی 50 تا مثبت 200 درجه سانتی‌گراد مورد استفاده قرار می‌گیرد.

تحمل فشار فرآیندی

حداکثر فشار فرآیندی استاتیک این ترمومتر در دمای 20 درجه سانتی‌گراد برابر 500 بار است که این مقدار بسته به پیکربندی انتخابی می‌تواند تغییر کند.

دقت اندازه‌گیری

دقت اندازه‌گیری بسته به نوع سنسور انتخابی می‌تواند مطابق کلاس AA، کلاس A یا کلاس B بر اساس استاندارد IEC 60751 باشد.

زمان پاسخ حرارتی

زمان پاسخ حرارتی iTEMP TH14 به فاکتورهایی مانند قطر ترموول، نوع اینسرت و شکل نوک سنسور وابسته است و متناسب با نیاز فرآیند قابل تنظیم می‌باشد.

ترانسمیتر هد یکپارچه

این محصول قابلیت تجهیز به Head Transmitter یکپارچه را دارد که نصب و راه‌اندازی سریع و آسان را ممکن می‌سازد.

تأییدیه‌های ضدانفجار

نسخه‌های مجهز به ترانسمیتر دارای تأییدیه‌های FM IS، CSA IS و FM/CSA IS هستند و برای استفاده در مناطق مستعد انفجار مناسب می‌باشند.

ایمنی عملکردی و گواهی SIL

ترانسمیتر این ترمومتر دارای گواهی SIL بوده و می‌تواند در سیستم‌های ایمنی فرآیندی مورد استفاده قرار گیرد.

جمع‌بندی نهایی

ترمومتر Endress+Hauser iTEMP TH14 یک راهکار قدرتمند، دقیق و بسیار مقاوم برای اندازه‌گیری دما در محیط‌های صنعتی خشن است. استفاده از ترموول Barstock، اتصال فلنجی ASME، تحمل فشار بسیار بالا، طراحی ماژولار US Style، دقت عالی، قابلیت تجهیز به ترانسمیترهای پیشرفته و برخورداری از تأییدیه‌های ایمنی، این محصول را به گزینه‌ای ایده‌آل برای صنایع شیمیایی، پتروشیمی، نیروگاهی، پالایشگاهی و فراساحلی تبدیل کرده است.
