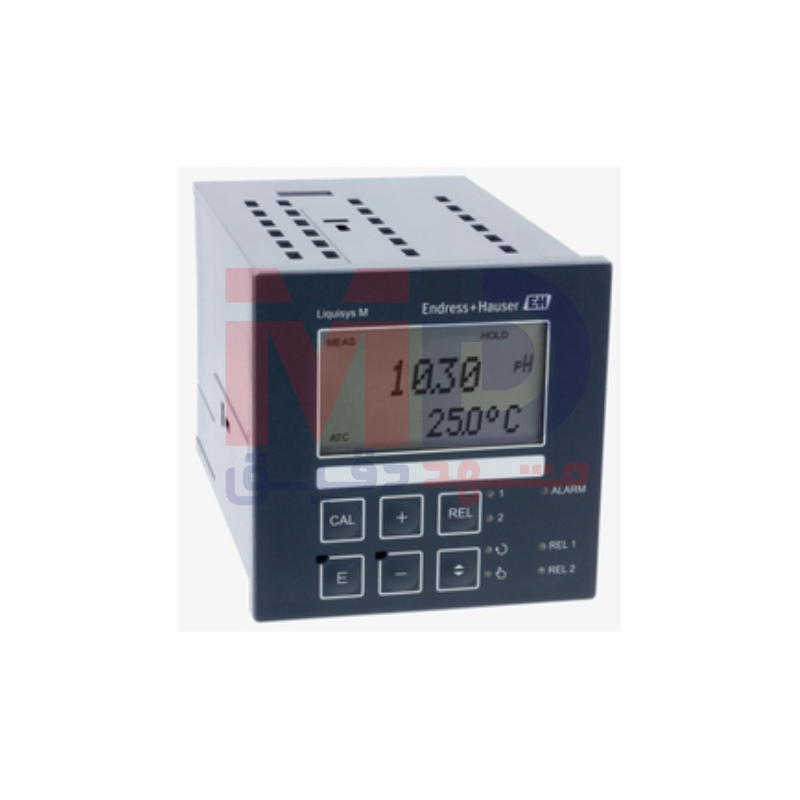

معرفی ترانسمیتر Endress+Hauser CPM223
CPM223 یک ترانسمیتر هوشمند و چندکاناله برای اندازهگیری پارامترهای مختلف فرآیندی مانند pH، ORP (پتانسیل اکسایش-کاهش)، هدایت الکتریکی، اکسیژن محلول و دما است. این دستگاه بخشی از خانواده Liquisys شرکت Endress+Hauser میباشد که برای نظارت و کنترل دقیق فرآیندهای صنعتی در صنایع شیمیایی، دارویی، غذایی و آب و فاضلاب طراحی شده است. CPM223 با قابلیت اتصال به حسگرهای Memosens و حسگرهای معمولی، انعطافپذیری بالایی در پیکربندی و نصب ارائه میدهد.
معماری سختافزاری
پوسته مقاوم: بدنه دستگاه از جنس پلیکربنات با درجه حفاظت IP66/NEMA 4X ساخته شده است که در برابر رطوبت، گرد و غبار و شوکهای مکانیکی مقاوم است. ابعاد کلی دستگاه ۱۴۴ × ۹۶ × ۱۱۵ میلیمتر (ارتفاع × عرض × عمق) بوده و وزن آن حدود ۰٫۸ کیلوگرم است. صفحه نمایش گرافیکی با وضوح بالا و نور پسزمینه سفید، امکان خواندن مقادیر را در شرایط نوری مختلف فراهم میکند.
ورودیهای چندگانه: CPM223 از دو کانال مستقل پشتیبانی میکند که هر کانال میتواند به یک حسگر متصل شود. این کانالها قابلیت پیکربندی برای اندازهگیری پارامترهای مختلف را دارند. ورودیهای آنالوگ ۴…۲۰ میلیآمپر یا سیگنالهای دیجیتال از طریق پروتکلهای HART، PROFIBUS PA یا Foundation Fieldbus پشتیبانی میشوند. همچنین خروجیهای رلهای برای کنترل مستقیم شیرها، پمپها یا آلارمها در دسترس است.
منبع تغذیه: دستگاه با ولتاژ ۸۵…۲۶۰ ولت AC یا ۲۰…۶۰ ولت DC کار میکند و مصرف جریان آن در حالت عادی کمتر از ۵ وات است. این ویژگی باعث میشود CPM223 در سیستمهای با محدودیت انرژی نیز قابل استفاده باشد.
نرمافزار و رابط کاربری
منوهای شهودی: رابط کاربری دستگاه به زبانهای مختلف از جمله فارسی پشتیبانی میکند و منوهای آن به صورت سلسلهمراتبی و منطقی سازماندهی شدهاند. کاربر میتواند به راحتی پارامترهای اندازهگیری، محدودههای آلارم، واحدهای نمایش و تنظیمات کالیبراسیون را تغییر دهد.
تشخیص خودکار حسگر: با استفاده از فناوری Memosens، دستگاه به صورت خودکار نوع حسگر متصل شده، محدوده اندازهگیری و دادههای کالیبراسیون ذخیره شده در حافظه حسگر را شناسایی میکند. این قابلیت زمان راهاندازی را کاهش داده و از خطاهای ناشی از تنظیمات دستی جلوگیری میکند.
ذخیرهسازی دادهها: CPM223 مجهز به حافظه داخلی برای ذخیرهسازی تاریخچه اندازهگیریها، رویدادها و تنظیمات است. این دادهها میتوانند از طریق پورت USB یا رابطهای ارتباطی صنعتی به سیستمهای نظارتی بالادستی انتقال یابند.
عملکرد اندازهگیری
دقت بالا: دقت اندازهگیری pH در محدوده ۰٫۰۱ واحد pH و دقت اندازهگیری هدایت الکتریکی تا ۰٫۵٪ مقدار خوانده شده است. برای اندازهگیری اکسیژن محلول، دقت در محدوده ۰٫۱ میلیگرم بر لیتر یا ۱٪ مقدار خوانده شده (هر کدام که بزرگتر باشد) میباشد.
جبران دما: دستگاه به صورت خودکار اثر دما بر روی اندازهگیریها را جبران میکند. ضرایب جبران دما برای مواد مختلف (مانند NaCl، KCl، NaOH) در حافظه دستگاه ذخیره شده و کاربر میتواند ضریب دلخواه خود را نیز تعریف کند.
فیلترهای سیگنال: برای کاهش نویز و نوسانات سیگنال، فیلترهای دیجیتال قابل تنظیم (میانگینگیری متحرک، فیلتر پایینگذر) در دسترس است. این فیلترها باعث پایداری بیشتر خوانشها در محیطهای پرنویز صنعتی میشوند.
قابلیتهای ارتباطی
پروتکلهای صنعتی: CPM223 از پروتکلهای ارتباطی استاندارد صنعتی مانند HART (نسخه ۷)، PROFIBUS PA (پروفایل ۳٫۰۲) و Foundation Fieldbus H1 پشتیبانی میکند. این قابلیت امکان یکپارچهسازی آسان دستگاه را با سیستمهای کنترل توزیعشده (DCS) و سیستمهای نظارتی (SCADA) فراهم میآورد.
خروجیهای آنالوگ و رله: دو خروجی آنالوگ ۴…۲۰ میلیآمپر با قابلیت پیکربندی مستقل (مثلاً یک خروجی برای pH و دیگری برای دما) و دو رله قابل برنامهریزی (با کنتاکتهای خشک) برای کنترل مستقیم تجهیزات جانبی ارائه میشود.
رابطهای محلی: یک پورت USB نوع B برای اتصال به کامپیوتر و پیکربندی آفلاین، و یک پورت اترنت برای اتصال به شبکههای صنعتی (با ماژول اختیاری) در دسترس است.
کالیبراسیون و نگهداری
کالیبراسیون ساده: فرآیند کالیبراسیون به صورت راهنمای گامبهگام روی صفحه نمایش هدایت میشود. کاربر میتواند کالیبراسیون نقطهای (یک نقطه)، دو نقطهای یا چند نقطهای را برای حسگرهای pH و هدایت انجام دهد. دادههای کالیبراسیون در حافظه غیرفرار دستگاه ذخیره میشوند.
تشخیص خطا: سیستم تشخیص خطای پیشرفته دستگاه، مشکلاتی مانند شکست حسگر، اتصال نامناسب، آلودگی الکترود یا انحراف کالیبراسیون را شناسایی کرده و با نمایش پیامهای هشدار واضح، اپراتور را مطلع میسازد.
نگهداری پیشگیرانه: CPM223 قابلیت نظارت بر وضعیت حسگر و پیشبینی زمان تعویض آن را دارد. با استفاده از دادههای تاریخی مانند شیب الکترود pH یا مقاومت حسگر هدایت، دستگاه میتواند هشدارهای نگهداری را قبل از وقوع خطا صادر کند.
کاربردهای صنعتی
صنایع شیمیایی و پتروشیمی: برای نظارت بر pH در فرآیندهای خنثیسازی، کنترل هدایت در سیستمهای آب دیونیزه و اندازهگیری اکسیژن محلول در برجهای خنککننده.
صنایع غذایی و آشامیدنی: کنترل دقیق pH در فرآیندهای تخمیر، نظارت بر هدایت در سیستمهای شستشو و اندازهگیری اکسیژن محلول در خطوط پرکنی.
تصفیه آب و فاضلاب: اندازهگیری pH در مراحل انعقاد و لختهسازی، کنترل هدایت در سیستمهای اسمز معکوس و نظارت بر اکسیژن محلول در حوضههای هوادهی.
صنایع دارویی: نظارت بر هدایت آب خالص (PW) و آب برای تزریق (WFI)، کنترل pH در فرآیندهای سنتز و اندازهگیری اکسیژن محلول در بیوراکتورها.
مزایای کلیدی
انعطافپذیری بالا: پشتیبانی از چندین پارامتر اندازهگیری و انواع حسگر در یک دستگاه، نیاز به خرید چندین ترانسمیتر جداگانه را کاهش میدهد.
قابلیت اطمینان: طراحی مقاوم، تشخیص خودکار خطا و حافظه غیرفرار برای تنظیمات، باعث افزایش قابلیت اطمینان دستگاه در محیطهای صنعتی چالشبرانگیز میشود.
سادگی در استفاده: رابط کاربری شهودی، منوهای فارسی و راهنمای کالیبراسیون گامبهگام، نیاز به آموزش گسترده اپراتورها را کاهش میدهد.
یکپارچهسازی آسان: پشتیبانی از پروتکلهای ارتباطی استاندارد صنعتی، امکان اتصال سریع و بدون دردسر به سیستمهای کنترل موجود را فراهم میکند.
نتیجهگیری
ترانسمیتر Endress+Hauser CPM223 (Liquisys) با ترکیب دقت اندازهگیری بالا، انعطافپذیری در پیکربندی و قابلیتهای ارتباطی پیشرفته، راهحلی جامع برای نظارت بر پارامترهای کیفی در فرآیندهای صنعتی ارائه میدهد. این دستگاه با کاهش هزینههای نگهداری و افزایش قابلیت اطمینان، گزینهای ایدهآل برای صنایع مختلفی است که نیازمند کنترل دقیق و مستمر پارامترهای شیمیایی و فیزیکی هستند.
