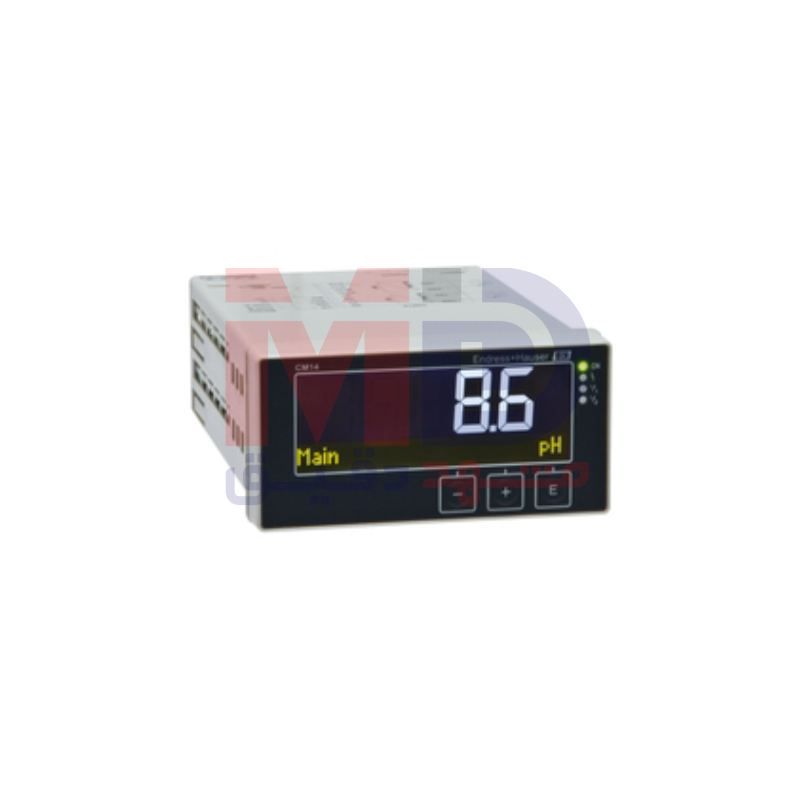

ترانسمیتر Endress+Hauser CM14

معرفی ترانسمیتر Endress+Hauser CM14

فرستنده Liquiline CM14 از شرکت Endress+Hauser به‌عنوان یک واحد اندازه‌گیری پایه و در عین حال حیاتی، تعریف جدیدی از کارایی در نقاط پایش استاندارد ارائه می‌دهد. این دستگاه به‌عنوان پلی میان سنسورهای هوشمند دیجیتال Memosens و سیستم‌های کنترل سنتی عمل می‌کند. طراحی متمرکز و ساده‌گرایانه CM14 تضمین می‌کند که تمامی نیازهای اساسی یک نقطه‌ اندازه‌گیری به‌صورت قابل اعتماد و اقتصادی برآورده شود. با توجه به ابعاد جمع‌وجور و ویژگی‌های Plug & Play، این فرستنده به سرعت در میان مدیران تأسیسات و مهندسان فرآیند محبوبیت یافته است.

حوزه کاربرد: فرستنده‌ای برای نقاط اندازه‌گیری استاندارد در مناطق امن

Liquiline CM14 به‌طور خاص برای پوشش تمامی کاربردهای اندازه‌گیری در مناطق غیرخطرناک (Non-hazardous areas) طراحی و بهینه‌سازی شده است. در محیط‌های صنعتی که نیاز به پایش مستمر pH، ORP، رسانایی یا اکسیژن محلول وجود دارد اما الزامات ضد انفجاری (Ex) مورد نیاز نیست، CM14 راه‌حل ایده‌آل است. سادگی در نصب و راه‌اندازی این فرستنده، آن را به یک انتخاب عالی برای صنایع پرکاربرد مانند آب و فاضلاب (Water & Wastewater)، نیرو و انرژی (Power & Energy) و صنایع غذایی و نوشیدنی (Food & Beverages) تبدیل کرده است، که هرکدام نیازمند درجه بالایی از دقت و اطمینان در پایش فرآیندهای حیاتی خود هستند.

مزیت اصلی: صرفه‌جویی در فضا و هزینه با طراحی کوچک

یکی از برجسته‌ترین مزایای رقابتی CM14، ارائه یک نسبت قیمت به عملکرد (Price-Performance Ratio) بسیار مطلوب در کنار ابعاد فیزیکی کوچک آن است. این “ردپای کوچک” (Small Footprint) فرستنده را به‌طور ویژه برای نصب در سکیدها (Skids) و پانل‌های کنترلی که با محدودیت شدید فضای داخلی روبرو هستند، مناسب می‌سازد. استفاده از یک فرستنده جمع‌وجور به مهندسان سیستم اجازه می‌دهد تا تابلوهای کنترل را با ابعاد کوچک‌تر طراحی کنند و این امر نه‌تنها هزینه ساخت تابلو را کاهش می‌دهد بلکه موجب صرفه‌جویی در فضای گران‌بهای کارخانه نیز می‌شود.

یکپارچگی با فناوری Memosens: تحولی در راه‌اندازی آسان

Liquiline CM14 با فناوری دیجیتال Memosens شرکت Endress+Hauser ادغام شده است. این ادغام، مفهوم «اتصال سریع و استفاده فوری (Hot Plug & Play)» را برای سنسورهای دیجیتال pH/ORP، رسانایی (Conductivity) و اکسیژن محلول (Dissolved Oxygen) به ارمغان می‌آورد. به لطف این فناوری، فرآیند راه‌اندازی و تعویض سنسورها به سادگی اتصال یک سوکت و شناسایی خودکار سنسور توسط فرستنده انجام می‌پذیرد. این سادگی عملیاتی، زمان مورد نیاز برای راه‌اندازی اولیه را به حداقل رسانده و نیاز به تخصص پیچیده در کالیبراسیون‌های میدانی را از بین می‌برد.

عملکرد آسان: مزیت سنسورهای پیش‌کالیبره‌شده

قابلیت «Plug & Play» با سنسورهای پیش‌کالیبره‌شده Memosens، یکی از بزرگترین مزیت‌های عملیاتی CM14 است. این سنسورها می‌توانند در محیط آزمایشگاه یا کارگاه کالیبراسیون، تحت شرایط بهینه و با دقت بالا، آماده‌سازی شوند. هنگام انتقال به محل نصب، سنسور به فرستنده CM14 متصل شده و تمامی داده‌های کالیبراسیون و سلامت سنسور به‌صورت خودکار توسط فرستنده بازیابی می‌شوند. این فرآیند نه تنها خطای انسانی ناشی از کالیبراسیون در محیط پرنوسان فرآیند را حذف می‌کند، بلکه زمان توقف فرآیند (Downtime) را برای عملیات نگهداری به شدت کاهش می‌دهد.

اندازه‌گیری مطمئن و ایمن: انتقال سیگنال کاملاً دیجیتال

فناوری Memosens اطمینان و ایمنی اندازه‌گیری را به بالاترین سطح ممکن می‌رساند. انتقال سیگنال از سنسور به فرستنده CM14 به‌صورت کاملاً دیجیتال و القایی (Contactless) صورت می‌گیرد. این روش در برابر اثرات مخرب محیط صنعتی مانند رطوبت، خوردگی اتصالات، و تداخلات الکترومغناطیسی (EMI) مصون است. در نتیجه، داده‌های اندازه‌گیری‌شده حتی در طول کابل‌های بلند و در محیط‌های نویزی، بدون افت کیفیت و با نهایت دقت به فرستنده منتقل می‌شوند، که منجر به پایداری بی‌نظیر نتایج می‌شود.

اصل اندازه‌گیری: پشتیبانی از روش پتانسیل‌سنجی

فرستنده CM14 در اصل به‌عنوان یک فرستنده pH/ORP برای سنسورهای دیجیتال Memosens شناخته می‌شود و از اصل اندازه‌گیری پتانسیل‌سنجی (Potentiometric) پشتیبانی می‌کند. در این روش، اختلاف پتانسیل الکتریکی بین الکترود اندازه‌گیری و الکترود مرجع، متناسب با غلظت یون‌های هیدروژن ($\text{pH}$) یا پتانسیل اکسایش–کاهش ($\text{ORP}$) اندازه‌گیری می‌شود. اگرچه CM14 قابلیت خواندن سنسورهای رسانایی و اکسیژن محلول Memosens را نیز دارد، اما محوریت اصلی آن بر پشتیبانی دقیق و قوی از سنجش‌های پتانسیل‌سنجی است که برای کنترل کیفیت شیمیایی در فرآیندها حیاتی هستند.

کاربرد تخصصی در صنایع آب و فاضلاب

یکی از کاربردهای اصلی Liquiline CM14 در بخش آب و فاضلاب است. در تصفیه‌خانه‌ها، نیاز به پایش مستمر پارامترهایی مانند pH برای کنترل فرآیندهای خنثی‌سازی شیمیایی یا ORP برای بهینه‌سازی مراحل گندزدایی (کلرزنی یا ازن‌زنی) وجود دارد. CM14 با ارائه یک راهکار مطمئن و اقتصادی، امکان نصب و پایش دقیق در نقاط متعدد را فراهم می‌کند. قابلیت \text{Hot Plug & Play} به‌خصوص برای نگهداری سنسورها در حوضچه‌های هوادهی یا کانال‌های تصفیه، که تعویض سنسور باید سریع انجام شود، بسیار سودمند است.

ویژگی الکتریکی: فرستنده چهار سیمه برای پایداری توان

CM14 به عنوان یک فرستنده چهار سیمه (4-Wire Transmitter) طراحی شده است. این ساختار فنی به این معناست که توان مورد نیاز برای عملکرد فرستنده توسط دو سیم مجزا تأمین می‌شود و سیگنال خروجی ($\text{4-20 mA}$) از طریق دو سیم کاملاً مستقل دیگر ارسال می‌شود. این تفکیک خطوط توان و سیگنال، مزیت فنی قابل توجهی در محیط‌های صنعتی دارد، زیرا نویز و افت ولتاژ در خطوط تأمین توان، تأثیری بر دقت و پایداری سیگنال اندازه‌گیری خروجی نخواهد داشت و عملکرد قابل اعتماد دستگاه را حتی در فواصل طولانی‌تر تضمین می‌کند.

نمایشگر و رابط کاربری: سادگی عملیاتی با نمایشگر دو خطی

فرستنده CM14 مجهز به یک نمایشگر دو خطی (Two-line display) است. این نوع نمایشگر با وجود سادگی، اطلاعات کلیدی را به‌طور همزمان در اختیار اپراتور قرار می‌دهد. به طور معمول، خط اول مقدار پارامتر اصلی اندازه‌گیری‌شده (مانند $\text{pH}$) و خط دوم مقدار متغیر حیاتی دیگر، مانند دمای فرآیند، را نمایش می‌دهد. این طراحی ساده‌سازی شده، پیکربندی‌های اولیه را از طریق رابط کاربری مینیمال آسان می‌کند و در عین حال، هزینه ساخت فرستنده را در سطحی اقتصادی نگه می‌دارد.

طراحی فیزیکی: محفظه پنلی استاندارد برای سهولت نصب

طراحی فیزیکی CM14 در قالب یک محفظه پنلی (Panel Housing) با ابعاد استاندارد $\text{48 mm x 96 mm}$ صورت گرفته است. این ابعاد دقیقاً با برش‌های استاندارد و رایج در تابلوهای کنترل صنعتی مطابقت دارد، که نصب، جایگزینی یا ارتقاء سیستم‌های اندازه‌گیری قدیمی را بسیار ساده می‌کند. سازگاری با اندازه‌های متداول پنل، نیاز به برش‌های سفارشی و پرهزینه در تابلوها را از بین برده و یکپارچه‌سازی فرستنده با محیط‌های کنترلی موجود را تضمین می‌نماید.

جزئیات ابعاد: بهینه‌سازی شده برای فضای محدود پشت پنل

ابعاد دقیق فرستنده شامل $\text{48 mm x 96 mm}$ برای پنل جلویی و عمق نصب $\text{152 mm}$ است. این عمق نصب نسبتاً کم، امکان جایگذاری دستگاه در تابلوهایی با فضای داخلی محدود را فراهم می‌آورد. همچنین، ابعاد معادل بر حسب اینچ نیز ($\text{3.74 x 3.74 x 5.98 inch}$) ارائه شده است تا سازگاری با استانداردهای آمریکای شمالی و دیگر مناطق نیز تأمین شود. مدیریت فضای پشت پنل به‌طور بهینه برای جا دادن سیم‌کشی‌ها و اتصالات بدون ایجاد ازدحام، یکی از ملاحظات اصلی در طراحی CM14 بوده است.

جنس بدنه و دوام: مواد مقاوم برای محیط‌های صنعتی

بدنه محفظه پنلی CM14 عمدتاً از پلی‌کربنات (Polycarbonate) ساخته شده است. پلی‌کربنات به دلیل مقاومت بالا در برابر ضربه، خواص دی‌الکتریک عالی و پایداری شیمیایی مناسب در برابر بسیاری از مواد پاک‌کننده صنعتی، انتخاب شده است. همچنین، غشای جلویی (Front Membrane) از جنس پلی‌استر (Polyester) ساخته شده است که مقاومت خوبی در برابر سایش، خراش و عوامل محیطی دارد و دوام کلیدهای عملکردی را در طول زمان استفاده تضمین می‌کند.

کانال ورودی: تمرکز بر پایش تک‌کاناله

CM14 به‌عنوان یک فرستنده تک‌کاناله (One-channel-transmitter) عمل می‌کند. این بدان معناست که در یک زمان مشخص، فرستنده می‌تواند داده‌های اندازه‌گیری را تنها از یک سنسور دیجیتال Memosens دریافت و پردازش کند. این تمرکز بر تک‌کاناله بودن، طراحی داخلی دستگاه را ساده‌تر کرده، پیچیدگی‌های پیکربندی را کاهش داده و در نتیجه قیمت تمام‌شده را پایین نگه می‌دارد. این ویژگی برای کاربردهایی که هر نقطه اندازه‌گیری به‌طور مجزا مدیریت می‌شود، کاملاً کفایت می‌کند.

خروجی‌های سیگنال: دو خروجی استاندارد 4-20 میلی‌آمپر

این فرستنده مجهز به دو خروجی آنالوگ با استاندارد صنعتی $\text{0/4}$ تا $\text{20 mA}$ است. این خروجی‌های جریان، ستون فقرات اتصال CM14 به سیستم‌های کنترل اصلی مانند DCS (سیستم کنترل توزیع‌شده) یا PLC (کنترل‌کننده منطقی برنامه‌پذیر) محسوب می‌شوند. به طور معمول، یک خروجی برای انتقال مقدار اندازه‌گیری‌شده اصلی ($\text{pH}$ یا $\text{ORP}$) و دیگری برای انتقال مقدار دمای فرآیند استفاده می‌شود، که امکان پایش دو متغیر حیاتی به‌طور همزمان را فراهم می‌کند.

کنترل و هشدار: دو رله قابل تنظیم برای عملکردهای پایه

Liquiline CM14 همچنین شامل دو خروجی رله است. این رله‌ها ابزارهایی حیاتی برای عملکردهای کنترلی ساده یا صدور آلارم‌های ضروری هستند. کاربران می‌توانند این رله‌ها را به‌گونه‌ای برنامه‌ریزی کنند که در صورت انحراف پارامتر اندازه‌گیری از حد مجاز (مثلاً $\text{pH}$ بسیار بالا یا پایین)، یک دستگاه خارجی مانند یک پمپ دوزینگ یا یک شیر برقی را فعال کنند یا یک هشدار صوتی/بصری را در اتاق کنترل فعال سازند. این قابلیت، کنترل محلی و سریع فرآیند را تسهیل می‌کند.

مدیریت دما: نمایش و خروجی جریان سنسور دما

اطلاعات دمایی که از طریق سنسور داخلی Memosens (مانند $\text{NTC 30k}$ یا $\text{Pt100}$) دریافت می‌شود، نقش دوگانه و حیاتی در CM14 ایفا می‌کند. این دما نه تنها برای جبران‌سازی خودکار دما (ATC) در اندازه‌گیری‌های $\text{pH}$ و رسانایی ضروری است، بلکه در صفحه نمایش فرستنده نیز نمایش داده می‌شود و مهم‌تر از آن، از طریق یکی از خروجی‌های $\text{4-20 mA}$ به سیستم کنترل فرستاده می‌شود. این ویژگی تضمین می‌کند که اپراتورها همواره از شرایط حرارتی فرآیند مطلع باشند.

عدم وجود تأییدیه Ex: محدودیت برای مناطق امن

لازم به ذکر است که فرستنده CM14 فاقد هرگونه گواهی ضد انفجار ($\text{Ex}$) است. این محدودیت در گواهی‌ها، طراحی دستگاه را از پیچیدگی‌های مرتبط با حفاظت‌های ذاتی و محفظه‌های مقاوم در برابر انفجار معاف کرده و به حفظ سادگی و مقرون‌به‌صرفه بودن آن کمک کرده است. با این حال، این ویژگی ایجاب می‌کند که CM14 منحصراً در مناطقی نصب شود که خطر انفجار و وجود گازهای قابل اشتعال، بخارات یا گرد و غبار قابل انفجار، مطلقاً وجود نداشته باشد.

ایمنی در برابر محیط: درجه حفاظت IP65 و NEMA 4X برای پنل جلویی

پنل جلویی فرستنده CM14، که در معرض دید اپراتور و محیط کارخانه قرار دارد، دارای درجه حفاظت $\text{IP65}$ و $\text{NEMA 4X}$ است. گواهی $\text{IP65}$ نشان می‌دهد که پنل جلویی به‌طور کامل در برابر نفوذ گردوغبار محافظت شده و در برابر پاشش قوی آب از هر جهت مقاوم است. گواهی $\text{NEMA 4X}$ علاوه بر مقاومت در برابر پاشش آب و گردوغبار، مقاومت در برابر خوردگی و یخ‌زدگی را نیز تأیید می‌کند، که CM14 را برای استفاده در محیط‌های مرطوب و شست‌وشو مناسب می‌سازد.

حفاظت بدنه پشتی: استاندارد IP20 برای نصب در داخل کابینت

در مقابل، بدنه پشتی فرستنده که در داخل کابینت کنترل نصب می‌شود، دارای درجه حفاظت $\text{IP20}$ است. این سطح حفاظت، استاندارد معمول برای تجهیزات الکترونیکی است که قرار است در داخل یک محفظه یا تابلو کنترل ثانویه نصب شوند. $\text{IP20}$ حفاظت در برابر نفوذ اجسام جامد بزرگتر از $\text{12.5 mm}$ را تضمین می‌کند، اما هیچ مقاومتی در برابر نفوذ مایعات یا رطوبت ندارد، زیرا انتظار می‌رود کابینت کنترل وظیفه حفاظت نهایی از آن را برعهده داشته باشد.

گواهینامه تطابق: نشان CE برای انطباق با مقررات اروپا

Liquiline CM14 دارای نشان $\text{CE}$ (Conformité Européenne) است. این گواهینامه یک تأییدیه بین‌المللی مبنی بر انطباق دستگاه با الزامات اساسی و قوانین اتحادیه اروپا در زمینه ایمنی، سلامت و حفاظت از محیط زیست است. نشان $\text{CE}$ به مصرف‌کنندگان اطمینان می‌دهد که فرستنده از استانداردهای ایمنی بالایی برخوردار است و مجاز به استفاده و فروش در بازارهای اروپایی و بین‌المللی است.

سیستم کنترل سنسور (Sensor Check) Memosens: نگهداری پیش‌بینانه

یکی از ویژگی‌های کلیدی که از طریق فناوری Memosens به CM14 منتقل می‌شود، سیستم بررسی سنسور (Sensor Check System) است. این سیستم به طور پیوسته وضعیت الکترود، میزان پیری (Aging)، عمر باقیمانده و زمان مورد نیاز برای سرویس بعدی سنسور را پایش می‌کند. این داده‌های تشخیصی پیشرفته، امکان پیاده‌سازی استراتژی‌های نگهداری پیش‌بینانه (Predictive Maintenance) را فراهم می‌آورد. اپراتورها می‌توانند سنسورهای در حال تخریب را قبل از اینکه باعث از دست رفتن داده‌های فرآیند شوند، شناسایی و تعویض نمایند و در نتیجه، از توقف‌های ناخواسته پرهیز کنند.
