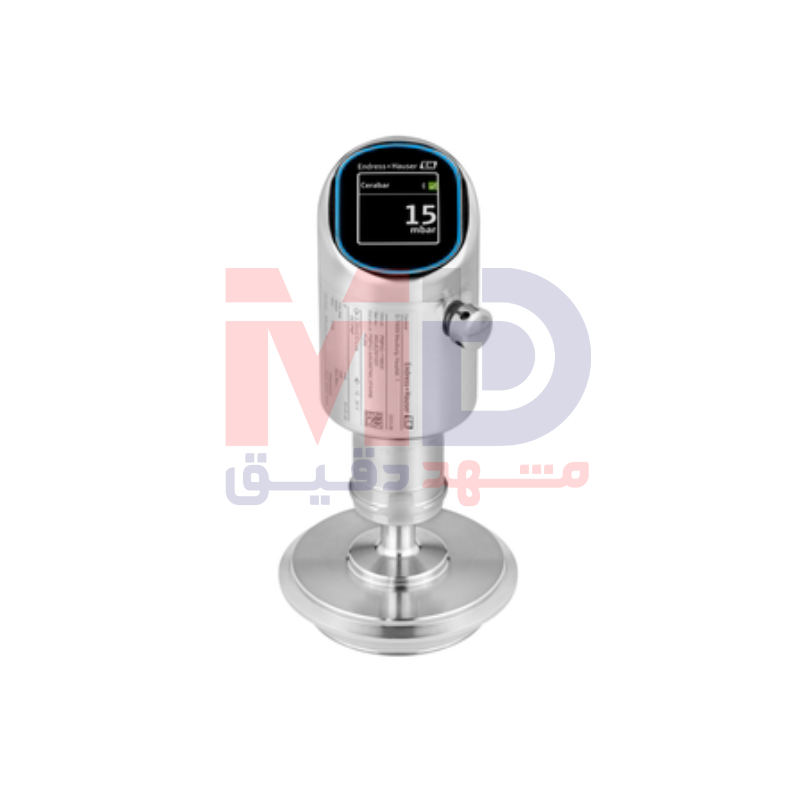

معرفی کلی ترانسمیتر فشار Endress+Hauser PMP43
ترانسمیتر فشار Endress+Hauser PMP43 که با نام Cerabar PMP43 شناخته میشود، یکی از محصولات پیشرفته سری Compact Line شرکت Endress+Hauser است که بهطور ویژه برای کاربردهای بهداشتی و صنایع حساس طراحی شده است. این ترانسمیتر ترکیبی از طراحی بسیار فشرده، عملکرد کامل و فناوری اثباتشده اندازهگیری فشار را ارائه میدهد. PMP43 برای اندازهگیری و پایش فشار مطلق و فشار گیج در مایعات و گازها مورد استفاده قرار میگیرد و به دلیل طراحی خاص سنسور و اتصالات فرآیندی کوچک، امکان نصب در فضاهای بسیار محدود را فراهم میکند. این ویژگی باعث شده PMP43 گزینهای ایدهآل برای سیستمهای مدرن فرآیندی با چیدمان فشرده باشد.
جایگاه PMP43 در خانواده Cerabar
Cerabar PMP43 عضوی از نسل جدید ترانسمیترهای فشار بهداشتی Endress+Hauser است که در قالب Compact Line عرضه میشود. این خانواده برای پاسخگویی به نیازهای صنایع غذایی، دارویی و زیستفناوری توسعه یافته و تمرکز آن بر طراحی بهداشتی، ایمنی فرآیند و سهولت بهرهبرداری است. PMP43 با حفظ تمامی قابلیتهای عملکردی یک ترانسمیتر فشار پیشرفته، در ابعادی کوچکتر ارائه شده و انعطافپذیری بسیار بالایی در طراحی سیستم ایجاد میکند.
Field of Application یا حوزه کاربرد
ترانسمیتر فشار Cerabar PMP43 برای اندازهگیری فشار و سطح در خطوط لوله، مخازن فرآیندی و مخازن ذخیره طراحی شده است. این تجهیز هم در اندازهگیری فشار مستقیم و هم در اندازهگیری هیدرواستاتیک سطح در مخازن تحت فشار یا بدون فشار مورد استفاده قرار میگیرد. طراحی فشرده و بهداشتی PMP43 امکان نصب آن را در اسکیدها و ماژولهای باریک فراهم میکند، جایی که محدودیت فضا یکی از چالشهای اصلی مهندسان فرآیند است.
کاربرد در صنایع بهداشتی
Cerabar PMP43 برای طیف گستردهای از کاربردهای بهداشتی مناسب است. این کاربردها شامل پایش فشار خطوط فرآیندی، اندازهگیری سطح هیدرواستاتیک در مخازن فرآیندی و مخازن تحت فشار و همچنین کنترل فشار در سیستمهای فشرده و ماژولار میباشد. رعایت الزامات بهداشتی، قابلیت شستوشوی کامل و حذف نقاط مرده، PMP43 را به گزینهای مطمئن برای صنایع غذایی، نوشیدنی، لبنی، دارویی و بیوتکنولوژی تبدیل کرده است.
مزیت طراحی فشرده
یکی از ویژگیهای متمایز PMP43 طراحی بسیار جمعوجور آن است. این طراحی امکان نصب دستگاه را در فضاهایی که استفاده از ترانسمیترهای مرسوم دشوار است، فراهم میکند. اتصالات فرآیندی کوچک و یکپارچه در کنار بدنه بهداشتی از جنس استنلس استیل 316L باعث میشود دستگاه بدون ایجاد مزاحمت در چیدمان خطوط، بهسادگی در فرآیند ادغام شود.
اصل اندازهگیری فشار
اصل اندازهگیری در ترانسمیتر فشار Endress+Hauser PMP43 مبتنی بر اندازهگیری فشار مطلق و فشار گیج است. سلول اندازهگیری از دیافراگم فلزی استفاده میکند که تغییرات فشار سیال را به تغییرات مکانیکی بسیار دقیق تبدیل کرده و سپس این تغییرات به سیگنال الکتریکی متناسب با فشار تبدیل میشوند. این فناوری برای اندازهگیری دقیق و پایدار فشار در مایعات و گازها بسیار مناسب است.
ویژگی ساختاری و عملکردی
PMP43 یک ترانسمیتر فشار با دیافراگم فلزی است که برای اندازهگیری دقیق فشار در محیطهای بهداشتی طراحی شده است. این ترانسمیتر قابلیت ارائه بههمراه دیافراگم سیل را نیز دارد که امکان استفاده از آن را در سیالات خاص یا شرایط فرآیندی ویژه فراهم میکند. استفاده از دیافراگم فلزی موجب افزایش دقت، دوام مکانیکی و سازگاری شیمیایی با طیف وسیعی از سیالات میشود.
سهولت استفاده و راهاندازی
یکی از مزایای کلیدی Cerabar PMP43 سهولت فوقالعاده در راهاندازی و بهرهبرداری است. این دستگاه به نمایشگر لمسی شهودی مجهز شده و دارای ویزاردهای راهنما برای تنظیمات اولیه است. این قابلیت به کاربران اجازه میدهد بدون نیاز به دانش تخصصی پیچیده، دستگاه را در کوتاهترین زمان ممکن پیکربندی و وارد سرویس کنند.
ایمنی فرآیند و یکپارچگی تنظیمات
PMP43 با بهرهگیری از الگوریتم بررسی صحت تنظیمات یا Checksum (CRC) ایمنی فرآیند و محصول را بهطور قابل توجهی افزایش میدهد. این الگوریتم تضمین میکند که پارامترهای ایمنی مهم بدون اطلاع کاربر تغییر نکنند. در نتیجه، ریسک تغییرات ناخواسته تنظیمات کاهش یافته و پایداری فرآیند تضمین میشود.
Heartbeat Technology و پایش مداوم
ترانسمیتر فشار Endress+Hauser PMP43 از فناوری پیشرفته Heartbeat Technology پشتیبانی میکند. این فناوری امکان بررسی صحت عملکرد دستگاه بهصورت درخواستی و بدون وقفه در فرآیند را فراهم میسازد. همچنین پایش دائمی ناهنجاریهای فرآیندی یا مسدود شدن خطوط ایمپالس انجام میشود که باعث افزایش بهرهوری و کاهش توقفات ناخواسته میگردد.
بهبود بهرهوری و مستندسازی
Heartbeat Technology علاوه بر افزایش ایمنی، بهرهوری سیستم را افزایش میدهد زیرا امکان انجام تستهای تأیید عملکرد بهصورت مستند و قابل ردیابی فراهم است. این ویژگی بهویژه در صنایع دارویی و غذایی که نیاز به مستندسازی دقیق دارند، اهمیت ویژهای دارد.
طراحی کاملاً بهداشتی
Cerabar PMP43 از طراحی بهداشتی ۳۶۰ درجه برخوردار است. بدنه استنلس استیل 316L، سطوح صاف و بدون نقاط مرده و کلاس حفاظتی IP69 امکان شستوشوی کامل دستگاه را فراهم کرده و از ایجاد آلودگی جلوگیری میکند. این ویژگی برای محیطهایی با شستوشوی مداوم و شرایط سخت بهداشتی بسیار حیاتی است.
ولتاژ تغذیه و سیگنال خروجی
ترانسمیتر فشار PMP43 با خروجی 4 تا 20 میلیآمپر و پروتکل HART ارائه میشود. محدوده ولتاژ تغذیه در نسخههای Non-Ex برابر با 11.5 تا 45 ولت DC و در نسخههای ذاتاً ایمن Ex ia برابر با 11.5 تا 30 ولت DC است. این انعطافپذیری امکان استفاده از دستگاه را در سیستمهای کنترلی مختلف فراهم میکند.
دقت اندازهگیری
دقت مرجع ترانسمیتر فشار Endress+Hauser PMP43 در نسخه استاندارد برابر با 0.1 درصد و در نسخه Platinum برابر با 0.075 درصد است. این سطح از دقت، PMP43 را برای کاربردهای حساس فرآیندی که نیاز به اندازهگیری بسیار دقیق دارند، به گزینهای ایدهآل تبدیل میکند.
پایداری بلندمدت
پایداری بلندمدت PMP43 یکی از نقاط قوت آن محسوب میشود. این دستگاه دارای رانش اندازهگیری 0.1 درصد از URL در سال، 0.2 درصد از URL در پنج سال و 0.25 درصد از URL در ده سال است. این ویژگی باعث کاهش نیاز به کالیبراسیونهای مکرر و هزینههای نگهداری میشود.
دمای فرآیند قابل تحمل
Cerabar PMP43 قابلیت کار در بازه گستردهای از دماهای فرآیندی را دارد. این دستگاه میتواند در دمای منفی 40 تا مثبت 130 درجه سانتیگراد و در برخی پیکربندیها در بازه منفی 20 تا مثبت 200 درجه سانتیگراد بهخوبی عمل کند. این دامنه دمایی گسترده، امکان استفاده از PMP43 را در فرآیندهای متنوع فراهم میسازد.
دمای محیط کاری
محدوده دمای محیطی قابل تحمل برای PMP43 از منفی 40 تا مثبت 85 درجه سانتیگراد است. این ویژگی تضمین میکند که دستگاه حتی در شرایط محیطی سخت و متغیر نیز عملکردی پایدار و مطمئن داشته باشد.
محدوده اندازهگیری فشار
سلول اندازهگیری PMP43 قادر است فشارهایی در بازه 400 میلیبار تا 100 بار یا 6 تا 1450 psi را اندازهگیری کند. این دامنه گسترده باعث میشود دستگاه برای کاربردهای فشار پایین تا فشار بالا مناسب باشد.
حداقل بازه قابل کالیبراسیون
کوچکترین اسپن قابل کالیبراسیون در PMP43 برابر با 20 میلیبار یا 0.3 psi است. این قابلیت امکان تنظیم دقیق دستگاه برای کاربردهای حساس با تغییرات فشار اندک را فراهم میکند.
مقاومت در برابر خلأ و تورنداون
PMP43 دارای مقاومت در برابر خلأ تا 50 میلیبار و حداکثر نسبت تورنداون 20 به 1 است. این ویژگیها انعطافپذیری بالایی در انتخاب رنج اندازهگیری و استفاده بهینه از دستگاه ایجاد میکنند.
اتصالات فرآیندی رزوهای و فلنجی
Cerabar PMP43 از اتصالات فرآیندی رزوهای شامل G1/2 تا G2، R1/2، MNPT3/4 تا MNPT2 و FNPT1/2 و همچنین اتصالات فلنجی DN25 تا DN80 و NPS 1 تا 3 اینچ پشتیبانی میکند. این تنوع امکان سازگاری با انواع سیستمهای لولهکشی را فراهم میسازد.
اتصالات فرآیندی بهداشتی
این ترانسمیتر از طیف گستردهای از اتصالات بهداشتی شامل Tri-Clamp، DIN11851، DIN11864-1، NEUMO، Varivent، SMS، DRD و Universal Adapter پشتیبانی میکند. این تنوع باعث میشود PMP43 بهراحتی در خطوط بهداشتی مختلف نصب شود.
متریال دیافراگم و بدنه
دیافراگم فرآیندی PMP43 از جنس استنلس استیل 316L ساخته شده و بهصورت جوشخورده طراحی شده است، بهطوری که نیازی به گسکت وجود ندارد. بدنه دستگاه نیز از جنس 316L بهداشتی است که مقاومت بالا در برابر خوردگی و سازگاری کامل با الزامات بهداشتی را تضمین میکند.
ارتباطات صنعتی
PMP43 قابلیت ارائه با خروجی 4 تا 20 میلیآمپر، 4 تا 20 میلیآمپر HART و 4 تا 20 میلیآمپر IO-Link را دارد. این تنوع ارتباطی امکان یکپارچهسازی آسان با سیستمهای اتوماسیون صنعتی مدرن را فراهم میسازد.
گواهیهای ضدانفجار
ترانسمیتر فشار Endress+Hauser PMP43 دارای تأییدیهها و گواهیهای بینالمللی ضدانفجار شامل ATEX، FM، CAN/US، IECEx، INMETRO، NEPSI و UK Ex است. این گواهیها امکان استفاده ایمن از دستگاه را در مناطق مستعد خطر انفجار تضمین میکنند.
تأییدیههای طراحی و متریال
PMP43 مطابق با استاندارد EN10204-3.1 ارائه میشود و دارای انطباق با استاندارد NACE MR0175 است. این ویژگیها تضمینکننده کیفیت متریال و قابلیت ردیابی در صنایع حساس هستند.
تأییدیههای بهداشتی
این ترانسمیتر فشار دارای تأییدیههای بهداشتی معتبر شامل CoC ASME-BPE، 3-A و EHEDG است. این گواهیها نشاندهنده انطباق کامل PMP43 با بالاترین استانداردهای بهداشتی جهانی میباشند.
تأییدیههای آب آشامیدنی
Cerabar PMP43 دارای تأییدیههای معتبر آب آشامیدنی شامل NSF/ANSI 61، ACS و KTW است که امکان استفاده از دستگاه را در سیستمهای مرتبط با آب شرب فراهم میسازد.
جمعبندی مزایای کلیدی
سهولت استفاده، طراحی بهداشتی کامل، دقت بالا، پایداری بلندمدت، Heartbeat Technology، تنوع گسترده اتصالات فرآیندی، کلاس حفاظتی IP69 و مجموعهای کامل از تأییدیههای بهداشتی و ایمنی از مهمترین مزایای Endress+Hauser PMP43 به شمار میروند.
جمعبندی نهایی
ترانسمیتر فشار Endress+Hauser PMP43 یک راهکار پیشرفته، دقیق و کاملاً بهداشتی برای اندازهگیری فشار و سطح در صنایع فرآیندی است. این دستگاه با تکیه بر طراحی فشرده، فناوریهای نوین ایمنی و پایش، و انطباق کامل با استانداردهای جهانی، انتخابی ایدهآل برای صنایع غذایی، دارویی و سایر کاربردهای بهداشتی به شمار میآید. PMP43 ترکیبی از عملکرد بالا، ایمنی فرآیند و سهولت بهرهبرداری را در اختیار کاربران قرار میدهد و نقش مهمی در افزایش کیفیت و بهرهوری فرآیندهای صنعتی ایفا میکند.
