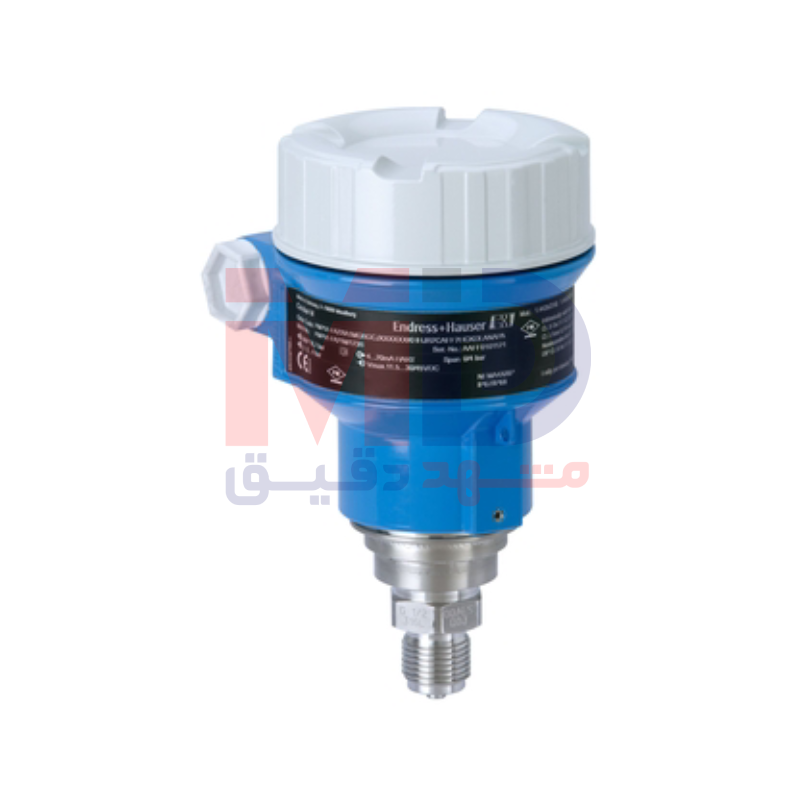

معرفی کلی گیج فشار Endress+Hauser PMP51
گیج فشار Endress+Hauser PMP51 که با نام Cerabar PMP51 شناخته میشود، یکی از ترانسمیترهای فشار دیجیتال پیشرفته این شرکت معتبر آلمانی است که برای اندازهگیری دقیق فشار، سطح، حجم و جرم در سیالات مختلف طراحی شده است. این تجهیز با بهرهگیری از سنسور پیزورزیستیو و دیافراگم فلزی جوشخورده، عملکردی قابلاطمینان، دقیق و پایدار را حتی در سختترین شرایط فرآیندی تضمین میکند. PMP51 بهطور خاص برای کاربردهای فشار بالا تا ۴۰۰ بار طراحی شده و در صنایع عمومی فرآیندی و همچنین کاربردهای بهداشتی جایگاه بسیار مهمی دارد.
جایگاه PMP51 در خانواده Cerabar
Cerabar PMP51 بخشی از خانواده Cerabar شرکت Endress+Hauser است که به دلیل کیفیت ساخت بالا، دقت اندازهگیری و قابلیت اطمینان بلندمدت شناخته میشود. این سری برای پاسخ به نیازهای متنوع صنایع، از کاربردهای عمومی تا محیطهای بهداشتی و ایمنیمحور توسعه یافته است. PMP51 بهعنوان یک مدل هوشمند و ماژولار، امکان تطبیق با طیف وسیعی از نیازهای فرآیندی را فراهم میکند و به همین دلیل یکی از محبوبترین گزینهها در پروژههای صنعتی محسوب میشود.
Field of Application یا حوزه کاربرد
ترانسمیتر فشار دیجیتال Cerabar PMP51 با دیافراگم فلزی برای اندازهگیری فشار مطلق و گیج در مایعات و گازها طراحی شده است. این دستگاه در کاربردهای فرآیندی و بهداشتی برای اندازهگیری فشار، سطح هیدرواستاتیک، حجم و حتی جرم استفاده میشود. PMP51 برای کاربردهای فشار بالا تا ۴۰۰ بار مناسب بوده و در صنایع شیمیایی، دارویی، غذایی و نوشیدنی، نفت و گاز، نیروگاهها و صنایع دریایی کاربرد گستردهای دارد.
کاربرد در صنایع بهداشتی
یکی از مزایای مهم PMP51 قابلیت استفاده در کاربردهای بهداشتی است. طراحی اتصالات فرآیندی فلش مانت و ابعاد کوچک آن باعث میشود خطر آلودگی و تجمع مواد به حداقل برسد. این ویژگی برای صنایعی که رعایت کامل استانداردهای بهداشتی الزامی است، اهمیت ویژهای دارد.
کاربرد در صنایع فرآیندی سنگین
Cerabar PMP51 علاوه بر صنایع بهداشتی، در صنایع سنگین فرآیندی که نیاز به اندازهگیری فشارهای بالا وجود دارد نیز بهطور گسترده مورد استفاده قرار میگیرد. توانایی تحمل فشار تا ۴۰۰ بار و حد اضافهفشار تا ۶۰۰ بار، این تجهیز را برای فرآیندهای سخت و پرفشار ایدهآل میسازد.
طراحی بدنه و ساختار مکانیکی
PMP51 در دو نوع بدنه تکمحفظهای از جنس آلومینیوم دایکست یا استنلس استیل 316L عرضه میشود. این طراحی باعث افزایش مقاومت مکانیکی و محافظت مناسب از الکترونیک داخلی در برابر شرایط محیطی سخت میگردد. بدنه مقاوم همچنین نقش مهمی در افزایش طول عمر دستگاه دارد.
اصل اندازهگیری فشار
اصل اندازهگیری در Endress+Hauser PMP51 مبتنی بر اندازهگیری فشار مطلق و فشار گیج است. تغییرات فشار واردشده بر دیافراگم فلزی بهصورت مستقیم به سلول اندازهگیری پیزورزیستیو منتقل میشود. این سلول با دقت بسیار بالا، تغییرات مکانیکی را به سیگنال الکتریکی پایدار تبدیل میکند.
سلول اندازهگیری پیزورزیستیو
سلول پیزورزیستیو استفادهشده در PMP51 یکی از دقیقترین و قابلاعتمادترین فناوریها در اندازهگیری فشار محسوب میشود. این سلول به همراه دیافراگم فلزی جوشخورده، حساسیت بالا و پایداری طولانیمدت را تضمین میکند.
دیافراگم فلزی جوشخورده
دیافراگم فلزی جوشخورده در PMP51 بهگونهای طراحی شده که نیاز به گسکت را حذف میکند. این موضوع علاوه بر افزایش ایمنی فرآیند، ریسک نشتی را به حداقل میرساند و به ویژه در کاربردهای بهداشتی یک مزیت کلیدی محسوب میشود.
محدوده اندازهگیری فشار
محدوده اندازهگیری PMP51 از فشار منفی یا صفر تا ۴۰۰ بار برابر با ۶۰۰۰ psi است. این گستره وسیع امکان استفاده از دستگاه را در فرآیندهای با فشار بسیار پایین تا فشارهای بسیار بالا فراهم میکند.
قابلیت تنظیم رنج اندازهگیری
PMP51 دارای Quick Setup با قابلیت تنظیم آسان رنج اندازهگیری است. این ویژگی باعث کاهش زمان راهاندازی، کاهش هزینهها و افزایش بهرهوری در پروژههای صنعتی میشود.
دقت اندازهگیری
دقت مرجع PMP51 در نسخه استاندارد برابر با ±0.1 درصد و در نسخه Platinum برابر با ±0.075 درصد از مقدار اندازهگیری است. این سطح از دقت، PMP51 را به گزینهای ایدهآل برای کاربردهای حساس تبدیل کرده است.
پایداری بلندمدت
یکی از ویژگیهای برجسته Endress+Hauser PMP51 پایداری بلندمدت بسیار عالی آن است. رانش اندازهگیری در این تجهیز برابر با 0.1 درصد از URL در سال، 0.2 درصد در پنج سال و 0.25 درصد در ده سال است. این موضوع باعث کاهش نیاز به کالیبراسیون مکرر و کاهش هزینههای نگهداری میشود.
ایمنی فرآیند و SIL
PMP51 برای پایش فشار فرآیندی تا سطح ایمنی SIL2 طراحی و مطابق با استانداردهای IEC 61508 و IEC 61511 گواهی شده است. این ویژگی تضمین میکند که دستگاه در کاربردهای ایمنیمحور عملکردی قابلاعتماد داشته باشد.
مزایای ایمنی در کاربردهای بهداشتی
ابعاد کوچک اتصالات فلش مانت در PMP51 باعث افزایش ایمنی فرآیند و محصول در کاربردهای بهداشتی میشود. این طراحی از تجمع مواد و ایجاد نقاط مرده جلوگیری میکند.
مفهوم ماژولار
طراحی ماژولار PMP51 امکان تعویض آسان نمایشگر یا بخش الکترونیک را فراهم میکند. این ویژگی باعث سادهشدن تعمیرات و کاهش زمان توقف فرآیند میشود.
راهاندازی و بهرهبرداری آسان
یکی از مزایای کلیدی Cerabar PMP51 راهاندازی آسان از طریق منوی هدایتشده است. تنظیمات دستگاه از طریق نمایشگر محلی یا ابزارهای ارتباطی دیجیتال به سادگی انجام میشود.
ارتباطات صنعتی
PMP51 از انواع پروتکلهای ارتباطی صنعتی پشتیبانی میکند. این پروتکلها شامل 4 تا 20 میلیآمپر، 4 تا 20 میلیآمپر به همراه HART، PROFIBUS PA، FOUNDATION Fieldbus و IO-Link هستند. این تنوع ارتباطی یکپارچهسازی دستگاه را با سیستمهای کنترلی مختلف بسیار ساده میکند.
یکپارچگی مستقل سیستم
پشتیبانی همزمان از HART، PROFIBUS PA و FOUNDATION Fieldbus امکان یکپارچهسازی مستقل و انعطافپذیر PMP51 با انواع سیستمهای اتوماسیون را فراهم میسازد.
منیفولدهای نصبشده
PMP51 بهصورت قابلارائه به همراه منیفولدهای نصبشده است. این منیفولدها بهصورت کامل تست نشتی شدهاند و همواره سازگاری کامل با دستگاه دارند.
ولتاژ تغذیه
برای خروجی 4 تا 20 میلیآمپر HART، ولتاژ تغذیه در نسخه Non-Ex برابر با 11.5 تا 45 ولت DC و در نسخه Ex ia برابر با 11.5 تا 30 ولت DC است. برای PROFIBUS PA و FOUNDATION Fieldbus، ولتاژ تغذیه 9 تا 32 ولت DC در نظر گرفته شده است.
دمای فرآیند قابل تحمل
PMP51 قابلیت کار در بازه دمایی منفی 40 تا مثبت 130 درجه سانتیگراد را دارد. همچنین این دستگاه میتواند دمای 150 درجه سانتیگراد را به مدت یک ساعت تحمل کند که برای بسیاری از فرآیندهای سخت یک مزیت مهم محسوب میشود.
دمای محیط کاری
محدوده دمای محیطی قابل تحمل برای PMP51 از منفی 40 تا مثبت 85 درجه سانتیگراد است. این ویژگی عملکرد پایدار دستگاه را در شرایط محیطی دشوار تضمین میکند.
کوچکترین اسپن قابل کالیبراسیون
کوچکترین بازه یا اسپن قابل کالیبراسیون برای PMP51 برابر با 20 میلیبار یا 0.3 psi است. این ویژگی امکان تنظیم دستگاه برای کاربردهای با تغییرات فشار بسیار کم را فراهم میسازد.
مقاومت در برابر خلأ
Cerabar PMP51 دارای مقاومت در برابر خلأ تا 10 میلیبار است. این قابلیت در فرآیندهایی که احتمال ایجاد فشار منفی وجود دارد اهمیت بالایی دارد.
نسبت تورنداون
حداکثر نسبت تورنداون در PMP51 برابر با 20 به 1 است. این ویژگی انعطافپذیری بالایی در انتخاب رنج اندازهگیری ایجاد میکند.
حد اضافهفشار
حداکثر فشار قابل تحمل PMP51 برابر با 600 بار یا 9000 psi است. این قابلیت ایمنی تجهیز را در برابر شوکهای فشاری افزایش میدهد.
اتصالات فرآیندی رزوهای
PMP51 از اتصالات رزوهای متنوعی شامل G1/2 تا G2 و MNPT1/2 تا MNPT2 پشتیبانی میکند. این تنوع امکان نصب دستگاه در طیف وسیعی از خطوط لوله را فراهم میسازد.
اتصالات فلنجی
اتصالات فلنجی قابل پشتیبانی در PMP51 شامل DN25 تا DN80 و ASME 1 1/2 اینچ تا 4 اینچ است.
اتصالات بهداشتی
برای کاربردهای بهداشتی، PMP51 با اتصالات Tri-Clamp، DIN11851، NEUMO، Varivent N، SMS و DRD ارائه میشود.
متریال دیافراگم فرآیندی
دیافراگم فرآیندی PMP51 از متریالهای مقاومی مانند 316L، Alloy C و پوششهای خاص رودیوم یا طلا ساخته میشود که سازگاری شیمیایی بالایی را تضمین میکند.
سیال پرکننده
در PMP51 از سیالات پرکنندهای مانند روغن سیلیکون یا روغنهای خنثی استفاده میشود که باعث انتقال دقیق فشار و افزایش پایداری اندازهگیری میگردد.
گواهیها و تأییدیههای ضدانفجار
این تجهیز دارای گواهیهای بینالمللی ضدانفجار شامل ATEX، FM، CSA، CSA C/US، IECEx، INMETRO، NEPSI و UK Ex است.
تأییدیههای ایمنی و طراحی
PMP51 دارای تأییدیه SIL، استاندارد EN10204-3.1 و انطباق با NACE MR0175 است که آن را برای محیطهای خورنده و ایمنیمحور مناسب میکند.
تأییدیههای بهداشتی
این ترانسمیتر فشار دارای تأییدیههای معتبر بهداشتی شامل 3A، EHEDG و CoC ASME-BPE است.
تأییدیههای دریایی
Cerabar PMP51 دارای تأییدیههای دریایی GL، ABS، LR، BV و DNV بوده و برای کاربردهای دریایی مناسب است.
تأییدیه آب آشامیدنی
این دستگاه دارای تأییدیه NSF برای کاربردهای مرتبط با آب آشامیدنی است.
جمعبندی مزایا
دقت بالا، پایداری بلندمدت، ایمنی SIL2، طراحی ماژولار، تنوع ارتباطات صنعتی، سازگاری با کاربردهای بهداشتی و مقاومت در برابر فشارهای بالا از مهمترین مزایای Endress+Hauser PMP51 به شمار میروند.
نتیجهگیری نهایی
گیج فشار Endress+Hauser PMP51 یک ترانسمیتر فشار هوشمند، دقیق و بسیار قابلاعتماد است که برای طیف وسیعی از کاربردهای صنعتی و بهداشتی طراحی شده است. این تجهیز با بهرهگیری از فناوریهای پیشرفته اندازهگیری، طراحی مقاوم و مجموعهای کامل از گواهیهای بینالمللی، انتخابی ایدهآل برای مهندسان و طراحان سیستمهای اتوماسیون صنعتی محسوب میشود. PMP51 نهتنها نیازهای فعلی فرآیند را پوشش میدهد، بلکه با پایداری و انعطافپذیری بالای خود، پاسخگوی نیازهای آینده صنایع نیز خواهد بود.
