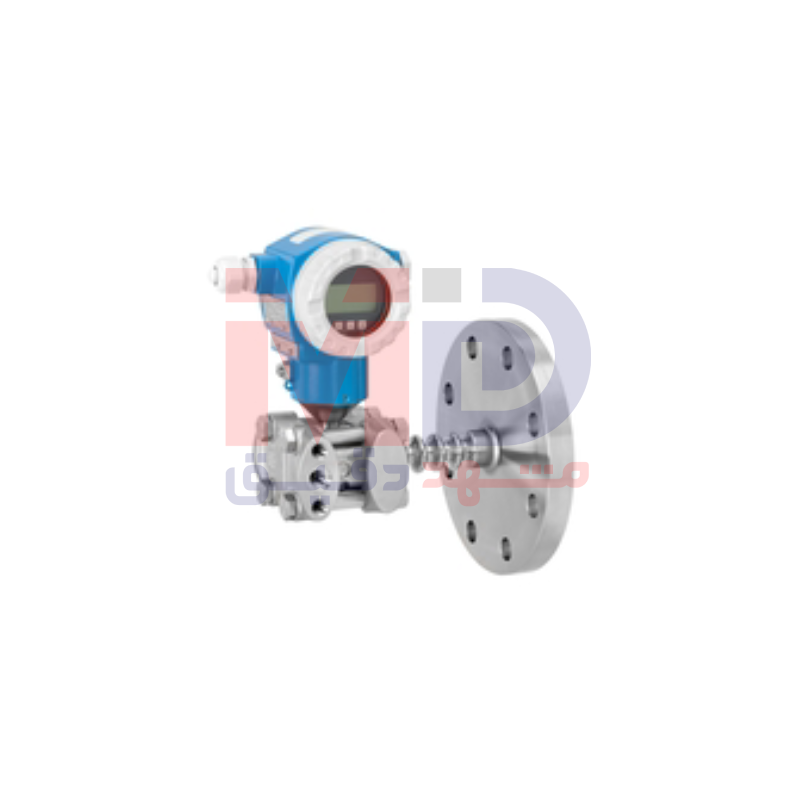

فلومتر Endress+Hauser FMD77

معرفی کلی فلومتر Endress+Hauser FMD77

فلومتر Endress+Hauser FMD77 که با نام Deltabar FMD77 شناخته می‌شود، یکی از پیشرفته‌ترین ترانسمیترهای اختلاف فشار الکترونیکی شرکت اندرس‌هاوزر است که به‌طور خاص برای اندازه‌گیری پیوسته سطح، حجم و جرم مایعات در صنایع فرآیندی طراحی شده است. این تجهیز با بهره‌گیری از سنسور فلزی اختلاف فشار و استفاده از دیافراگم سیل یک‌طرفه یا دوطرفه با کپیلاری در سمت فشار پایین، راهکاری ایده‌آل برای کاربردهایی است که دماهای بسیار بالا، شرایط خورنده و الزامات ایمنی شدید دارند.

جایگاه FMD77 در خانواده Deltabar

FMD77 در خانواده Deltabar به‌عنوان یک مدل حرفه‌ای و ایمنی‌محور شناخته می‌شود که مطابق استاندارد IEC 61508 طراحی شده و قابلیت استفاده در سیستم‌های ایمنی عملکردی تا سطح SIL3 را دارد. این ویژگی، FMD77 را به انتخابی مطمئن برای کاربردهای حیاتی در صنایع نفت، گاز، پتروشیمی، شیمیایی و نیروگاهی تبدیل می‌کند.

حوزه کاربرد صنعتی

فلومتر Endress+Hauser FMD77 عمدتاً در صنایع فرآیندی برای اندازه‌گیری سطح مایعات در مخازن، ستون‌های تقطیر، تبخیرکننده‌ها و تانک‌های ذخیره استفاده می‌شود. این تجهیز برای کاربردهایی طراحی شده است که نصب ترانسمیتر به‌صورت مستقیم روی فرآیند ممکن نیست یا دمای فرآیند بسیار بالا است و نیاز به استفاده از دیافراگم سیل و کپیلاری وجود دارد.

کاربرد در اندازه‌گیری سطح مایعات

یکی از مهم‌ترین کاربردهای FMD77، اندازه‌گیری سطح مایع بر اساس اختلاف فشار هیدرواستاتیک است. این دستگاه می‌تواند سطح مایعات را در مخازن باز یا تحت فشار، حتی در شرایط دمایی شدید، به‌صورت دقیق و پایدار اندازه‌گیری کند.

کاربرد در اندازه‌گیری حجم و جرم

علاوه بر سطح، FMD77 قابلیت محاسبه حجم یا جرم مایعات را نیز دارد. با در اختیار داشتن چگالی سیال و ارتفاع اندازه‌گیری‌شده، سیستم کنترل می‌تواند به‌راحتی حجم یا جرم را از سیگنال اختلاف فشار استخراج کند.

اصل اندازه‌گیری اختلاف فشار

اصل اندازه‌گیری در FMD77 مبتنی بر Differential Pressure است. اختلاف فشار بین فشار هیدرواستاتیک سیال و مرجع اندازه‌گیری شده و این اختلاف فشار متناسب با ارتفاع ستون مایع می‌باشد. سنسور فلزی دستگاه این اختلاف فشار را با دقت بالا به سیگنال الکتریکی دیجیتال تبدیل می‌کند.

طراحی با دیافراگم سیل و کپیلاری

FMD77 از دیافراگم سیل فلزی بهره می‌برد که می‌تواند به‌صورت یک‌طرفه یا دوطرفه مورد استفاده قرار گیرد. در اغلب کاربردها، سمت فشار پایین به وسیله کپیلاری به دیافراگم سیل متصل می‌شود تا اثرات دما و شرایط محیطی از سنسور اصلی دستگاه دور نگه داشته شود.

مزایای دیافراگم سیل فلزی

دیافراگم سیل فلزی باعث جداسازی کامل سیال فرآیندی از سنسور اندازه‌گیری می‌شود. این طراحی نه‌تنها ایمنی فرآیند را افزایش می‌دهد، بلکه امکان استفاده از دستگاه را در سیالات خورنده، سمی یا با دمای بسیار بالا فراهم می‌کند.

محدوده وسیع دمای فرآیند

یکی از برجسته‌ترین ویژگی‌های فلومتر Endress+Hauser FMD77، توانایی کار در دمای فرآیند از منفی 70 تا مثبت 400 درجه سانتی‌گراد است. این قابلیت استفاده از دستگاه را در فرآیندهایی با شوک‌های حرارتی بالا و تغییرات ناگهانی دما ممکن می‌سازد.

فناوری TempC Membrane

در FMD77 از Membrane جدید TempC استفاده شده است که اثر نوسانات دمای محیط و فرآیند را به حداقل می‌رساند. این فناوری نقش مهمی در حفظ دقت اندازه‌گیری در شرایط دمایی متغیر دارد.

محدوده‌های اندازه‌گیری فشار

این ترانسمیتر می‌تواند اختلاف فشار را در بازه 100 میلی‌بار تا 16 بار معادل 1.5 تا 240 psi اندازه‌گیری کند که محدوده مناسبی برای اغلب کاربردهای سطح‌سنجی صنعتی محسوب می‌شود.

دقت مرجع اندازه‌گیری

دقت مرجع FMD77 برابر با ±0.075 درصد به‌علاوه تأثیر دیافراگم سیل است. این سطح از دقت، FMD77 را به گزینه‌ای مناسب برای اندازه‌گیری‌های دقیق و پایدار در بلندمدت تبدیل می‌کند.

پایداری بلندمدت عملکرد

پایداری بلندمدت این دستگاه بسیار مطلوب است و شامل 0.08 درصد از URL در سال، 0.14 درصد در 5 سال و 0.27 درصد در 10 سال می‌شود. این ویژگی نیاز به کالیبراسیون‌های مکرر را به‌طور قابل‌توجهی کاهش می‌دهد.

سلول اندازه‌گیری فشار

سلول اندازه‌گیری در FMD77 برای بازه 100 میلی‌بار تا 16 بار طراحی شده است و در برابر فشارهای فرآیندی متغیر عملکردی پایدار از خود نشان می‌دهد.

کوچک‌ترین بازه قابل کالیبراسیون

کوچک‌ترین Span قابل کالیبراسیون در این دستگاه 5 میلی‌بار (0.075 psi) است که امکان تنظیم دقیق متناسب با نیاز فرآیند را فراهم می‌کند.

نسبت Turn Down بالا

FMD77 از نسبت Turn Down برابر با 100:1 پشتیبانی می‌کند که انعطاف‌پذیری زیادی در انتخاب محدوده اندازه‌گیری بدون افت دقت ایجاد می‌کند.

مقاومت در برابر خلأ

این دستگاه دارای مقاومت در برابر خلأ تا 50 میلی‌بار (0.73 psi) است و می‌تواند در شرایط خلا نیز به‌صورت ایمن استفاده شود.

تحمل اضافه‌فشار

حداکثر تحمل اضافه‌فشار در FMD77 برابر با 160 بار (2400 psi) است که نشان‌دهنده استحکام مکانیکی بالای این تجهیز می‌باشد.

اتصالات فرآیندی متنوع

اتصالات فرآیندی در FMD77 بسیار متنوع هستند. سمت فشار پایین شامل رزوه‌های 1/4-18 NPT و RC 1/4 اینچ بوده و سمت فشار بالا از فلنج‌های استاندارد DIN، ASME و JIS پشتیبانی می‌کند.

متریال دیافراگم فرآیندی

دیافراگم فرآیندی این محصول در متریال‌های 316L، Alloy C، تانتالیوم، طلا–رودیوم و PTFE ارائه می‌شود تا بالاترین سطح سازگاری شیمیایی تضمین گردد.

طراحی بدون گسکت

در FMD77 از گسکت جداگانه استفاده نمی‌شود و دیافراگم سیل به‌صورت جوش‌خورده نصب می‌گردد که این موضوع ریسک نشتی را به حداقل می‌رساند.

سیال پرکننده متنوع

برای انتقال فشار در کپیلاری، از سیالات پرکننده متنوعی مانند روغن سیلیکونی، روغن خنثی، روغن گیاهی، روغن مخصوص دمای پایین و روغن مخصوص دمای بالا استفاده می‌شود که انتخاب آن متناسب با شرایط فرآیندی انجام می‌گیرد.

جنس بدنه و هوزینگ

بدنه FMD77 از استنلس استیل 316L یا آلومینیوم دایکست ساخته شده است که مقاومت بالایی در برابر شرایط محیطی سخت فراهم می‌کند.

طراحی دیجیتال و ماژولار

FMD77 یک ترانسمیتر دیجیتال ماژولار است که امکان تعویض آسان سنسور، الکترونیک یا نمایشگر را فراهم کرده و هزینه‌های نگهداری را کاهش می‌دهد.

سد ثانویه فرآیندی

این دستگاه دارای Secondary Process Barrier است که لایه‌ای اضافی از ایمنی بین فرآیند و محیط اطراف ایجاد می‌کند.

توابع تشخیصی داخلی

FMD77 به توابع تشخیصی داخلی پیشرفته مجهز است که وضعیت سلامت دستگاه را به‌طور مداوم پایش کرده و ایمنی فرآیند را افزایش می‌دهد.

مدیریت داده با HistoROM

یکی از مهم‌ترین مزایای FMD77، استفاده از ماژول HistoROM است که مدیریت پارامترهای فرآیندی و دستگاه را بسیار ساده می‌سازد و راه‌اندازی مجدد یا تعویض قطعات را بدون تنظیمات پیچیده امکان‌پذیر می‌کند.

راه‌اندازی آسان با نمایشگر محلی

این دستگاه به نمایشگر محلی با منوی هدایت‌شده مجهز است که راه‌اندازی و تنظیم پارامترها را سریع و بدون خطا انجام می‌دهد.

پروتکل‌های ارتباطی صنعتی

FMD77 از 4–20 میلی‌آمپر HART، PROFIBUS PA و FOUNDATION Fieldbus پشتیبانی می‌کند و به‌راحتی با سیستم‌های مختلف کنترل صنعتی یکپارچه می‌شود.

منابع تغذیه

منبع تغذیه در نسخه 4–20 mA HART برابر با 10.5 تا 45 ولت DC در حالت Non-Ex و 10.5 تا 30 ولت DC در Ex ia است. در نسخه‌های PROFIBUS PA و FOUNDATION Fieldbus، ولتاژ 9 تا 32 ولت DC مورد نیاز است.

ایمنی عملکردی SIL

FMD77 دارای تأییدیه SIL بوده و برای کاربردهای ایمنی‌محور تا سطح SIL2 و SIL3 مطابق استاندارد IEC 61508 مناسب است.

گواهی‌ها و تأییدیه‌های ضدانفجار

این محصول دارای گواهی‌های معتبر بین‌المللی شامل ATEX، FM، CSA، CSA C/US، IECEx، INMETRO، NEPSI، EAC و UK Ex می‌باشد.

تأییدیه‌های طراحی و متریال

FMD77 مطابق استانداردهای NACE MR0175 و EN10204-3.1 طراحی و تولید شده است و برای محیط‌های خورنده و صنایع نفت و گاز مناسب می‌باشد.

تأییدیه‌های ایمنی و کاربردی

این دستگاه دارای تأییدیه‌های مختلف از جمله SIL، تأییدیه‌های بهداشتی، تأییدیه دریایی و سیستم جلوگیری از سرریز WHG است که دامنه کاربرد آن را بسیار گسترده می‌کند.

صرفه‌جویی در هزینه‌های عملیاتی

طراحی ماژولار، پایداری بلندمدت و قابلیت‌های تشخیصی پیشرفته منجر به کاهش هزینه‌های مالکیت و نگهداری در طول عمر دستگاه می‌شود.

یکپارچگی مستقل با سیستم‌ها

پشتیبانی هم‌زمان از HART، PROFIBUS PA و FOUNDATION Fieldbus باعث ایجاد یکپارچگی مستقل و بدون وقفه با سیستم‌های مختلف اتوماسیون می‌گردد.

جمع‌بندی نهایی

فلومتر Endress+Hauser FMD77 یک ترانسمیتر اختلاف فشار دیجیتال، ایمن و بسیار مقاوم است که برای اندازه‌گیری پیوسته سطح، حجم و جرم مایعات در شرایط فرآیندی سخت طراحی شده است. محدوده دمایی بسیار گسترده، دقت قابل‌اعتماد، تأییدیه‌های بین‌المللی گسترده، قابلیت SIL3 و ساختار ماژولار، این دستگاه را به گزینه‌ای ایده‌آل برای کاربردهای حیاتی در صنایع فرآیندی تبدیل کرده است.
