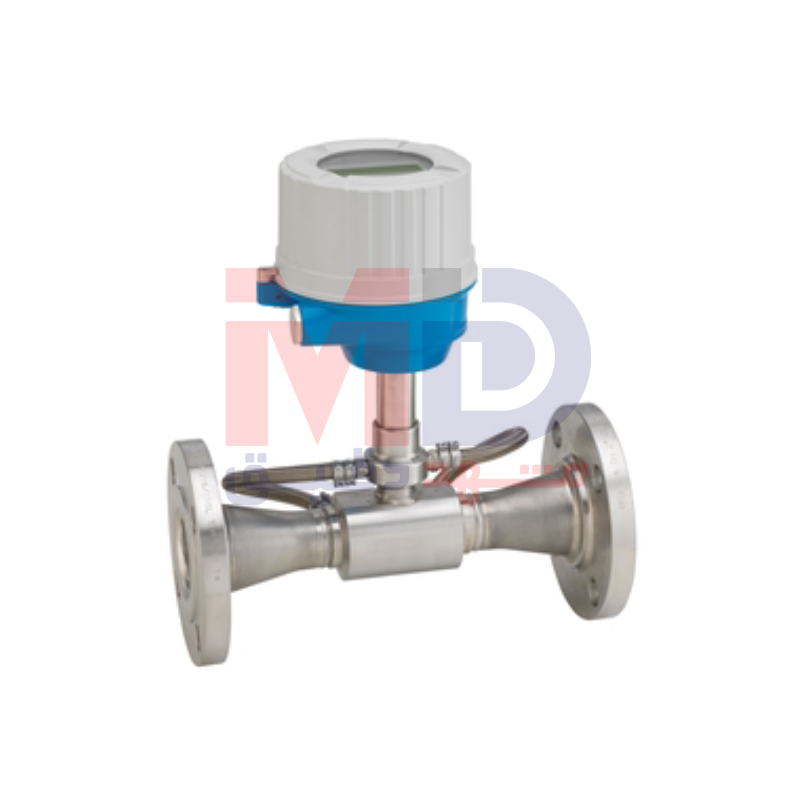

معرفی فلومتر اولتراسونیک Endress+Hauser E 100
فلومتر اولتراسونیک Endress+Hauser Prosonic Flow E 100 یک تجهیز اندازهگیری پیشرفته، اقتصادی و در عین حال بسیار دقیق برای اندازهگیری دبی آب دمینرالیزه در کاربردهای تاسیساتی و صنعتی است. این فلومتر بهطور خاص برای محیطهایی طراحی شده است که در آنها پایداری بلندمدت اندازهگیری، دقت بالا و قابلیت اطمینان در شرایط متغیر فرآیندی اهمیت بالایی دارد. یکی از شاخصترین کاربردهای این تجهیز، اندازهگیری دبی آب در خطوط برگشت کندانس بویلرها است؛ جایی که کیفیت آب، دمای بالا و جریان دوطرفه، چالشهای مهمی برای سیستمهای اندازهگیری ایجاد میکنند.
Prosonic Flow E 100 با استفاده از اصل اندازهگیری اولتراسونیک و ترکیب آن با اندازهگیری همزمان دما، بهعنوان یک فلومتر چندمتغیره واقعی عمل میکند و ارزش افزوده قابلتوجهی برای سیستمهای یوتیلیتی و فرآیندهای صنعتی فراهم میسازد. بهرهگیری از Heartbeat Technology نیز باعث افزایش قابلیت اطمینان اندازهگیری و کاهش نیاز به کالیبراسیونهای مکرر در طول عمر تجهیز شده است.
حوزه کاربرد و فلسفه طراحی
اندازهگیری دبی آب دمینرالیزه در سیستمهای یوتیلیتی، بهویژه در نیروگاهها، صنایع پتروشیمی، پالایشگاهها و کارخانههای بزرگ صنعتی، نیازمند تجهیزاتی است که بتوانند در شرایط حساس و گاه متغیر، دادههای دقیق و پایدار ارائه دهند. فلومتر Endress+Hauser E 100 دقیقاً با همین رویکرد طراحی شده است. این تجهیز برای اندازهگیری دوطرفه جریان آب دمینرالیزه مناسب بوده و بدون توجه به تغییرات فشار، چگالی، دما و هدایت الکتریکی سیال، اندازهگیری را با دقت ثابت انجام میدهد.
در خطوط برگشت کندانس بویلر، جریان ممکن است در بازههای زمانی مختلف جهت خود را تغییر دهد یا دچار نوسانات دمایی شود. Prosonic Flow E 100 با قابلیت Bidirectional Measuring، این تغییرات را بدون افت دقت پوشش میدهد و اطلاعات قابل اتکایی را در اختیار واحد بهرهبرداری قرار میدهد.
اصل اندازهگیری اولتراسونیک
فلومتر E 100 از اصل اندازهگیری اولتراسونیک بهره میبرد که در آن اختلاف زمان عبور امواج صوتی در جهت و خلاف جهت جریان سیال برای محاسبه سرعت و دبی استفاده میشود. این روش اندازهگیری کاملاً غیرتماسی، بدون قطعه متحرک و بدون ایجاد افت فشار بوده و به همین دلیل گزینهای ایدهآل برای سیستمهای یوتیلیتی حساس محسوب میشود.
یکی از مزایای کلیدی این اصل اندازهگیری آن است که عملکرد فلومتر مستقل از فشار، چگالی، دما و هدایت الکتریکی سیال است. این ویژگی در کاربردهای آب دمینرالیزه که هدایت الکتریکی بسیار پایینی دارد، اهمیت ویژهای دارد و محدودیتهای فلومترهای الکترومغناطیسی را بهطور کامل برطرف میکند.
اندازهگیری دوطرفه و پایداری فرآیند
Prosonic Flow E 100 بهگونهای طراحی شده است که اندازهگیری دبی را بهصورت دوطرفه (Bidirectional) انجام میدهد. این قابلیت در سیستمهایی همچون خطوط کندانس بویلر، امکان پایش دقیق جریان در هر دو جهت را فراهم میکند و از بروز خطاهای محاسباتی در تراز جرم و انرژی جلوگیری مینماید.
پایداری بلندمدت سنسور و عدم نیاز به تنظیمات مکرر، باعث میشود این فلومتر در طول زمان عملکردی یکنواخت و قابل اعتماد داشته باشد و هزینههای نگهداری سیستم بهطور محسوسی کاهش یابد.
فلومتر چندمتغیره با ارزش افزوده بالا
یکی از ویژگیهای برجسته Endress+Hauser E 100، چندمتغیره بودن واقعی آن است. این تجهیز علاوه بر اندازهگیری دبی حجمی، قادر است دبی جرمی محاسبهشده، سرعت جریان، سرعت صوت در سیال و دمای سیال را نیز بهصورت همزمان اندازهگیری و ارائه کند.
وجود اندازهگیری دمای یکپارچه، نیاز به نصب سنسور دمای جداگانه را حذف کرده و تعداد نقاط اندازهگیری در فرآیند را کاهش میدهد. این موضوع نهتنها هزینههای نصب و نگهداری را کاهش میدهد، بلکه دقت و همخوانی دادههای فرآیندی را نیز افزایش میدهد.
دقت اندازهگیری و کلاس متروولوژیکی
فلومتر اولتراسونیک E 100 از نظر دقت اندازهگیری، در رده تجهیزات بسیار قابل اعتماد قرار میگیرد. دقت اندازهگیری دبی حجمی تا ±۰٫۵ درصد مقدار خواندهشده بوده و مطابق با استاندارد EN 1434 Class 2 تأیید شده است. دقت اندازهگیری دما نیز برابر با ±۲ درجه سانتیگراد است که برای کاربردهای یوتیلیتی بسیار مناسب محسوب میشود.
در بازه سرعت جریان بین ۰٫۵ تا ۱۰ متر بر ثانیه، حداکثر خطای اندازهگیری حجم برابر با ±۰٫۵ درصد مقدار خواندهشده بهعلاوه ±۰٫۰۲ درصد فولاسکیل است. برای سرعتهای کمتر از ۰٫۵ متر بر ثانیه، خطای اندازهگیری برابر با ±۰٫۰۷ درصد فولاسکیل خواهد بود.
محدوده اندازهگیری و نسبت Turn-down
Prosonic Flow E 100 دارای نسبت Turn-down برابر با ۲۰۰:۱ است که امکان اندازهگیری دقیق جریان را در بازه وسیعی از دبیها فراهم میسازد. محدوده سرعت جریان از ۰٫۰۲۵ تا ۵ متر بر ثانیه تعریف شده و محدوده دبی حجمی از صفر تا ۶۳۶۰ دسیمتر مکعب بر دقیقه را پوشش میدهد.
این توانایی در اندازهگیری دبیهای بسیار کم و بسیار زیاد با یک تجهیز واحد، باعث افزایش انعطافپذیری طراحی سیستم و کاهش نیاز به فلومترهای متعدد میشود.
محدوده دما و فشار فرآیندی
این فلومتر برای دمای سیال بین صفر تا ۱۵۰ درجه سانتیگراد طراحی شده است که آن را برای کاربردهای دمای بالای یوتیلیتی، از جمله خطوط کندانس بویلر، کاملاً مناسب میسازد. حداکثر فشار مجاز فرآیندی برابر با PN 25 یا ASME Class 150 است که پوششدهنده اکثر شرایط کاری متداول در صنایع است.
سایزهای اسمی و انعطافپذیری نصب
Endress+Hauser E 100 در سایزهای اسمی DN 50 تا DN 150، معادل ۲ تا ۶ اینچ ارائه میشود. این بازه سایزی، امکان استفاده از فلومتر را در طیف گستردهای از خطوط یوتیلیتی و فرآیندی فراهم کرده و آن را به گزینهای انعطافپذیر برای پروژههای جدید یا نوسازی خطوط موجود تبدیل میکند.
متریال بخشهای در تماس با سیال
بخشهای خیس فلومتر از متریالهای مقاوم و با کیفیت صنعتی ساخته شدهاند. لوله اندازهگیری از استنلس استیل 1.4301 (F304) ساخته شده و اتصالات فرآیندی در متریالهای متنوعی مانند 1.4571، 1.4404 (F316L)، 1.0038 (S235JR)، 1.4306 و 1.4307 (F304L) و A105 قابل ارائه هستند. این تنوع متریالی امکان انطباق کامل با نیازهای مختلف فرآیندی و الزامات پروژه را فراهم میکند.
بدنه سنسور و ترانسمیتر
بدنه سنسور فلومتر بهطور کامل از استنلس استیل ساخته شده است که مقاومت مکانیکی و خوردگی بسیار بالایی را تضمین میکند. بدنه ترانسمیتر در نسخه کامپکت، از آلیاژ AlSi10Mg با پوشش محافظ یا استنلس استیل 1.4301 ساخته میشود و برای محیطهای صنعتی خشن کاملاً مناسب است.
شرایط محیطی و درجه حفاظت
فلومتر Endress+Hauser E 100 برای دمای محیطی بین ۲۰- تا ۶۰+ درجه سانتیگراد طراحی شده است. درجه حفاظت تجهیز در حالت استاندارد IP66/67 و Type 4X است که آن را در برابر گردوغبار و نفوذ آب کاملاً مقاوم میسازد. در صورت باز بودن محفظه، درجه حفاظت IP20 و Type 1 خواهد بود.
نمایشگر و بهرهبرداری محلی
این فلومتر به نمایشگر چهارخطی با نور پسزمینه مجهز است که امکان مشاهده مقادیر اندازهگیریشده و وضعیت عملکرد دستگاه را فراهم میکند. اگرچه عملیات محلی مستقیم روی نمایشگر در نظر گرفته نشده است، اما امکان پیکربندی و راهاندازی از طریق مرورگر وب داخلی و ابزارهای استاندارد بهرهبرداری وجود دارد.
یکی از مزایای مهم این تجهیز، وجود وب سرور یکپارچه است که بدون نیاز به نرمافزار یا سختافزار اضافی، فرآیند راهاندازی و تنظیمات را بسیار ساده و سریع میکند.
خروجیها و تغذیه الکتریکی
خروجی اصلی فلومتر شامل ۴ تا ۲۰ میلیآمپر HART فعال و همچنین خروجی پالس، فرکانسی یا سوئیچینگ بهصورت Passive است. این ترکیب خروجیها امکان اتصال آسان به سیستمهای کنترل صنعتی متنوع را فراهم میسازد. ورودی سیگنال اضافی برای این دستگاه در نظر گرفته نشده است.
تغذیه الکتریکی فلومتر از طریق منبع DC در بازه ۱۹٫۲ تا ۲۸٫۸ ولت تأمین میشود که با اغلب سیستمهای صنعتی سازگار است.
فناوری Heartbeat و اطمینان اندازهگیری
فلومتر Prosonic Flow E 100 به Heartbeat Technology مجهز است؛ فناوریای که امکان بررسی سلامت دستگاه و تأیید عملکرد اندازهگیری را بدون قطع فرآیند فراهم میکند. این قابلیت باعث افزایش فاصله بین کالیبراسیونها و کاهش هزینههای بهرهبرداری میشود.
فناوری Heartbeat مطابق با الزامات ISO 9001:2015 و بخش مربوط به قابلیت ردیابی اندازهگیری تأیید شده و دارای تأییدیه TÜV SÜD است.
تأییدیهها و گواهیها
کالیبراسیون فلومتر در مراکز مورد تأیید و مطابق با استاندارد ISO/IEC 17025 انجام میشود. این دستگاه دارای تأییدیههای CE، C‑Tick و EAC بوده و از نظر فشار نیز مطابق با PED تأیید شده است. برای متریال بخشهای خیس، گواهی متریال 3.1 ارائه میشود. این فلومتر فاقد تأییدیه برای مناطق خطرناک بوده و برای کاربردهای غیرانفجاری طراحی شده است.
جمعبندی فنی
فلومتر اولتراسونیک Endress+Hauser E 100 یک راهکار اقتصادی، دقیق و قابل اعتماد برای اندازهگیری دبی آب دمینرالیزه در کاربردهای یوتیلیتی و صنعتی است. اندازهگیری دوطرفه، طراحی چندمتغیره، دقت بالا مطابق با EN 1434، بدنه تمام استنلس استیل و فناوری Heartbeat، این محصول را به گزینهای ایدهآل برای خطوط کندانس بویلر و سیستمهای حساس انرژی تبدیل کرده است.
