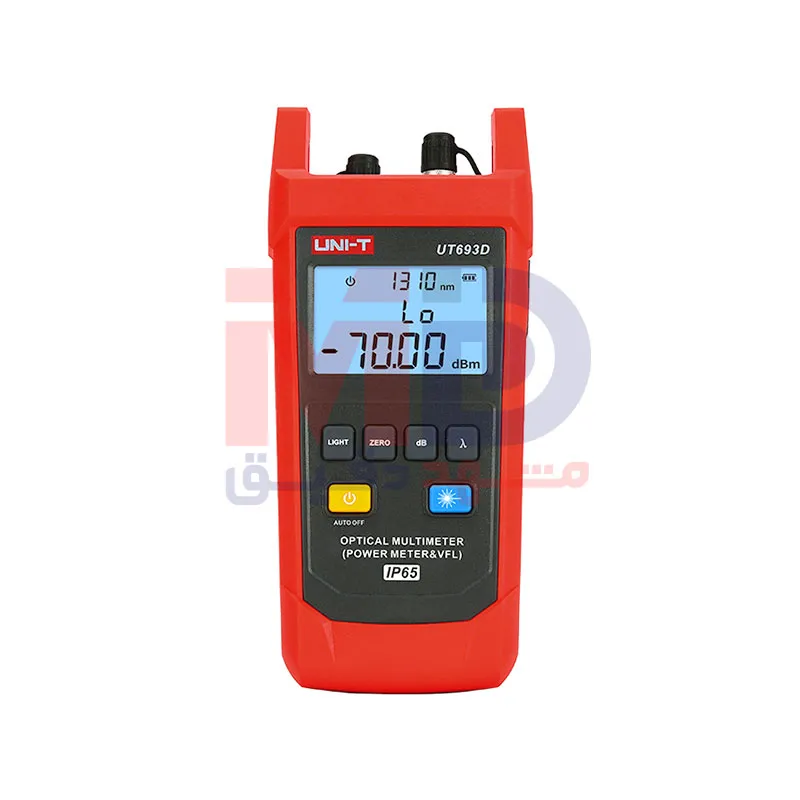

آشنایی با تستر کابل فیبر نوری یونیتی Uni-T UT693D
تستر کابل فیبر نوری Uni-T UT693D یکی از ابزارهای حرفهای و چندمنظوره برای اندازهگیری توان نوری و بررسی سلامت کابلهای فیبر نوری است. این دستگاه از نوع مالتیمتر نوری (Optical Multimeter) بوده و دو عملکرد اصلی را در قالب یک دستگاه واحد ترکیب میکند: توانسنج نوری (Optical Power Meter) و یابنده خرابی نوری (Visual Fault Locator – VFL).
بدنه مقاوم، طراحی ارگونومیک، دقت بالا و محدوده اندازهگیری وسیع، UT693D را به گزینهای ایدهآل برای شرکتها و تکنسینهای حوزه مخابرات نوری، شبکههای فیبر نوری، تجهیزات CATV و صنایع مخابراتی تبدیل کرده است.
این دستگاه به کمک یک پردازنده تکتراشهای کممصرف (Low-Power Single-Chip Processor) کنترل میشود که عملکردی پایدار، سریع و دقیق را در محیطهای صنعتی تضمین میکند. علاوه بر این، دارای قلم نوری قرمز 10 میلیواتی برای تست مسیر فیبر و تشخیص نقاط شکست است و از آشکارساز داخلی (Built-in InGaAs Detector) جهت محافظت و اطمینان از کیفیت اندازهگیری بهره میبرد.
کاربردها و زمینههای استفاده
دستگاه UT693D برای گسترهای از فعالیتهای تخصصی در زمینه فیبر نوری طراحی شده است. این ابزار میتواند در تمامی مراحل از تولید تا نگهداری شبکه نوری به کار گرفته شود. مهمترین زمینههای کاربردی آن عبارتاند از:
- ساخت و نصب کابلهای فیبر نوری: در مرحله نصب، برای بررسی صحت اتصالات و شناسایی محلهای افت توان نوری.
- ارتباطات فیبر نوری و شبکههای انتقال دیتا: مناسب برای اندازهگیری و کالیبراسیون توان در لینکهای نوری شهری و بینشهری.
- ارزیابی عملکرد تجهیزات اپتیکی: جهت تست دقت سوئیچها، کانکتورها و دستگاههای فرستنده و گیرنده نوری.
- نگهداری و عملیات صنعتی در کارخانهها: برای کنترل سیستمهای فیبر نوری داخلی در خطوط تولید و تأسیسات مخابراتی.
- مهندسی و تعمیرات شبکه CATV نوری: کاربرد در تنظیم و تعمیر سیستمهای تلویزیون کابلی مبتنی بر فیبر.
این گستره وسیع کاربرد به لطف قدرت تشخیص بالا، محدوده دینامیکی گسترده، و قابلیت کارکرد در شرایط محیطی دشوار فراهم شده است.
ویژگیهای فنی و عملکردی دستگاه
تستر نوری UT693D ترکیبی از دقت، دوام، و قابلیتهای کاملاً حرفهای را ارائه میدهد. ویژگیهای شاخص آن به صورت توصیفی در زیر آمده است:
- دامنه طول موج وسیع:
این دستگاه توانایی اندازهگیری سیگنالهای نوری را در گستره ۸۰۰ تا ۱۷۰۰ نانومتر دارد، که تمامی طول موجهای پرکاربرد در شبکههای مخابراتی را در بر میگیرد.
- طول موجهای کالیبرهشده دقیق:
کالیبراسیون داخلی در ۸ نقطه کلیدی انجام شده است: ۸۵۰، ۹۸۰، ۱۳۰۰، ۱۳۱۰، ۱۴۹۰، ۱۵۵۰، ۱۶۲۵، و ۱۶۵۰ نانومتر؛ این دقت سبب میشود نتایج اندازهگیری در تمامی فرکانسهای معمول در فیبر نوری استاندارد قابل اعتماد باشد.
- محدوده وسیع اندازهگیری توان نوری:
محدوده اندازهگیری در مدل UT693D برابر است با منفی ۷۰ تا مثبت ۱۰ دسیبل میلیوات (dBm)، مقداری که امکان سنجش بسیار ضعیفترین سیگنالها تا قویترین خروجیهای لیزر نوری را فراهم میکند.
- دقت اندازهگیری بالا با خطای کم:
میزان عدم قطعیت (Uncertainty) دستگاه برابر با ±۵ درصد است که برای تستهای مهندسی و تولید صنعتی کافی و استاندارد محسوب میشود.
- وضوح نمایش بسیار دقیق:
در حالت خطی، رزولوشن نمایش ۰٫۱٪ و در حالت لگاریتمی، ۰٫۰۱dBm است. این دقت، امکان تشخیص کوچکترین تغییرات سیگنال را فراهم میکند.
- نوع آشکارساز نوری (Detector Type):
از حسگر InGaAs بهره میبرد که دقت بالا، پایداری حرارتی، و حساسیت عالی در طول موجهای نزدیک به مادون قرمز را تضمین میکند.
- استاندارد اتصالات فیبر:
دستگاه با اتصالات FC، SC و ST سازگار است؛ بهاینترتیب در انواع کانکتورهای متداول شبکههای فیبر نوری بدون نیاز به مبدل اضافی قابل استفاده است.
قابلیت دیدن خرابیها با VFL قدرتمند ۱۰ میلیواتی
یکی از ویژگیهای برجسته UT693D، وجود یابنده خرابی نوری (Visual Fault Locator) داخلی است که با شدت خروجی ۱۰ میلیوات و طول موج ۶۵۰ نانومتر ±۱۰ نانومتر کار میکند. این قلم نوری قرمز رنگ به کاربر امکان میدهد شکستگیها، خمیدگیها و اتصالات ناقص را در طول کابل تشخیص دهد.
برد مؤثر این نور قابل رؤیت، بسته به نوع فیبر بین ۸ تا ۱۰ کیلومتر است. دستگاه میتواند در حالت پیوسته یا پالسی (Continuous/Pulse) کار کند تا مکان نقص با دقت بالا مشخص شود.
همچنین همانند بخش پاورمتر، بخش VFL نیز از کانکتورهای FC، SC و ST پشتیبانی میکند، که تطبیق کامل با بیشترین تجهیزات موجود در بازار را فراهم میسازد.
طراحی مقاوم و استانداردهای حفاظتی
بدنه تستر UT693D با رنگ قرمز و خاکستری طراحی شده و در برابر شرایط کاری سخت مقاومت بالایی دارد. مطابقت با استاندارد حفاظتی IP65 بدین معناست که دستگاه کاملاً در برابر نفوذ گرد و غبار و پاشش آب محافظت میشود.
همچنین آزمایش سقوط از ارتفاع ۲ متر را با موفقیت پشت سر گذاشته است، که برای استفاده روزمره در محیطهای کارگاهی و صنعتی اهمیت ویژهای دارد.
در طراحی این دستگاه، علاوه بر مقاومت فیزیکی، به ارگونومی و سهولت استفاده نیز توجه شده؛ نمایشگر نسبتاً بزرگ ۶۳ در ۴۰ میلیمتر دارای نور پسزمینه (Backlight Display) است تا کار در محیطهای تاریک تسهیل شود.
ویژگیهای هوشمند مانند نمایش کاهش باتری (Low Battery Indication) و خاموشی خودکار (Auto Power Off) نیز موجب صرفهجویی در مصرف انرژی و افزایش عمر باتری میگردند.
منبع تغذیه و ابعاد فیزیکی
تغذیه این تستر توسط سه عدد باتری ۱٫۵ ولت نوع LR6 (سایز AA) تأمین میشود، که قابلیت کارکرد طولانیمدت و تعویض آسان را فراهم میکند.
هر دستگاه در یک جعبه (Box) بستهبندی میشود. وزن خالص دستگاه تنها ۳۰۰ گرم است و با ابعاد دقیق ۱۸۹×۸۷×۴۵ میلیمتر، به راحتی در یک کیف حمل ابزار جای میگیرد.
در بستهبندی استاندارد، علاوه بر دستگاه، اقلام زیر قرار دارد:
- کیف نگهدارنده و حمل برای محافظت و جابهجایی ایمن،
- سه عدد باتری قلمی،
- دفترچه راهنمای انگلیسی برای کاربران فنی.
گواهینامهها و انطباق با استانداردهای بینالمللی
تستر کابل فیبر نوری UT693D دارای گواهینامههای معتبر CE و UKCA است که امکان استفاده رسمی و مطمئن از این دستگاه را در بازارهای اروپایی و بریتانیایی فراهم میسازد. رعایت این استانداردها به معنی اطمینان از ایمنی الکتریکی، مقاومت محیطی، و عملکرد دقیق نوری است.
این گواهیها تأیید میکنند که دستگاه با الزامات حفاظتی و کیفی بینالمللی سازگار بوده و میتواند در پروژههای صنعتی و دولتی بدون محدودیت مورد استفاده قرار گیرد.
عملکرد هوشمند و کاربری آسان
UT693D نهتنها از نظر سختافزاری مقاوم است، بلکه از نظر نرمافزاری نیز امکانات قابل توجهی ارائه میدهد. حافظه داخلی دستگاه میتواند طول موجهای آخرین تست شده را ذخیره کند (Wavelength Memory Function) تا در تستهای پشت سر هم نیازی به تنظیم مجدد نباشد.
علاوه بر آن، قابلیت کالیبراسیون کاربر (User Calibration Function) این امکان را میدهد که مهندسان بتوانند دقت دستگاه را در محیط کاری خود مرتباً تنظیم و کنترل کنند.
رابط کاربری ساده و پرکاربرد، دکمههای نرملمسی مقاوم در برابر گرد و غبار، و نشانهگر واضح برای هر حالت کاری از دیگر جنبههای طراحی حرفهای این دستگاه است.
جمعبندی
تستر فیبر نوری Uni-T UT693D ابزاری کامل، دقیق و مطمئن برای متخصصان حوزه ارتباطات نوری است. این دستگاه با ترکیب قابلیتهای Optical Power Meter و Visual Fault Locator در یک ابزار سبک و قابلحمل، بسیاری از نیازهای آزمایشگاهی و میدانی را برطرف میسازد.
مهمترین مزایای UT693D به طور خلاصه عبارتاند از:
- محدوده اندازهگیری گسترده از -70 تا +10 dBm
- عملکرد در طول موجهای ۸۰۰ تا ۱۷۰۰ نانومتر
- وجود VFL داخلی با توان ۱۰mW و طول موج ۶۵۰nm
- طراحی مقاوم با درجه حفاظتی IP65 و آزمون سقوط ۲ متری
- نمایشگر با نور پسزمینه و هشدار کمبود باتری
- کالیبراسیون کاربر، حافظه طول موج، و خاموشی خودکار
- وزن سبک، ابعاد جمعوجور و بستهبندی حرفهای
ترکیب این مشخصات باعث میشود UT693D نهتنها برای مهندسان شبکه و تکنسینهای تعمیرات، بلکه برای تولیدکنندگان تجهیزات فیبر نوری نیز جایگاهی ویژه داشته باشد. مقاومت بالا، دقت بالا و تطبیق با استانداردهای جهانی این محصول را به یکی از ابزارهای کلیدی صنعت فیبر نوری مدرن تبدیل کرده است.
