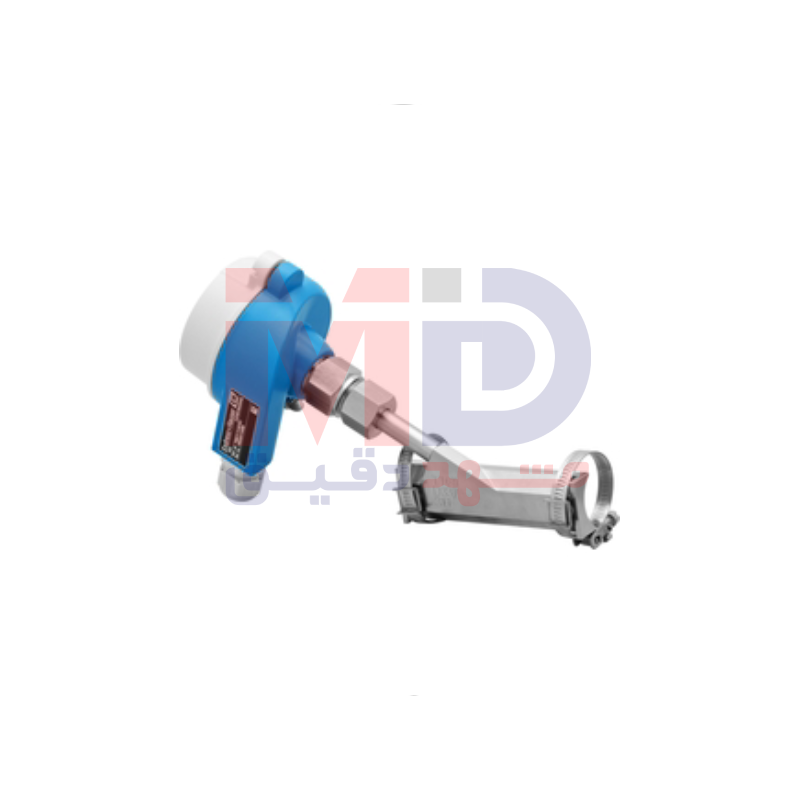

ترمومتر Endress+Hauser TM611

معرفی کلی ترمومتر Endress+Hauser TM611

ترمومتر Endress+Hauser TM611 که با نام کامل iTHERM SurfaceLine TM611 شناخته می‌شود، یک ترمومتر غیرنفوذی (Non‑Invasive) پیشرفته برای اندازه‌گیری دمای فرآیند بدون تماس مستقیم با سیال فرآیندی است. این محصول به‌گونه‌ای طراحی شده که بدون ایجاد هیچ‌گونه سوراخ، نازل یا تغییر در لوله یا تجهیزات فرآیندی، اندازه‌گیری دما را با دقت و سرعتی قابل مقایسه با ترمومترهای نفوذی ارائه دهد. TM611 راهکاری نوآورانه از Endress+Hauser است که هم ایمنی فرآیند را افزایش می‌دهد و هم هزینه‌ها و پیچیدگی‌های نصب و نگهداری تجهیزات اندازه‌گیری دما را به شکل محسوسی کاهش می‌دهد.

فلسفه طراحی و مفهوم Non‑Invasive

فلسفه طراحی iTHERM SurfaceLine TM611 بر پایه حذف ریسک‌های مرسوم اندازه‌گیری دمای نفوذی شکل گرفته است. در این محصول، هیچ تماسی بین سنسور و سیال فرآیندی وجود ندارد و اندازه‌گیری دما از طریق نصب سطحی مستقیم روی لوله یا تجهیز فرآیندی انجام می‌شود. این رویکرد باعث حذف کامل خطر نشتی، آلودگی محیط، خرابی مکانیکی ناشی از جوشکاری و تضعیف استحکام لوله می‌شود.

Field of Application و دامنه کاربرد

ترمومتر Endress+Hauser TM611 در تمام صنایع قابل استفاده است و به‌عنوان یک راهکار عمومی و جهان‌شمول برای اندازه‌گیری دمای فرآیند شناخته می‌شود. این تجهیز در صنایعی مانند نفت و گاز، پتروشیمی، شیمیایی، نیروگاهی، آب و فاضلاب، صنایع فلزی، صنایع دریایی و بسیاری از کاربردهای انرژی و ایمنی مورد استفاده قرار می‌گیرد.

کاربرد در شرایط سخت فرآیندی

TM611 به‌طور ویژه برای شرایط فرآیندی دشوار طراحی شده است. این شرایط شامل سرعت جریان بالا، فشارهای بسیار زیاد، سیالات بسیار ویسکوز یا خورنده، محیط‌های دارای سایش شدید، فرآیندهای Pigging و خطوط لوله با قطر کم می‌شود. در تمامی این سناریوها، استفاده از ترمومترهای نفوذی می‌تواند پرریسک یا حتی غیرممکن باشد، در حالی که TM611 بدون هیچ محدودیتی عمل می‌کند.

ایده‌آل برای نصب پس از بهره‌برداری

یکی از برجسته‌ترین مزایای ترمومتر Endress+Hauser TM611، مناسب بودن برای نصب پس از راه‌اندازی تأسیسات موجود است. در پروژه‌هایی که خطوط لوله و تجهیزات از قبل نصب شده‌اند، ایجاد تغییرات مکانیکی برای افزودن ترمومتر نفوذی بسیار پرهزینه و زمان‌بر است. TM611 امکان اندازه‌گیری دما را بدون توقف فرآیند و بدون تغییر در تجهیزات موجود فراهم می‌کند.

نقش در پایش انرژی و ایمنی

TM611 گزینه‌ای ایده‌آل برای پایش مصرف انرژی، بررسی عملکرد تجهیزات و افزایش ایمنی فرآیند است. اندازه‌گیری دما بدون ریسک نشتی، اطلاعات حیاتی را در اختیار اپراتورها قرار می‌دهد و امکان تشخیص زودهنگام مشکلات فرآیندی را فراهم می‌سازد.

اصل اندازه‌گیری دما

اصل اندازه‌گیری در ترمومتر Endress+Hauser TM611 مبتنی بر Resistance Temperature Detector است، اگرچه بسته به نیاز کاربرد می‌تواند با RTD یا ترموکوپل (TC) ارائه شود. استفاده از فناوری RTD موجب دستیابی به دقت و پایداری اندازه‌گیری بالا در طول زمان می‌شود.

عنصر کوپلینگ حرارتی اختصاصی

قلب فناوری TM611، عنصر کوپلینگ حرارتی طراحی‌شده به‌صورت ویژه است. این المان حرارتی انتقال حرارت بسیار مؤثری بین سطح لوله و سنسور ایجاد می‌کند و تأثیر عوامل محیطی مانند دمای محیط اطراف، جریان هوا و تشعشع را به حداقل می‌رساند. نتیجه این طراحی، عملکردی است که حتی در مقایسه با جبران‌سازی الکترونیکی نیز دقت و پایداری بالاتری دارد.

مقایسه عملکرد با ترمومترهای نفوذی

با وجود غیرنفوذی بودن، TM611 دقت و زمان پاسخ بسیار نزدیک به ترمومترهای نفوذی ارائه می‌دهد. این ویژگی باعث می‌شود کاربران بدون پذیرش ریسک‌های مکانیکی و ایمنی، همچنان از کیفیت بالای اندازه‌گیری بهره‌مند شوند.

محدوده دمای کاری

ترمومتر Endress+Hauser TM611 برای کار در محدوده دمایی بسیار وسیع منفی 196 تا مثبت 400 درجه سانتی‌گراد معادل منفی 320.8 تا مثبت 752 درجه فارنهایت طراحی شده است. این بازه گسترده، امکان استفاده از تجهیز را در طیف وسیعی از کاربردهای کرایوژنیک تا فرآیندهای دمای بالا فراهم می‌کند.

طراحی غیرنفوذی و حذف ترموول

در این محصول هیچ ترموول یا لوله محافظی وجود ندارد و اساساً TM611 برای استفاده بدون ترموول طراحی شده است. این ویژگی نه‌تنها هزینه‌ها را کاهش می‌دهد، بلکه ریسک‌های ناشی از شکست ترموول، خوردگی یا خستگی مکانیکی را نیز به‌طور کامل حذف می‌کند.

ساختار اینسرت و پروب

TM611 دارای اینسرت RTD یا ترموکوپل غیرقابل تعویض است که به‌صورت یکپارچه با عنصر کوپلینگ حرارتی عمل می‌کند. این طراحی یکپارچه باعث افزایش استحکام، پایداری سیگنال و کاهش خطاهای اندازه‌گیری می‌شود.

تطبیق هندسه با قطر لوله

هندسه عنصر کوپلینگ حرارتی در TM611 بر اساس قطر لوله فرآیندی طراحی می‌شود. این تطبیق هندسی موجب تماس بهینه با سطح لوله و انتقال حرارت پایدار و یکنواخت به سنسور می‌گردد.

اتصال فرآیندی و روش نصب

اتصال فرآیندی ترمومتر Endress+Hauser TM611 به‌صورت Surface Mounting انجام می‌شود. نصب مستقیم روی سطح لوله یا تجهیز، بدون نیاز به سوراخ‌کاری یا جوشکاری، راه‌اندازی سریع و بدون ریسک را ممکن می‌سازد.

مقاومت در برابر فشارهای بسیار بالا

از آنجایی که TM611 هیچ تماسی با سیال فرآیندی ندارد، محدودیتی از نظر فشار فرآیند وجود ندارد. این ویژگی آن را به گزینه‌ای ایده‌آل برای خطوط فشار بالا تبدیل می‌کند که استفاده از ترمومترهای نفوذی در آن‌ها خطرناک یا پرهزینه است.

عملکرد ایمن در محیط‌های خورنده و سایشی

در محیط‌هایی با سیالات خورنده یا دارای ذرات ساینده، تجهیزات نفوذی به‌سرعت دچار خوردگی یا سایش می‌شوند. TM611 با ساختار غیرتماسی خود، در این شرایط نیز عملکردی پایدار و مطمئن ارائه می‌دهد.

دقت اندازه‌گیری بسته به کاربرد

دقت اندازه‌گیری ترمومتر Endress+Hauser TM611 بسته به نوع کاربرد و سنسور انتخابی متفاوت است. این محصول می‌تواند به دقت‌های Class AA، Class A یا Class B مطابق IEC 60751 و همچنین Class special یا standard مطابق ASTM E230 و Class 1 یا 2 مطابق IEC 60584‑2 دست یابد.

زمان پاسخ حرارتی

زمان پاسخ حرارتی TM611 به شرایط کاربردی، جنس لوله و ویژگی‌های فرآیند بستگی دارد. با این حال، طراحی ویژه کوپلینگ حرارتی امکان دستیابی به پاسخ زمانی کوتاه و پایدار را فراهم می‌سازد.

ترانسمیتر دمای یکپارچه iTEMP

ترمومتر Endress+Hauser TM611 قابلیت تجهیز به ترانسمیتر دمای iTEMP یکپارچه را دارد. این ترانسمیترها پشتیبانی کامل از سیگنال‌ها و پروتکل‌های ارتباطی استاندارد صنعتی را ارائه می‌دهند و انعطاف بالایی در یکپارچه‌سازی با سیستم‌های کنترلی دارند.

خروجی‌ها و پروتکل‌های ارتباطی

TM611 از خروجی‌های 4 تا 20 میلی‌آمپر، HART، IO‑Link، PROFINET، PROFIBUS PA و FOUNDATION Fieldbus پشتیبانی می‌کند. این تنوع ارتباطی امکان استفاده از تجهیز را در سیستم‌های کنترلی کلاسیک و دیجیتال مدرن فراهم می‌سازد.

اتصال Bluetooth اختیاری

در صورت استفاده از ترانسمیترهای iTEMP با Bluetooth، امکان پیکربندی، مانیتورینگ و عیب‌یابی بی‌سیم فراهم می‌شود. این قابلیت باعث افزایش سهولت راه‌اندازی و کاهش زمان حضور در محل‌های خطرناک می‌گردد.

افزایش ایمنی پرسنل و تجهیزات

عدم نیاز به باز کردن فرآیند و حذف ریسک نشتی سیال داغ یا خطرناک، موجب افزایش ایمنی پرسنل، تجهیزات و محیط زیست می‌شود. TM611 نقش مهمی در تحقق الزامات HSE در صنایع حساس ایفا می‌کند.

سهولت انتخاب، نصب و نگهداری

از مرحله انتخاب محصول تا نصب و نگهداری، TM611 یک تجهیز User‑Friendly محسوب می‌شود. حذف نیاز به طراحی نازل، ترموول، فلنج و تست‌های جوشکاری، فرآیند مهندسی را بسیار ساده‌تر می‌کند.

صرفه‌جویی چشمگیر در هزینه‌ها

استفاده از ترمومتر Endress+Hauser TM611 باعث کاهش قابل توجه هزینه‌ها می‌شود. این صرفه‌جویی شامل کاهش زمان طراحی و برنامه‌ریزی پروژه، هزینه‌های نصب، گواهی‌های ایمنی، بازرسی‌ها، حذف هزینه ترموول، نازل، فلنج، تست جوش و حتی حذف نیاز به افزایش طول لوله است.

مناسب برای پروژه‌های ایمنی و انرژی

TM611 انتخابی هوشمندانه برای پروژه‌های بهینه‌سازی انرژی، ممیزی ایمنی و ارتقای تأسیسات موجود است و بدون ایجاد وقفه در تولید، داده‌های ارزشمند دمایی را فراهم می‌کند.

تأییدیه‌های ضدانفجار

این ترمومتر دارای مجموعه‌ای کامل از تأییدیه‌های ضدانفجار بین‌المللی است، از جمله ATEX و IECEx Ex tb، Ex ia و Ex db، CSA C/US IS و NI، UKCA Ex tb، Ex ia و Ex db، NEPSI Ex ia و Ex d و KC Ex d، Ex ia و Ex tb که امکان استفاده ایمن در مناطق خطرناک را تضمین می‌کند.

گواهی‌های ایمنی و کیفی

TM611 دارای گواهی‌های مهمی مانند ایمنی عملکردی SIL، تأییدیه MID و Marine Approval است که کاربرد آن را در صنایع حساس، سیستم‌های ایمنی و محیط‌های دریایی امکان‌پذیر می‌سازد.

سازگاری با الزامات آینده صنعت

پشتیبانی از پروتکل‌های دیجیتال مدرن و ارتباط بی‌سیم، TM611 را به محصولی آینده‌نگر تبدیل کرده است که با نیازهای صنعت 4.0 و سیستم‌های هوشمند سازگار است.

جمع‌بندی نهایی

ترمومتر Endress+Hauser iTHERM SurfaceLine TM611 یک راهکار نوآورانه، ایمن و اقتصادی برای اندازه‌گیری دمای فرآیند بدون تماس مستقیم با سیال است. دقت و زمان پاسخ قابل مقایسه با ترمومترهای نفوذی، حذف کامل ریسک نشتی، افزایش ایمنی، نصب سریع، کاهش چشمگیر هزینه‌های پروژه، پشتیبانی از ترانسمیترهای پیشرفته iTEMP، پروتکل‌های ارتباطی متنوع و تأییدیه‌های بین‌المللی، این محصول را به گزینه‌ای ایده‌آل برای صنایع مختلف و شرایط فرآیندی دشوار تبدیل کرده است.
