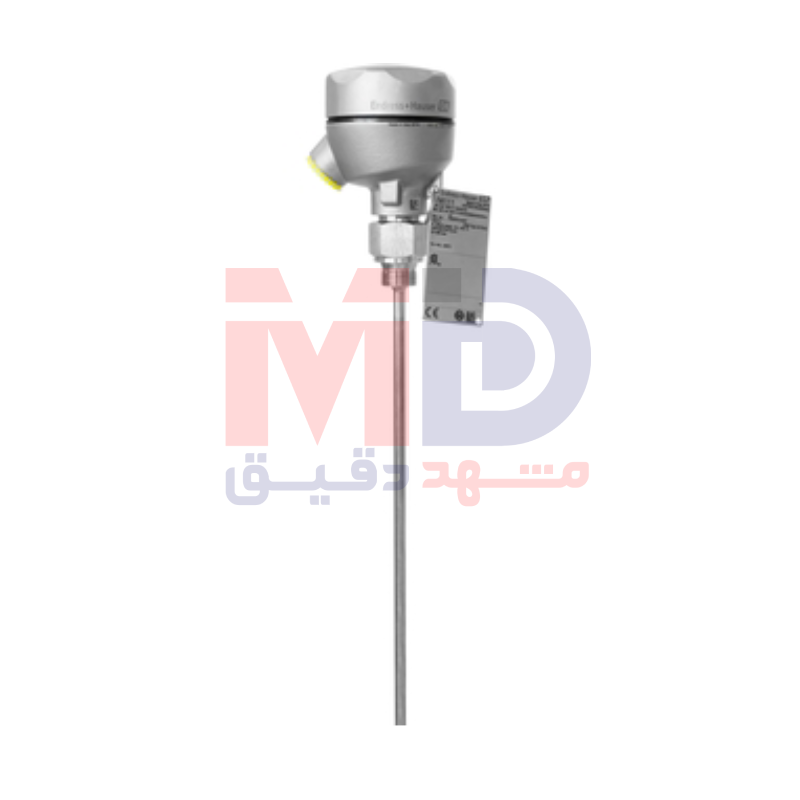

معرفی ترمومتر Endress+Hauser iTEMP TM111
ترمومتر Endress+Hauser iTEMP TM111 یکی از محصولات برجسته خانواده iTHERM ModuLine است که بهعنوان یک سنسور دمای ضدانفجار و صنعتی برای اندازهگیری دقیق دما در طیف بسیار گستردهای از کاربردهای فرآیندی و مناطق خطرناک طراحی شده است. این ترمومتر با تکیه بر فناوریهای پیشرفته RTD و ترموکوپل، ساختار ماژولار، استحکام مکانیکی بالا و تطابق با سختگیرانهترین استانداردهای ایمنی بینالمللی، انتخابی مطمئن برای صنایع فرآیندی مدرن محسوب میشود.
جایگاه TM111 در خانواده iTHERM ModuLine
TM111 بهعنوان نسخه متریک و کاربرپسند در خانواده iTHERM ModuLine معرفی شده است و هدف آن ارائه یک راهکار دمایی یونیورسال، انعطافپذیر و ایمن برای انواع صنایع است. این مدل بهصورت تماس مستقیم با فرآیند طراحی شده و نیاز به ترموول یا تیوب حفاظتی جداگانه ندارد که this موضوع منجر به اندازهگیری سریعتر و دقت بالاتر در بسیاری از کاربردها میشود.
حوزه کاربرد و محیطهای عملیاتی
ترمومتر iTEMP TM111 برای طیف وسیعی از کاربردهای صنعتی عمومی و مناطق خطرناک ایدهآل است. این تجهیز میتواند در صنایع نفت و گاز، پتروشیمی، شیمیایی، نیروگاهی، فلزی، غذایی و دارویی مورد استفاده قرار گیرد و بهدلیل طراحی ضدانفجار، در محیطهایی با گازها، بخارات و گردوغبارهای قابل اشتعال عملکردی ایمن و پایدار ارائه میدهد.
مناسب برای مناطق مستعد انفجار
یکی از ویژگیهای کلیدی TM111، طراحی اختصاصی آن برای مناطق Hazardous است. این تجهیز با برخورداری از مجموعه کامل تأییدیههای ضدانفجار، امکان نصب و بهرهبرداری ایمن در انواع زونهای انفجاری گازی و غباری را فراهم میکند و پاسخگوی الزامات سختگیرانه پروژههای بینالمللی است.
بازه اندازهگیری دمای بسیار گسترده
ترمومتر Endress+Hauser iTEMP TM111 دارای بازه اندازهگیری دمایی بسیار وسیع از 200- تا 1100+ درجه سانتیگراد است که معادل 328- تا 2012+ درجه فارنهایت میباشد. این گستردگی باعث میشود TM111 برای فرآیندهای دمای بسیار پایین، دماهای معمول صنعتی و حتی کاربردهای دمای بالا کاملاً مناسب باشد.
تحمل فشار فرآیندی
این ترمومتر بسته به پیکربندی انتخابی قادر است فشار فرآیندی تا 75 بار (1088 psi) را تحمل کند. این ویژگی امکان نصب TM111 را در خطوط تحت فشار و تجهیزات حساس صنعتی فراهم میکند، بدون آنکه ایمنی یا دقت اندازهگیری تحت تأثیر قرار گیرد.
درجه حفاظت محیطی بالا
iTEMP TM111 با درجه حفاظت تا IP68 عرضه میشود که نشاندهنده مقاومت بسیار بالا در برابر نفوذ گردوغبار و آب است. این ویژگی تضمین میکند که تجهیز حتی در شرایط محیطی سخت، رطوبت بالا یا شستوشوی صنعتی نیز عملکرد پایدار خود را حفظ کند.
مقاومت عالی در برابر ارتعاش
المانهای سنسوری مورد استفاده در TM111 دارای مقاومت ارتعاشی بسیار بالا تا 60g هستند. این خصوصیت بهطور ویژه برای کاربردهایی که با ارتعاشات شدید تجهیزات دوار، پمپها، کمپرسورها یا ماشینآلات سنگین همراه هستند، حیاتی محسوب میشود.
فلسفه طراحی کاربرپسند
TM111 بهگونهای طراحی شده که از مرحله انتخاب محصول تا راهاندازی و نگهداری، حداکثر سهولت و اطمینان را برای کاربر فراهم کند. این موضوع باعث کاهش خطاهای نصب، افزایش طول عمر تجهیز و کاهش هزینههای عملیاتی در طول چرخه عمر محصول میشود.
اینسرتهای iTHERM با تولید کاملاً اتوماتیک
اینسرتهای اندازهگیری iTHERM بهصورت منحصربهفرد و تماماتوماتیک تولید میشوند. این فرآیند تولید پیشرفته امکان ردیابی کامل (Full Traceability)، کیفیت یکنواخت و دقت اندازهگیری قابل اطمینان را فراهم کرده و منجر به ثبات عملکرد سنسور در طول زمان میشود.
فناوری iTHERM QuickSens
یکی از مهمترین فناوریهای بهکاررفته در TM111، iTHERM QuickSens است که امکان دستیابی به بسیار سریعترین زمان پاسخ با مقدار t90 کمتر از 1.5 ثانیه را فراهم میکند. این ویژگی نقش بسیار مهمی در کنترل بهینه فرآیندهایی دارد که تغییرات سریع دما در آنها رخ میدهد.
فناوری iTHERM StrongSens
TM111 همچنین از فناوری iTHERM StrongSens بهره میبرد که بالاترین سطح مقاومت مکانیکی و ارتعاشی بیش از 60g را ارائه میدهد. این سطح از استحکام، ایمنی نهایی واحد صنعتی و پایداری اندازهگیری را حتی در سختترین شرایط عملیاتی تضمین میکند.
هِدهای اتصال iTHERM TA30x
استفاده از هدهای متنوع iTHERM TA30x موجب سهولت در نصب، کاهش زمان راهاندازی و کاهش هزینههای نگهداری میشود. این هدها با طراحی ارگونومیک، گزینههای متنوع الکتریکی و مکانیکی و سازگاری بالا با ترانسمیترهای مختلف، انعطافپذیری بالایی در پروژهها ایجاد میکنند.
اصل اندازهگیری RTD و TC
اصل اندازهگیری در Endress+Hauser iTEMP TM111 مبتنی بر Resistance Temperature Detector (RTD) و ترموکوپل (TC) است. این ترکیب، امکان انتخاب بهترین سنسور متناسب با نیاز فرآیند، دقت مورد انتظار و بازه دمایی را فراهم میسازد.
ساختار مکانیکی متریک و یونیورسال
TM111 با ساختار متریک استاندارد طراحی شده و برای کاربردهای عمومی صنعتی بهینهسازی شده است. طراحی یونیورسال این مدل باعث میشود بتوان آن را در فرآیندهای مختلف و شرایط عملیاتی متنوع بدون محدودیت خاص بهکار برد.
امکان استفاده در تماس مستقیم با فرآیند
ویژگی مهم TM111، تماس مستقیم با سیال فرآیندی است. حذف ترموول یا تیوب حفاظتی جداگانه موجب انتقال حرارتی سریعتر، کاهش زمان پاسخ و افزایش دقت واقعی اندازهگیری میشود.
عدم نیاز به ترموول
در این مدل، ترموول یا لوله محافظ وجود ندارد و سنسور مستقیماً در فرآیند قرار میگیرد. این طراحی برای فرآیندهایی که پاسخ سریع دما اهمیت بالایی دارد، کاملاً ایدهآل است.
نوع اینسرت و پراب
اینسرت مورد استفاده در TM111 از نوع Mineral Insulated (MI) و انعطافپذیر است که ترکیبی از دوام مکانیکی بالا، انتقال حرارتی مناسب و طول عمر زیاد را ارائه میدهد.
قطر خارجی اینسرت
قطر خارجی اینسرتها در این ترمومتر شامل 3 میلیمتر و 6 میلیمتر است که امکان انتخاب متناسب با شرایط فرآیند و فضای نصب را فراهم میکند.
طول غوطهوری قابل سفارشیسازی
حداکثر طول غوطهوری قابل ارائه برای TM111 بنا به درخواست مشتری تا 4500 میلیمتر (177 اینچ) است که استفاده از آن را در مخازن عمیق و خطوط لوله بزرگ ممکن میسازد.
متریال اینسرت
اینسرتهای TM111 از متریالهای مقاوم و صنعتی مانند 316L (1.4404)، Alloy 600 (2.4816) و Pyrosil ساخته میشوند که هر یک مقاومت بالایی در برابر خوردگی، دما و شرایط شیمیایی مختلف دارند.
انواع اتصالات فرآیندی
این ترمومتر از تنوع بسیار بالایی در اتصالات فرآیندی برخوردار است و میتواند با رزوههایی نظیر G1/4، G1/2، NPT1/2، NPT3/4، M18x1.5 و M20x1.5 نصب شود.
اتصال کپنات و فشاری
TM111 همچنین از اتصالات کپنات G1/2 و G3/4 و اتصالات فشاری ساده یا فنردار پشتیبانی میکند که امکان نصب پایدار و ایمن در شرایط مختلف را فراهم میسازد.
آداپتور جوشی
برای کاربردهای دائمی، امکان استفاده از Weld-in Adapter بهصورت استوانهای یا کروی وجود دارد که اتصال مطمئن و بدون نشتی را تضمین میکند.
شکل نوک سنسور
نوک سنسور در TM111 بهصورت صاف (Straight Tip) طراحی شده است که برای تماس مستقیم با فرآیند و پاسخ یکنواخت دمایی بسیار مناسب است.
کیفیت سطح و زبری کم
زبری سطح اینسرت با مقدار Ra کمتر از 1.6 میکرومتر طراحی شده که به کاهش تجمع آلودگی و افزایش سازگاری با فرآیندهای بهداشتی کمک میکند.
بازه دمای کاری سنسورهای RTD
سنسور PT100 TF iTHERM StrongSens در بازه منفی 50 تا 500 درجه سانتیگراد و PT100 TF iTHERM QuickSens در بازه منفی 50 تا 200 درجه سانتیگراد عملکرد دقیق و پایدار ارائه میدهند.
سنسورهای RTD با بازه بسیار وسیع
سنسور PT100 WW قادر به اندازهگیری دما از 200- تا 600 درجه سانتیگراد است و PT100 TF نیز بازه منفی 50 تا 400 درجه سانتیگراد را پوشش میدهد.
ترموکوپلهای قابل استفاده
TM111 از ترموکوپلهای Type K و Type N تا 1100 درجه سانتیگراد و Type J تا 800 درجه سانتیگراد پشتیبانی میکند که امکان استفاده در دماهای بسیار بالا را فراهم میسازد.
فشار فرآیندی مجاز
حداکثر فشار فرآیندی مجاز در TM111 بسته به نوع پیکربندی انتخابی تعیین میشود و انعطافپذیری بالایی در طراحی مهندسی فراهم میکند.
دقت اندازهگیری بالا
دقت اندازهگیری RTD مطابق کلاسهای AA، A و B استاندارد IEC 60751 ارائه میشود و ترموکوپلها نیز مطابق کلاسهای ASTM E230 و IEC 60584-2 در کلاس 1 یا 2 قابل انتخاب هستند.
زمان پاسخ اندازهگیری
زمان پاسخ TM111 با استفاده از iTHERM QuickSens میتواند از مقدار t90 کمتر از 1.5 ثانیه آغاز شود و بسته به پیکربندی تجهیز تغییر کند.
امکان یکپارچهسازی ترانسمیتر هد
این ترمومتر قابلیت نصب ترانسمیتر هد یکپارچه با خروجی 4 تا 20 میلیآمپر و پروتکلهای HART، PROFIBUS PA و FOUNDATION Fieldbus را دارد که یکپارچگی کامل با سیستمهای کنترل صنعتی را فراهم میکند.
تأییدیههای ضدانفجار بینالمللی
TM111 دارای طیف بسیار گستردهای از تأییدیههای ضدانفجار شامل ATEX، IECEx، CSA C/US، INMETRO، NEPSI، EAC، UKCA و KC است که پوشش جهانی آن را تضمین میکند.
گواهی SIL
در صورت استفاده از ترانسمیتر مناسب، این محصول دارای گواهی SIL است که آن را برای کاربردهای ایمنی عملکردی و سیستمهای حیاتی ایدهآل میسازد.
جمعبندی نهایی
ترمومتر Endress+Hauser iTEMP TM111 یک راهکار اندازهگیری دمای حرفهای، دقیق و بسیار مقاوم است که با طراحی تماس مستقیم با فرآیند، فناوریهای پیشرفته iTHERM QuickSens و StrongSens، بازه دمایی وسیع، تنوع بالای اتصالات، مقاومت مکانیکی عالی و مجموعه کامل تأییدیههای بینالمللی، پاسخگوی نیاز سختگیرانهترین کاربردهای صنعتی و مناطق خطرناک خواهد بود.
